Concentrer les points comme suit:
A. Au moins deux points au début (P1 et P2);
B. Au moins deux points à la fin (P9 et P10);
C. Trois points au débit moyen (par exemple P3, P4, P5),
au point de transition (P7) et des points de chaque
côté (P6, P8).
Point de
transition
COURBE
Paramètre de configuration
Unités de Débit
Elément Débit
Table Personnalisée
Valeur Tableau Personnalisée
Distance Référence
Maximum Ht Liquide
Débit Maximum
Coupure Débit Bas
64
3.4.5.3 Configuration à l'aide d'une table personnalisée
P10
P9
P7
P8
P6
P5
P4
Débit moyen
P3
P2
P1
Explication (débit en canal ouvert — table personnalisée)
Les unités disponibles sont les suivantes: Gallons/Minute (unité de débit par défaut),
Gallons/Heure, Mil Gallons/Jour, Litres/Seconde, Litres/Minute, Litres/Heure, Mètres
Cubes/Heure, Pieds Cubes/Seconde, Pieds Cubes/Minute et Pieds Cubes/Heure.
Sélectionner l'un des principaux éléments de débit suivants stockés dans le micrologiciel:
Canal Parshall de 1", 2", 3", 6", 9", 12", 18", 24", 36", 48", 60", 72", 96", 120" et 144";
Canal Palmer-Bowlus de 4", 6", 8", 10", 12", 15", 18", 21", 24", 27" et 30"; Déversoir en V
O
O
O
de 22,5
, 30
, 45
, 60
bords); Dévers Rect Ss Bords (déversoir rectangulaire sans bords); Déversoir Cipoletti;
Table Personnalisée (voir page 65; cette option peut être sélectionnée si aucun des élé-
ments de débit enregistrés ne peut être utilisé. La table peut être créée avec un maximum de
30 points). Le modèle 706 peut également utiliser une équation générique voir ci-dessous)
pour les calculs de débit.
Les points de la table Personnalisée peuvent représenter une relation Linéaire (ligne droite
entre points adjacents) ou Courbe (ligne courbe entre les points). Pour plus d'informations,
voir le dessin ci-dessus.
Un maximum de 30 points peut être utilisé pour créer la table Personnalisée. Chaque paire
de valeurs aura une hauteur de liquide dans les unités choisies dans l'écran unités niveau
ainsi que le volume associé à cette valeur de hauteur de liquide. Les valeurs doivent être
monotones, c'est-à-dire que chaque paire de valeurs doit être plus grande que la paire hau-
teur de liquide/débit précédente. La dernière paire de valeurs doit correspondre à la valeur
hauteur de liquide la plus élevée (généralement la valeur Maximum Ht Liquide) et au débit
associé à cette valeur de hauteur de liquide.
La distance de référence est mesurée entre le point de référence du capteur et le point de
débit nul dans le déversoir ou le canal. Cette distance doit être mesurée avec une grande
précision dans les unités de niveau choisies par l'utilisateur.
Valeur du plus haut niveau de liquide dans le canal ou le déversoir avant que l'équation d'écoulement
ne soit plus applicable. Cette valeur est exprimée dans les unités de niveau choisies par l'utilisateur. Par
défaut, le modèle 706 utilise la plus grande valeur Maximum Ht Liquide autorisée pour un canal ou un
déversoir donné. La valeur Maximum Ht Liquide peut être modifiée en fonction de la valeur distance
Référence ou des préférences de l'utilisateur final.
Valeur en lecture seule qui représente la valeur de débit correspondant à la valeur
Maximum Ht Liquide pour le canal ou le déversoir.
Le paramètre Coupure débit Bas (exprimé dans les unités de niveau choisies par l'utilisateur) met auto-
matiquement le débit calculé à zéro chaque fois que la valeur Hauteur Liquide est inférieure à ce point.
Ce paramètre a une valeur par défaut et une valeur minimale égale à zéro.
Le tableau suivant donne une explication pour chacun des
paramètres de configuration du système pour les applica-
tions de débit en canal ouvert utilisant la table personnali-
sée.

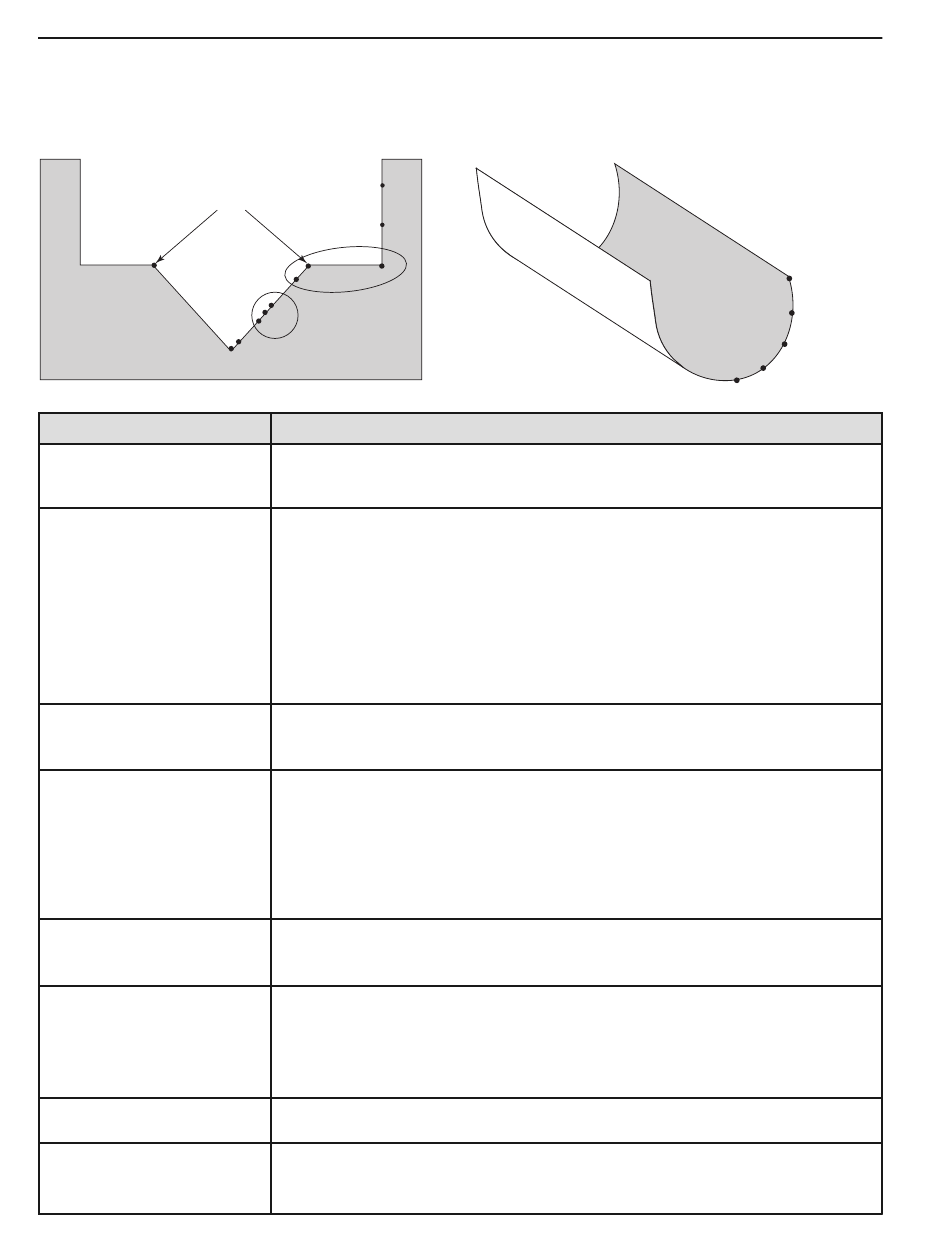

COURBE OU LINÉAIRE
Concentrer les points le long de la courbe
O
O
O
, 90
et 120
; Dévers Rect Av Bords (déversoir rectangulaire avec
