57-606 Transmetteur radar à ondes guidées ECLIPSE 706
MENU PRINCIPAL
Le fait d'appuyer sur n'importe quelle touche dans l'écran
d'accueil entraîne l'affichage du Menu principal qui com-
prend trois menus de base en lettres majuscules.
• REGLAGE INSTRUMENT
• DIAGNOSTIQUES
• VALEURS MESUREES

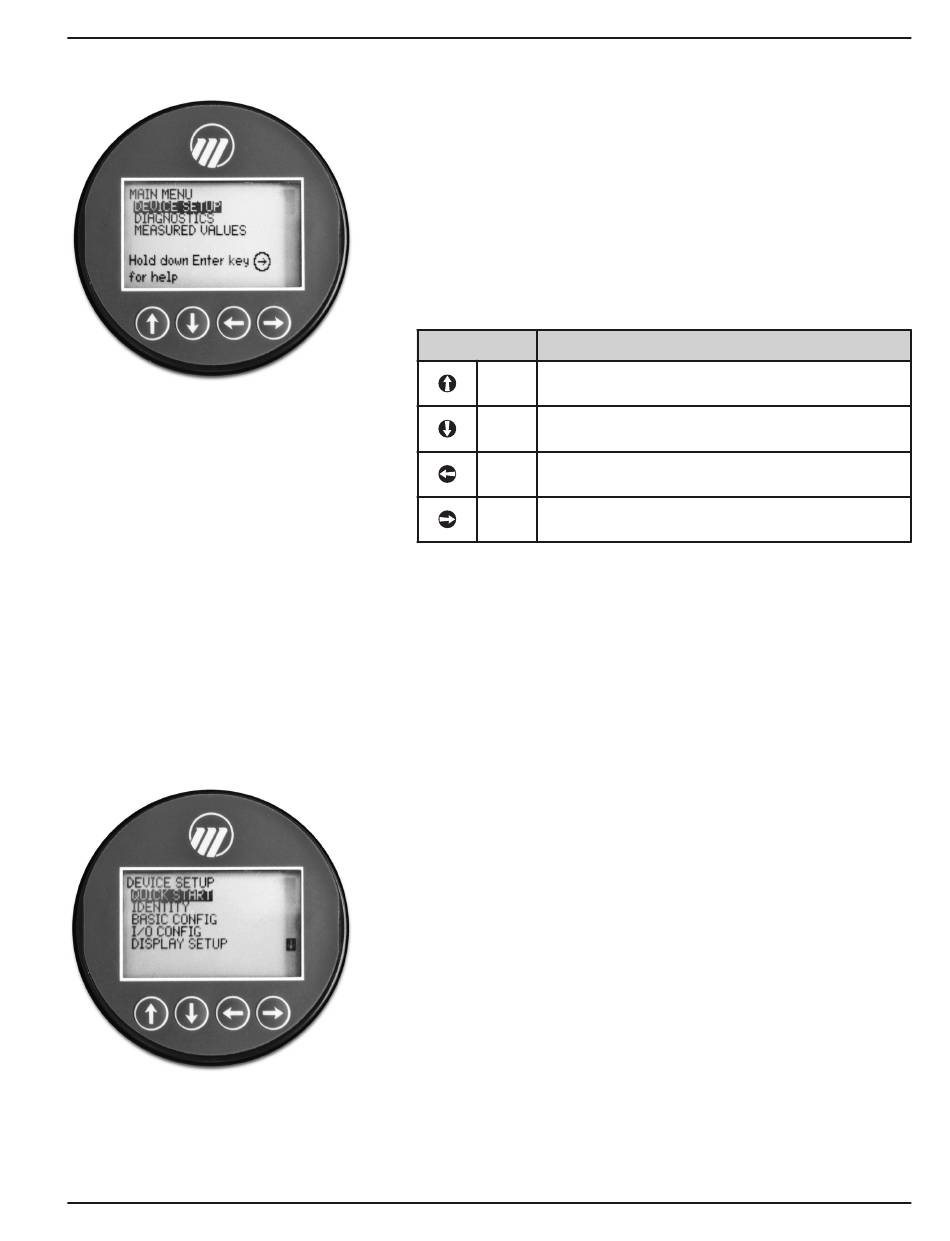

Comme illustré, lorsqu'un élément est sélectionné sur
l'écran LCD, il s'affiche en blanc sur noir. A ce niveau, les
touches permettent d'effectuer les actions suivantes:
Touche
Aucune action car le curseur est déjà sur le pre-
Haut
mier élément du MENU PRINCIPAL
Permet de déplacer le curseur sur DIAGNOS-
Bas
TIQUES
Permet de revenir à l'écran ACCUEIL, le
Retour
niveau au-dessus du MENU PRINCIPAL
Présente l'élément sélectionné, REGLAGE
Entrée
INSTRUMENT
REMARQUES: 1. Les éléments et les paramètres affichés dans les
menus de niveau inférieur dépendent du type de
mesure sélectionné. Les paramètres qui ne s'appli-
quent pas au type de mesure choisi sont masqués.
2. Pour obtenir plus d'informations sur un élément de
menu ou un paramètre, maintenir la touche Entrée
enfoncée lorsque cet élément est affiché en surbrillan-
ce.
REGLAGE INSTRUMENT
Sélectionner REGLAGE INSTRUMENT dans le MENU
PRINCIPAL: l'écran LCD se présente comme illustré à
gauche.
La petite flèche vers le bas représentée sur le côté droit de
l'écran indique que d'autres éléments sont disponibles plus
bas et que l'on peut y accéder en appuyant sur la touche
BAS.
La section 2.6.5 montre l'arborescence complète du menu
RÉGLAGE INSTRUMENT du modèle 706.
DIAGNOSTIQUES
Voir la section 3.3.4.
VALEURS MESUREES
Permet à l'utilisateur de faire défiler toutes les valeurs mesu-
rées disponibles pour le type de mesure choisi.
Action produite
31
