ASSEMBLAGE DU FAUCHEUSE À DISQUES DE TYPE TRACTÉ – AVEC OU SANS TRANSPORT INSTALLÉ PAR LE
NOTE:
La broche d'attelage (C) est lourde. Soutenez-la bien avant
de retirer le boulon (A).
6. Tenez la broche d'attelage (C), retirez le boulon (A) et le
bloc de bois (B) du haut de la broche, puis retirez la broche
d'attelage (C).
7. Placez la broche d'attelage (A) entièrement dans l'attelage.
8. Faites pivoter la boîte de vitesse (A) vers le côté droit de la
plateforme. Cela augmentera la garde d'embrayage de
transmission lors de l'installation de l'attelage sur le châssis
porteur.
215661
CONCESSIONNAIRE

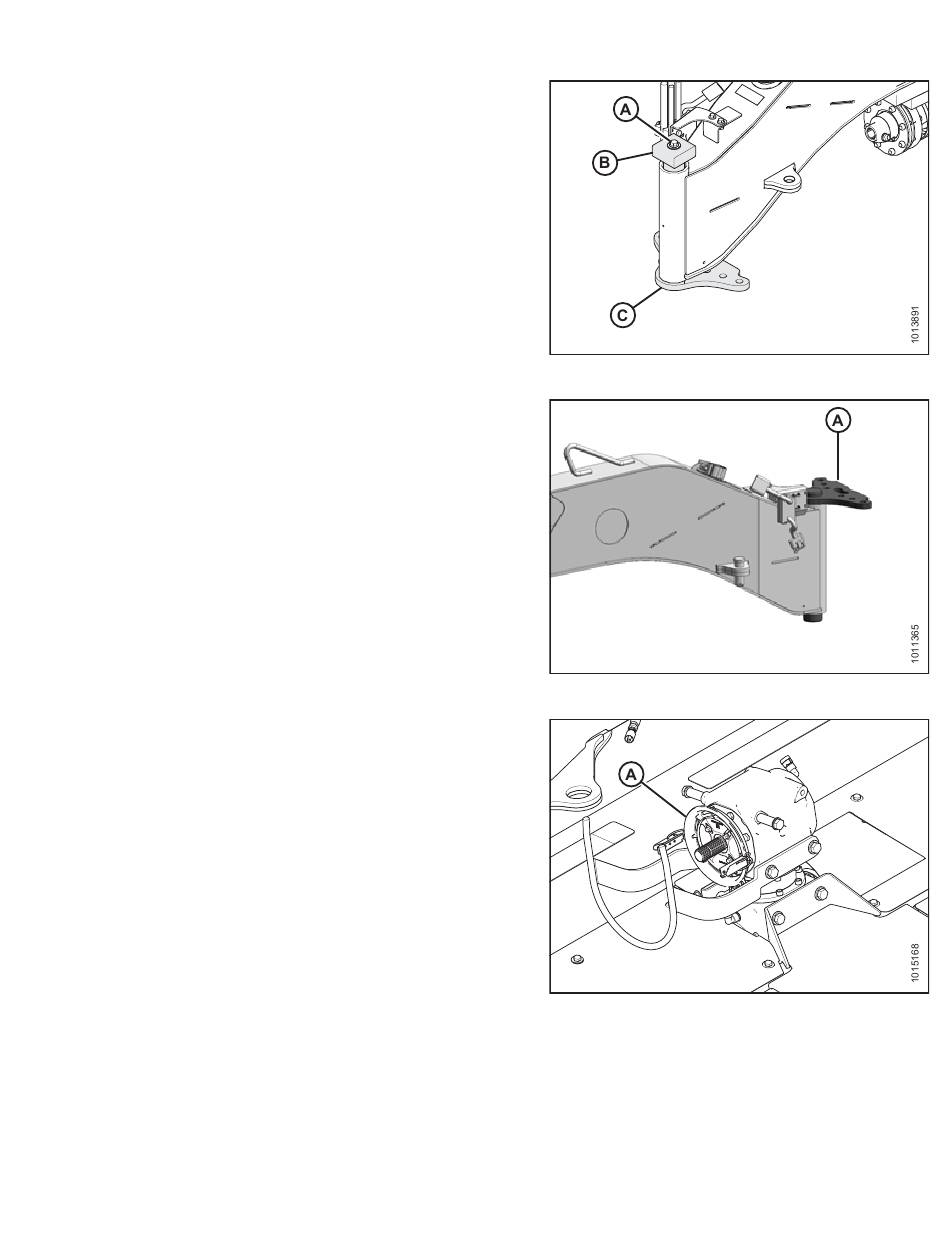

Figure 3.12: Emballage de l'attelage
Figure 3.13: Broche d'attelage
Figure 3.14: Boîte de vitesses
13
Révision A
