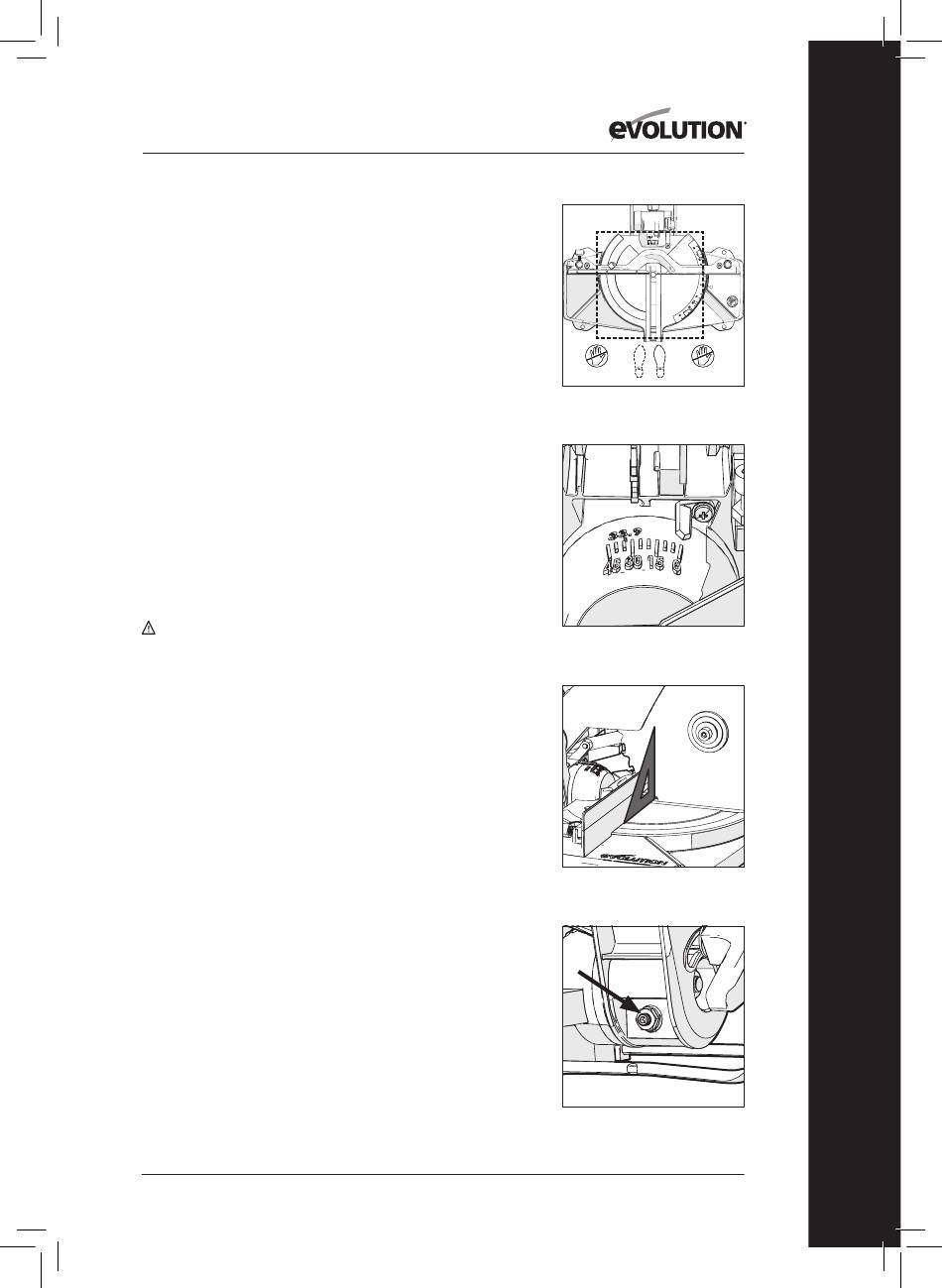

USTAWIENIE CIAŁA ORAZ DŁONI (Rys. 7)
(8.3)
• Nigdy nie umieszczać dłoni w obrębie strefy niebezpiecznej (w
odległości poniżej 150 mm od ostrza). Trzymać dłonie
z dala od obszaru cięcia.
• Należy mocno zamocować przedmiot obróbki na stole i przy
ograniczniku, aby zapobiec jego przesunięciu.
• Jeśli to możliwe, należy użyć zacisku przytrzymującego, ale
upewnić się, że jest on ustawiony w sposób niezakłócający tor
ruchu ostrza lub innych ruchomych części urządzenia.
• Należy unikać niewygodnych czynności i takiego ułożenia dłoni,
przy którym nagłe ześlizgnięcie może spowodować przesunięcie
palców lub dłoni w kierunku ostrza.
• Przed przystąpieniem do cięcia należy wykonać próbę „na sucho"
przy wyłączonym zasilaniu, aby przyjrzeć się torowi przebiegu
ostrza.
• Należy trzymać dłonie w odpowiedniej pozycji aż do zwolnienia
przełącznika ON/OFF i całkowitego zatrzymania ostrza.
REGULACJA PRECYZYJNYCH KĄTÓW CIĘCIA
(8.4)
Możliwe jest przeprowadzenie kilku kontroli i regulacji na tym
urządzeniu. W celu przeprowadzenia tych kontroli i regulacji
potrzebna jest ekierka o kątach 45°/45°/90° (nie załączona).
OSTRZEŻENIE: Kontrole/regulacje należy przeprowadzać
tylko wtedy, gdy urządzenie jest odłączone od źródła zasilania.
KĄTY SKOSU (0° i 45°)
Regulacja blokady skosu 0°
• Należy upewnić się, że głowica tnąca znajduje się w pozycji
zablokowanej, z bolcem blokującym wsuniętym całkowicie w
gniazdo. (zobacz Rys.16).
• Należy upewnić się, że głowica tnąca jest wyprostowana, oparta o
ogranicznik, a wskaźnik skosu wskazuje 0° na podziałce (Rys. 8).
• Należy umieścić ekierkę na stole, przykładając jeden krótszy bok
do powierzchni stołu, a drugi krótszy bok do tarczy (unikając
kontaktu z końcówkami z węglika wolframu TCT ) (Rys. 9).
• Jeśli ostrze nie jest ustawione dokładnie pod kątem prostym 90°
względem stołu ukośnicy, należy przeprowadzić regulację.
• Należy poluzować uchwyt blokady skosu i pochylić głowicę tnącą
w lewo.
• Należy poluzować nakrętkę blokującą śruby regulacji kąta skosu za
pomocą klucza płaskiego 10 mm i klucza imbusowego 3 mm (nie
załączone) (Rys. 10).
• Przy użyciu klucza imbusowego należy przekręcić śrubę do
wewnątrz lub do zewnątrz w celu regulacji kąta nachylenia ostrza.
• Należy przywrócić pozycję pionową głowicy tnącej
i ponownie sprawdzić wyrównanie kąta za pomocą ekierki.
• Należy powtarzać powyższe kroki, aż do osiągnięcia prawidłowego
wyrównania kąta.
• Należy mocno dokręcić nakrętkę regulacji kąta skosu.
Niebezpieczna
Rys. 7
Rys. 8
Rys. 9
Rys. 10
