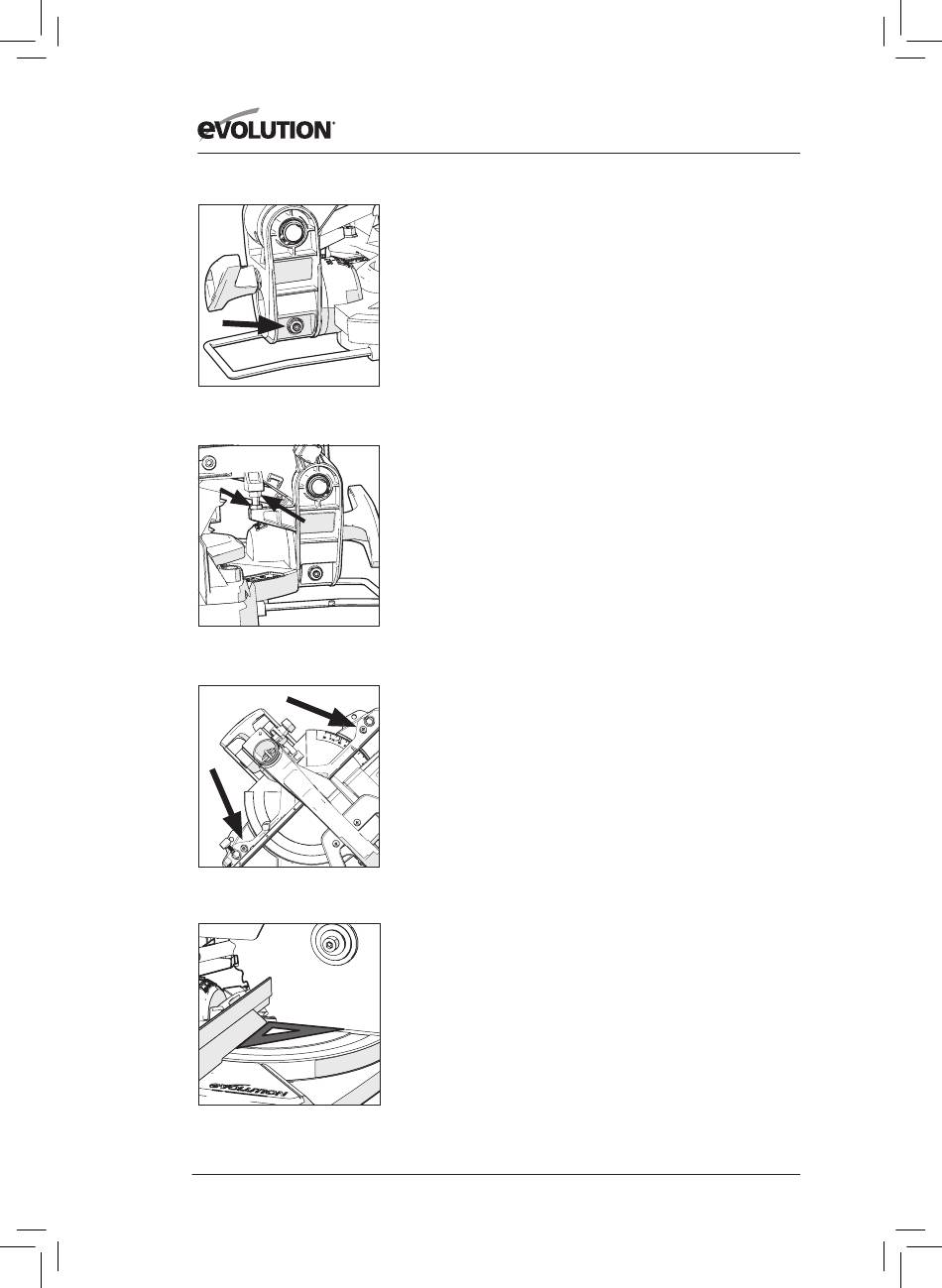

Rys. 11
A
B
Rys. 12A + 12B
Rys. 13
Rys. 14
Regulacja blokady skosu 45°
• Należy poluzować uchwyt blokady skosu i przechylić głowicę
tnącą całkowicie w lewo, aż do jej zatrzymania na ograniczniku 45°.
• Za pomocą ekierki należy sprawdzić, czy tarcza ustawiona jest pod
kątem 45° względem stołu (unikając kontaktu z końcówkami z
węglika wolframu TCT).
• Jeśli tarcza nie jest odpowiednio wyrównana, należy
przeprowadzić regulację.
• Należy przywrócić głowicę tnącą do pozycji pionowej.
• Należy poluzować nakrętkę blokującą śruby regulacji kąta skosu
45° za pomocą klucza płaskiego 10 mm i klucza imbusowego
3 mm (nie załączone).
• Za pomocą klucza imbusowego należy wyregulować
śrubę regulacyjną, obracając do wewnątrz lub na zewnątrz
zgodnie z wymaganiami (Rys. 11).
• Należy pochylić głowicę tnącą pod kątem 45° i ponownie
sprawdzić wyrównanie kąta za pomocą ekierki.
• Należy powtarzać powyższe kroki, aż do osiągnięcia prawidłowego
wyrównania kąta.
• Należy dokręcić mocno śrubę regulacyjną po osiągnięciu
żądanego ustawienia.
RUCH GŁOWICY TNĄCEJ
Regulacja ruchu głowicy tnącej w dół
Ruch głowicy tnącej w dół może zostać wyregulowany w celu
uniknięcia naruszenia części metalowej podstawy urządzenia. Należy
obniżyć głowicę tnącą i sprawdzić, czy ostrze wchodzi w kontakt z
podstawą urządzenia.
Jeśli ruch głowicy tnącej w dół wymaga regulacji, należy:
• za pomocą klucza płaskiego 10 mm (nie załączony) poluzować
nakrętkę blokującą śrubę regulującą ruch w dół (Rys. 12A).
• wykręcić śrubę regulującą (Rys. 12B) (ruchem przeciwnym
do kierunku ruchu wskazówek zegara) za pomocą klucza
imbusowego 5 mm (nie załączony), aby zmniejszyć zasięg ruchu
głowicy tnącej w dół.
• wkręcić śrubę regulującą (ruchem zgodnym z kierunkiem
ruchu wskazówek zegara), aby zwiększyć zasięg ruchu głowicy
tnącej w dół.
• dokręcić nakrętkę śruby regulującej po osiągnięciu
odpowiedniego zasięgu ruchu głowicy tnącej w dół.
WYRÓWNANIE OGRANICZNIKA
Ogranicznik należy wyrównać pod kątem 90° (kątem prostym)
względem prawidłowo zamontowanej tarczy. Ukos stołu obrotowego
musi być ustawiony pod kątem 0°.
Uwaga: Ogranicznik jest zamocowany do podstawy urządzenia w
otworach podłużnych za pomocą dwóch śrub imbusowych po obu
stronach ogranicznika (Rys. 13).
