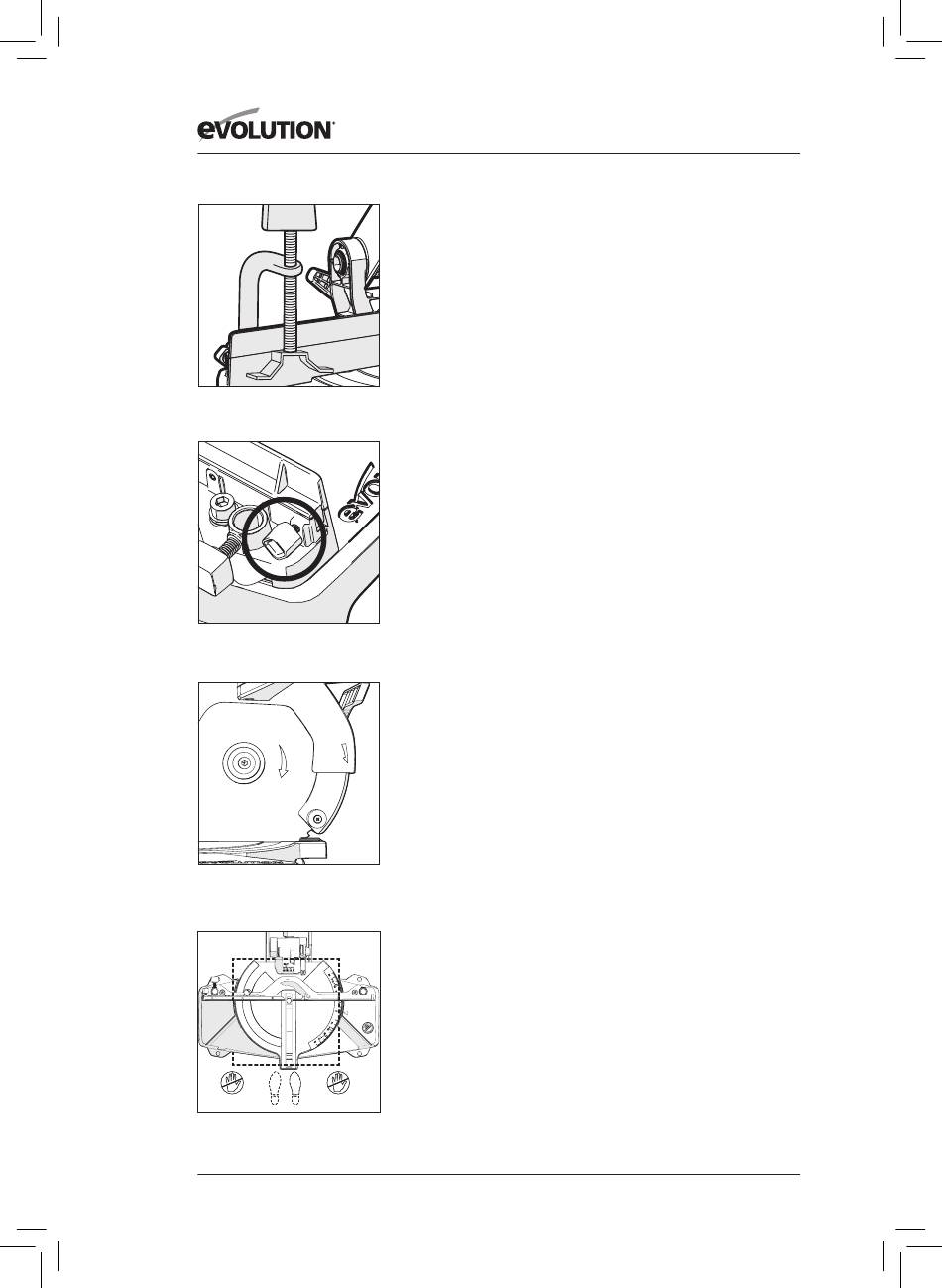

Fig. 4
Fig. 5
A
B
Fig. 6
No Hand
Zone
No-Hands Zone
No-Hands Zone
Fig. 7
(7.4)
IL MORSETTO (Fig. 4)
Due innesti (uno per lato) sono incorporati sul retro
della battuta dell'apparecchio. Tali innesti sono per la
collocazione del morsetto superiore.
• Inserire il morsetto nell'innesto di fissaggio che si addice
meglio al tipo di taglio da eseguire, assicurandosi di
spingerlo in sede fino in fondo.
• Posizionare il pezzo da tagliare sul banco della troncatrice,
contro la battuta e nella posizione desiderata.
• Regolare il morsetto tramite la manovella in modo da
ancorare saldamente il pezzo da lavorare al banco sega.
Effettuare una "prova a vuoto" senza attivare l'utensile.
Accertarsi che il morsetto superiore non ostacoli il percorso
della lama, o il percorso di alcuna altra parte della testa da taglio
mentre essa è abbassata in posizione.
LA SEZIONE DELLA BATTUTA SUPERIORE
SCORREVOLE
Avvertenza: Il lato sinistro della battuta dispone di una
sezione superiore regolabile. Quando si selezionano alcuni
angoli di smusso o di bisello acuti, può essere necessario far
scorrere la sezione battuta superiore verso sinistra. In questo
modo si dovrebbe solitamente creare lo spazio necessario per
permettere alla testa da taglio e alla lama di essere abbassate
senza strusciare su altre parti dell'utensile.
Per regolare la battuta:
• Allentare la vite ad alette (Fig. 5).
• Far scorrere la sezione superiore della battuta verso sinistra
fino alla posizione desiderata e serrare la vite ad alette.
• Eseguire un movimento di prova a vuoto con l'utensile
disconnesso per accertarsi che non vi siano ostacoli tra le
parti in movimento mentre la testa da taglio è abbassata.
(8.1)
INDICAZIONI D'UTILIZZO
Attenzione: La troncatrice dovrebbe essere ispezionata prima
di ogni utilizzo (soprattutto per il corretto funzionamento delle
protezioni di sicurezza). Non collegare la sega a una fonte di
alimentazione fino a quando non sia stata eseguita un'ispezione
di sicurezza.
Prima di collegarla e cominciare le procedure, accertarsi
che l'operatore sia adeguatamente formato per l'utilizzo, le
regolazioni e la manutenzione del presente utensile.
(8.2)
ATTENZIONE: Per limitare il rischio di infortuni, scollegare
sempre la sega dall'alimentazione prima di una regolazione,
riparazione o manutenzione dell'utensile. Confrontare la freccia
della direzione di rotazione sul coprilama con la freccia di
direzione sulla lama. I denti della lama devono sempre essere
indirizzati in avanti verso il lato anteriore della sega (Fig.6).
Verificare che la vite del mandrino sia stretta.
(8.3)
POSIZIONAMENTO DI CORPO E MANI (Fig. 7)
• In nessun caso posizionare le proprie mani nella "no hands
No-Hands Zone
zone" (ad almeno 150 mm dalla lama). Tenere le mani
distanti dal percorso della lama.
• Ancorare saldamente il pezzo da lavorare al banco e contro
la battuta per evitare qualsiasi movimento.
• Usare se possibile un morsetto ma verificare che
96
