• Afloje el pomo del tornillo de bloqueo de inglete (Fig. 20)
girándolo en sentido antihorario.
• Gire la mesa giratoria hasta el ángulo deseado. La mesa
giratoria dispone de un una escala graduada del ángulo de
inglete con fines de ayuda durante el ajuste.
• Apriete el pomo del tornillo de bloqueo de inglete una vez
obtenido el ángulo deseado.
ADVERTENCIA: Es importante (y una buena práctica) apretar
el pomo del tornillo de bloqueo de inglete aunque se haya
seleccionado un tope preajustado.
CORTE EN BISEL INCLINANDO
EL CABEZAL DE CORTE

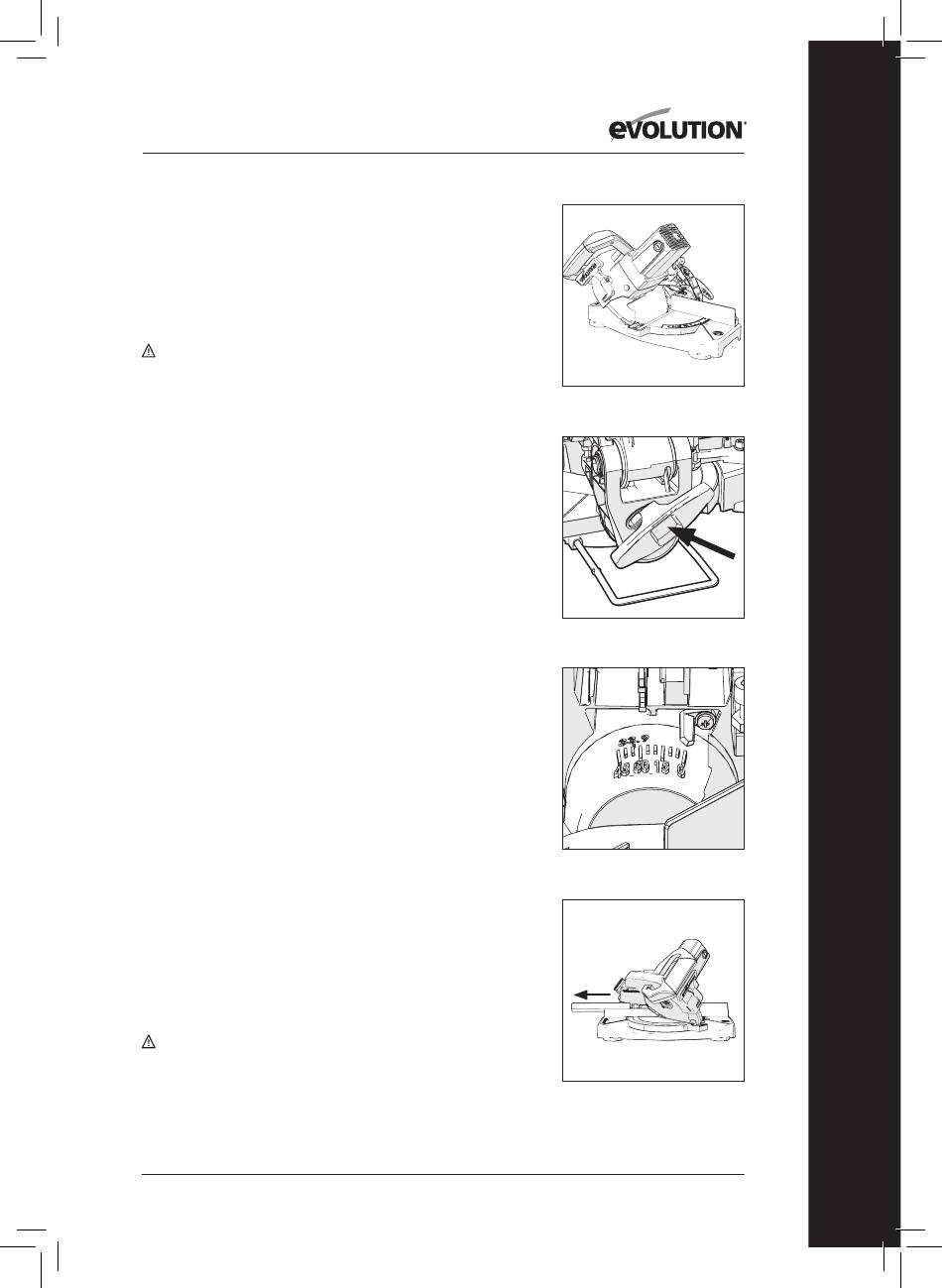

El corte en bisel (Fig. 21) se realiza con la mesa giratoria ajustada a
un ángulo de inglete de 0 °.
Nota: Puede ser necesario ajustar la sección superior del tope-guía
(ver página 38) para proporcionar espacio libre para el cabezal
de corte en movimiento y para acomodar la trayectoria de la hoja
de sierra.
El cabezal de corte puede inclinarse desde el 0 ° normal (posición
perpendicular) hasta un ángulo máximo de 45 ° desde la
perpendicular a la izquierda solamente.
Cómo inclinar el cabezal de corte hacia la izquierda:
• Afloje la palanca de bloqueo del bisel (Fig. 22).
• Incline la cabeza de corte hasta el ángulo deseado. Se proporciona
una escala graduada para ayudar en el ajuste (Fig. 23).
• Apriete la palanca de bloqueo del bisel una vez se haya
seleccionado el ángulo deseado.
Cuando se complete el corte:
• Suelte el interruptor de gatillo de Encendido/Apagado, pero
mantenga las manos en su posición y permita que la hoja de sierra
se detenga completamente.
• Deje que el cabezal de corte se eleve a su posición superior y
la protección inferior de la hoja de sierra esté completamente
desplegada antes de retirar las manos.
• Vuelva a colocar el cabezal de corte en la posición perpendicular.
• Apriete la palanca de bloqueo del bisel.
CORTE COMPUESTO (Fig. 24)
(8.7)
Un corte compuesto es la ejecución simultánea de un corte
en inglete y en bisel. Cuando se requiera un corte compuesto,
seleccione las posiciones de bisel y de inglete deseadas como se ha
descrito anteriormente.
ADVERTENCIA: Compruebe siempre que la trayectoria de la
hoja de sierra no interfiera con el tope-guía ni con ninguna otra
parte de la herramienta. Lleve a cabo un "ensayo" con la herramienta
desconectada de la fuente de alimentación.
Ajuste la sección superior izquierda del tope-guía si es necesario.
Fig. 21
Fig. 22
Fig. 23
Fig. 24
