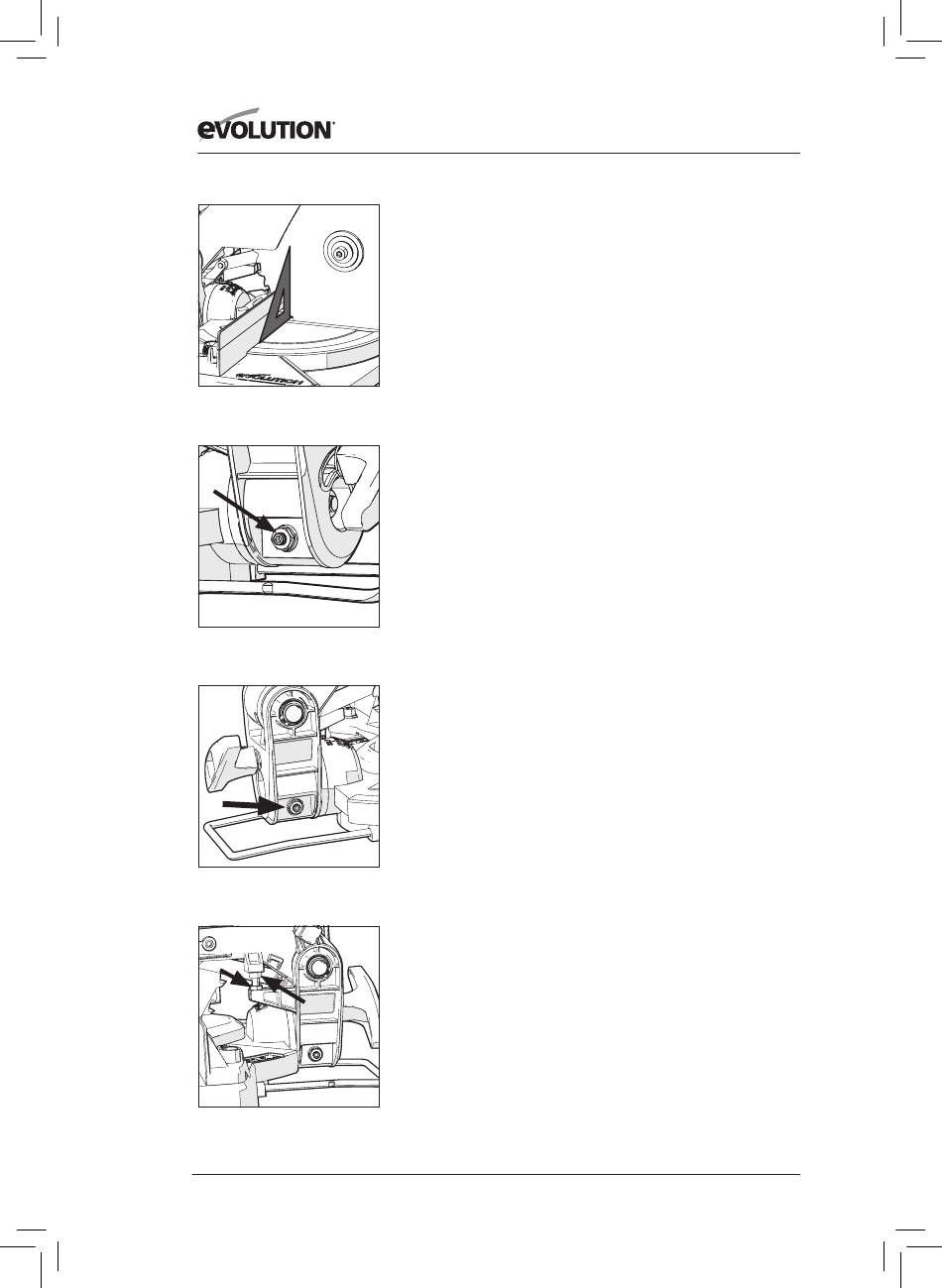

Abb. 9
Abb. 10
Abb. 11
A
B
Abb. 12A + 12B
• Legen Sie das Zeichendreieck so auf den Tisch, dass eine
kurze Seite am Tisch und die andere kurze Seite am Sägeblatt
anliegt (kommen Sie dabei nicht mit den Hartmetallspitzen der
Sägeblattzähne in Berührung). (Abb. 9)
• Falls das Sägeblatt nicht in einem 90° (rechten) Winkel zum
Sägetisch steht, ist eine Anpassung erforderlich.
• Lösen Sie den Verriegelungsgriff der Schräge und neigen Sie
den Schneidkopf nach links.
• Lösen Sie die Kontermutter an der Einstellschraube für den
Schrägwinkel mit einem 10 mm Maulschlüssel und einem
3 mm Innensechskantschlüssel (nicht im Lieferumfang
enthalten). (Abb. 10)
•Verwenden Sie einen Innensechskantschlüssel, um die
Schraube hinein- oder herauszudrehen und so den
Blattwinkel anzupassen.
• Führen Sie den Schneidkopf in seine aufrechte Position
zurück und prüfen Sie erneut die winkelige Ausrichtung auf
das Zeichendreieck.
• Wiederholen Sie die obenstehenden Schritte, bis die korrekte
winkelige Ausrichtung erzielt wurde.
• Ziehen Sie die Kontermutter an der Einstellschraube für den
Schrägwinkel wieder sicher fest.
45° Schräganschlaganpassung
• Lösen Sie den Verriegelungsgriff der Schräge und neigen
Sie den Schneidkopf vollständig nach links, bis er am
45°-Anschlag anliegt.
• Verwenden Sie ein Zeichendreieck (kommen Sie dabei nicht mit
den Hartmetallspitzen der Sägeblattzähne in Berührung) und
prüfen Sie, dass das Sägeblatt im 45°-Winkel zum Tisch steht.
• Falls das Sägeblatt nicht korrekt ausgerichtet ist, ist eine
Anpassung erforderlich.
• Führen Sie den Schneidkopf in seine aufrechte Position zurück.
• Lösen Sie die Kontermutter an der Einstellschraube der
45°-Schräge mit einem 10 mm Maulschlüssel und einem 3 mm
Innensechskantschlüssel (nicht im Lieferumfang enthalten).
• Verwenden Sie einen Innensechskantschlüssel, um die
Einstellschraube hinein- oder hinauszudrehen und so den
Winkel anzupassen. (Abb. 11)
• Neigen Sie den Schneidkopf in die 45°-Stellung und prüfen
Sie erneut die Ausrichtung auf das Zeichendreieck.
• Wiederholen Sie die obenstehenden Schritte, bis die korrekte
winkelige Ausrichtung erzielt wurde.
• Ziehen Sie die Kontermutter der Einstellschraube wieder
sicher fest, sobald die korrekte Ausrichtung erzielt wurde.
36
