manera en que se retiró de la herramienta.
Para insertar la hoja de sierra, presione el gatillo de liberación de
la protección inferior de la hoja de sierra (A), gire la protección
inferior de la hoja de sierra (B) en dirección ascendente y dentro de
la protección superior de la hoja de sierra y sostenga la protección
inferior de la hoja en esa posición (Fig. 28). Instale la nueva
hoja de sierra sobre la brida interior asegurándose de que esté
bien asentada en el reborde de la brida y a continuación suelte
lentamente la protección inferior de la hoja de sierra hasta su
posición cerrada original. Asegúrese de que la flecha de rotación
de la hoja de sierra (A) coincide con la flecha de rotación en sentido
horario situada en la protección superior (B) (Fig. 29).
Nota: Los dientes de la hoja de sierra deben siempre apuntar hacia
abajo en la parte delantera de la sierra ingletadora.
Instale la brida exterior (1) (con la cara plana sobre la herramienta) y
el tornillo del husillo (2) (Fig. 30).
Presione y mantenga presionado el botón de bloqueo del husillo en
la carcasa del motor mientras aprieta el tornillo del husillo usando
la llave hexagonal suministrada hasta que el botón se coloque
completamente en el husillo y bloquee el husillo (Fig. 26).
Apriete el tornillo del husillo con una fuerza moderada, pero no
apriete excesivamente. Asegúrese de retirar la llave hexagonal y
de que el botón de bloqueo del husillo se haya soltado antes de
poner la herramienta en funcionamiento. Asegúrese de que la
protección de la hoja esté completamente operativa antes de usar
la herramienta.
UTILIZACIÓN DE ACCESORIOS
(8.12)
OPCIONALES EVOLUTION
No suministrados como equipamiento original (ver "Accesorios
adicionales").
BOLSA PARA POLVO
(8.13)
Se puede acoplar una bolsa para polvo en el puerto de extracción
situado en la parte posterior de la herramienta. La bolsa para polvo
está destinada a ser utilizada únicamente cuando se corte madera.
• Deslice la bolsa para polvo sobre el puerto de extracción de
polvo, asegurándose de que el cierre de resorte se acople
firmemente al puerto de extracción (Fig. 31).
Nota: Para una mayor eficiencia operativa, vacíe la bolsa para
polvo cuando esté llena en sus 2/3 partes. Deseche el contenido
de la bolsa para polvo de una manera responsable con el medio
ambiente.
Puede ser necesario usar una máscara antipolvo al vaciar la bolsa
para polvo.
Nota: En caso necesario se puede conectar al puerto de extracción de
polvo un aspirador de taller. Siga las instrucciones del fabricante del
aspirador en caso de conectar un aparato de este tipo.

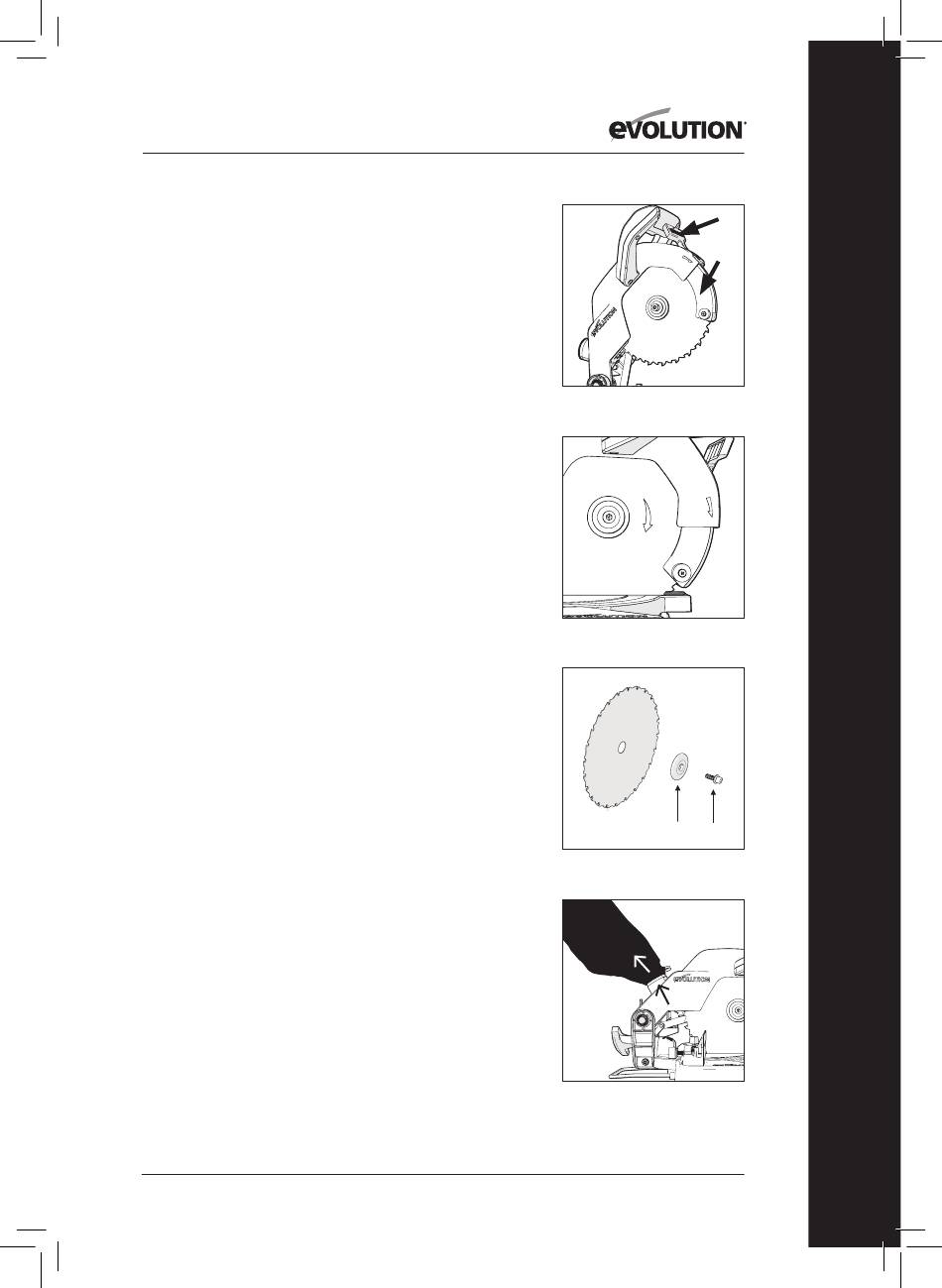

Fig. 28
Fig. 29
Fig. 30
Fig. 31
63
A
B
A B
(1)
(2)
ES
