MONTAŻ I PRZYGOTOWANIE
(7.1)
OSTRZEŻENIE: Przed zmienianiem ustawień zawsze należy
odłączyć urządzenie od źródła zasilania.
MONTAŻ UKOŚNICY NA STAŁE
(7.2)
Aby zredukować ryzyko poniesienia obrażeń w związku z
nieprzewidzianym ruchem urządzenia, należy umieścić je w
odpowiedniej lokacji na stole warsztatowym lub stosownym
stanowisku dla ukośnicy. Podstawa urządzenia posiada cztery otwory
montażowe, w których można umocować odpowiednie śruby (nie
załączone) w celu zabezpieczenia ukośnicy. Jeśli urządzenie ma być
używane tylko w jednym miejscu, należy przymocować je na stałe
do stołu warsztatowego, wykorzystując odpowiednie elementy
mocujące (nie załączone). Należy użyć podkładek mocujących i
nakrętek od spodu stołu warsztatowego. (Rys. 1)
• Aby uniknąć obrażeń wywoływanych przez wyrzucane odłamki,
należy ustawić ukośnicę w taki sposób, aby osoby postronne nie
mogły stanąć zbyt blisko urządzenia (lub bezpośrednio za nim).
• Ukośnicę należy umieścić na sztywnej, równej powierzchni w
miejscu, w którym jest wystarczająco przestrzeni do obsługi i
odpowiedniego podparcia przedmiotu obróbki.
• Podeprzeć ukośnicę w taki sposób, aby stół obrotowy był
wyrównany, a samo urządzenie nie kołysało.
Ukośnicę należy bezpiecznie przykręcić lub przymocować zaciskami
do stanowiska lub stołu roboczego.
UKOŚNICA JAKO URZĄDZENIE PRZENOŚNE
(7.3)
• Należy zamocować ukośnicę na dykcie lub płycie pilśniowej o
grubości 18 mm (zalecany minimalny rozmiar: 800 mm x 500 mm)
za pomocą odpowiednich elementów mocujących (nie załączone).
• Konieczne może okazać się wtłoczenie podkładek, nakrętek itp. w
spód blatu, dykty lub płyty pilśniowej, aby powierzchnia pracy była
równa.
• Należy zastosować zacisk typu „C" do przytwierdzenia płyty
montażowej do miejsca roboczego (Rys. 2).
Uwaga: Niektóre urządzenia są wyposażone w tylną listwę
stabilizującą, która znajduje się zaraz poniżej trzpienia skosu.
Listwa powinna zostać całkowicie wysunięta z podstawy dla celów
bezpieczeństwa, zwłaszcza jeśli ukośnica to urządzenie wolno stojące
na stole warsztatowym.(Rys. 3).
Listwa zapewni dodatkową stabilność i pomoże zapobiec
przewróceniu się urządzenia w przypadku nagłego uwolnienia
głowicy tnącej.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)

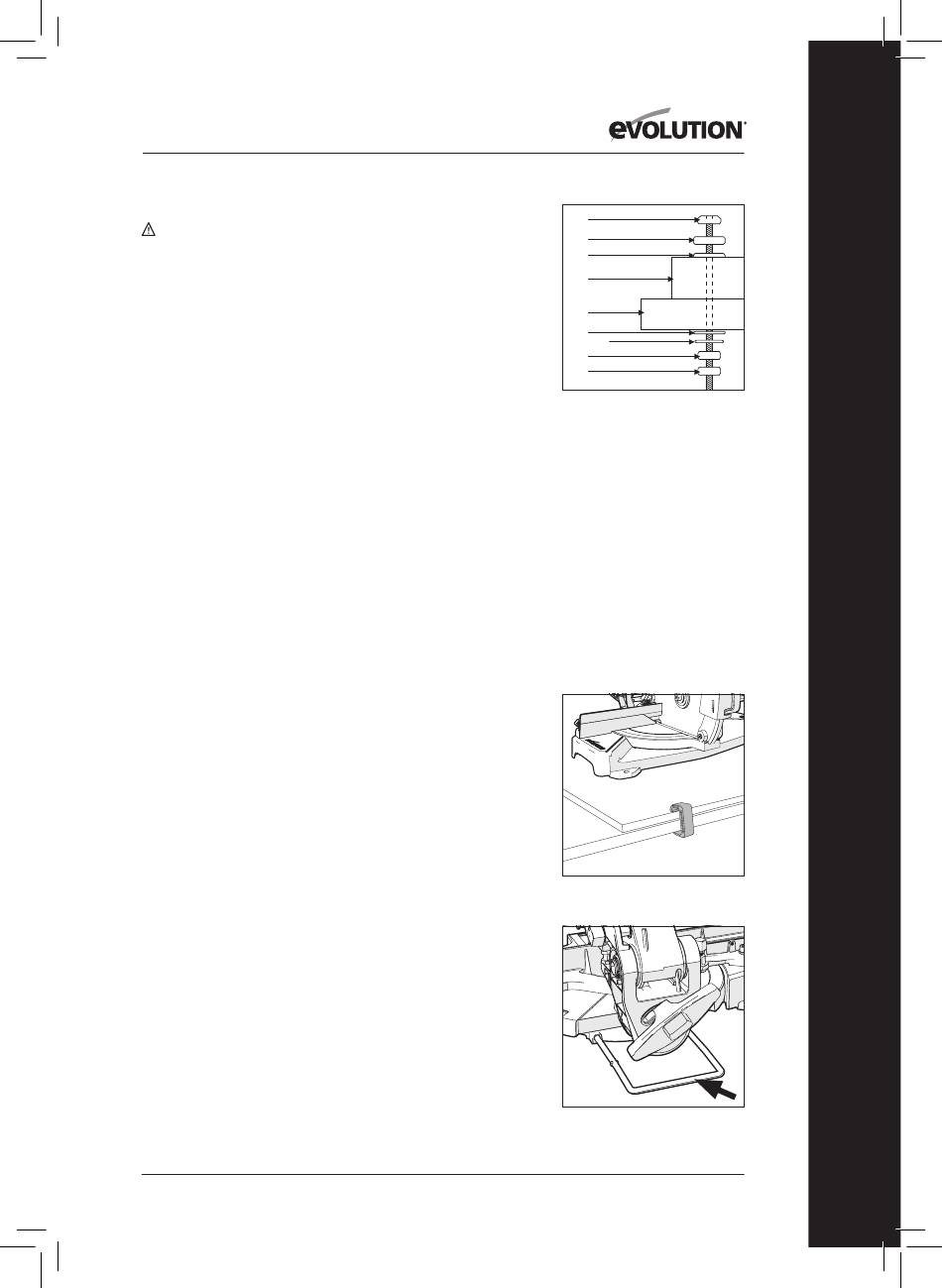

Rys. 1
(1) Śruba imbusowa
(2) Podkładka sprężysta
(3) Podkładka płaska
(4) Podstawa ukośnicy
(5) Stół warsztatowy
(6) Podkładka płaska
(7) Podkładka sprężysta
(8) Nakładka imbusowa
(9) Nakładka blokująca
Rys. 2
Rys. 3
