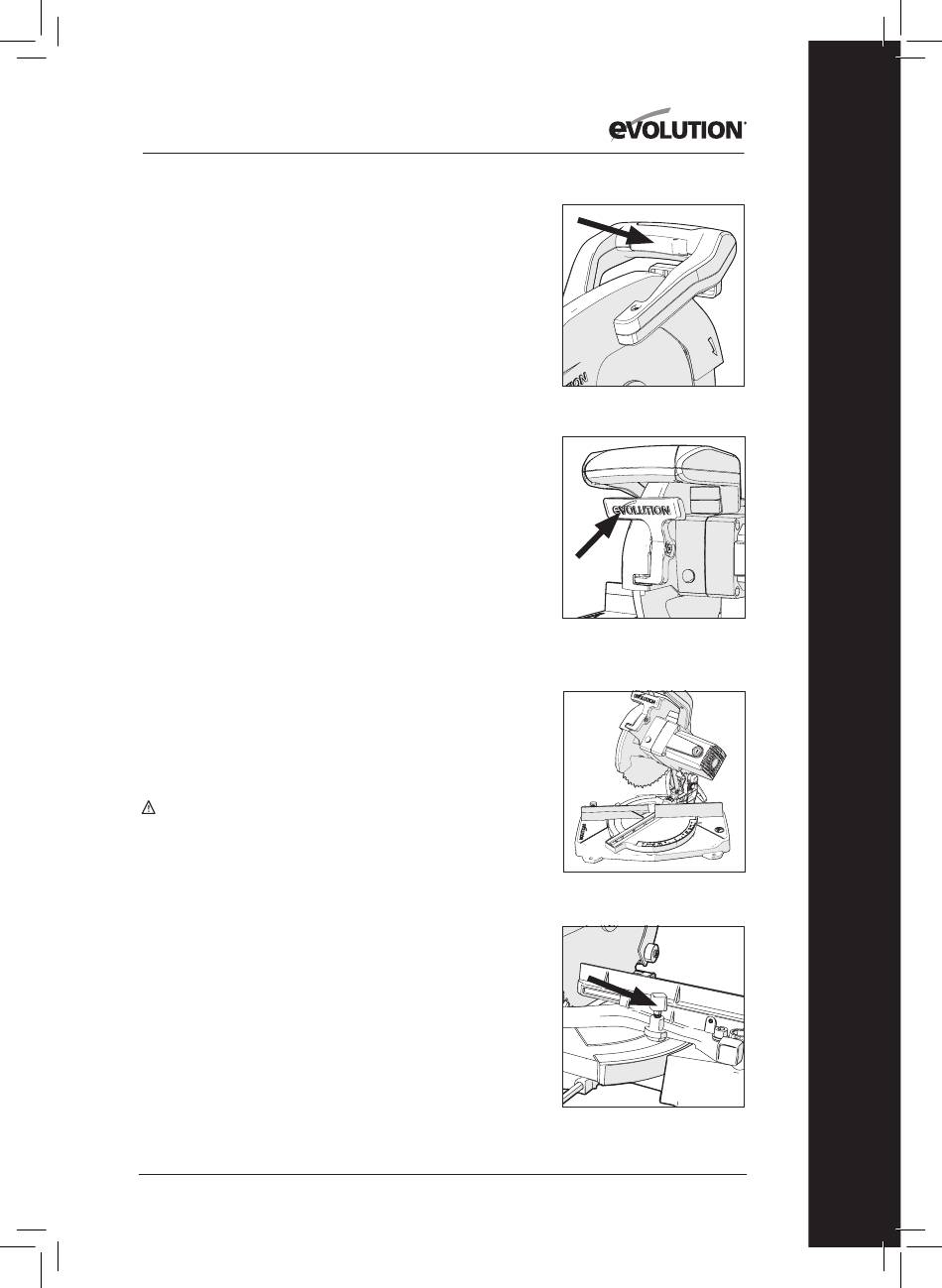

Evolution R210 CMS Instructions Originales page 39

www.evolutionpowertools.com
• Drücken Sie auf den Verriegelungshebel der unteren
Schutzvorrichtung, um den Schneidkopf freizugeben. (Abb. 18)
• Senken Sie den Schneidkopf ab und schneiden Sie durch
das Werkstück.
• Überlassen Sie der Drehzahl des Sägeblattes die Arbeit:
Es ist nicht notwendig, unnötigen Druck auf den
Schneidgriff auszuüben.
• Sobald das Werkstück vollständig durchgeschnitten wurde,
lassen Sie den EIN/AUS-Auslöser los.
• Warten Sie, bis das Sägeblatt vollständig stillsteht.
• Lassen Sie den Schneidkopf in seine aufrechte Position fahren.
Der untere Messerschutz muss dabei die Sägeblattzähne
vollständig bedecken. Zudem muss der Schneidkopf in seiner
oberen Position einrasten, bevor der Schneidgriff losgelassen
werden darf.
• Entnehmen Sie das Werkstück.
GEHRUNGSSCHNITT (Abb. 19)
Der Drehtisch dieser Maschine kann, ausgehend von der
normalen Winkelposition (0° Gehrung), bis auf 45° nach links
oder rechts gedreht werden.
Positive Anschläge liegen sowohl auf der linken als auch auf
der rechten Seite bei 45°, 30°, 22,5°, 15° und 0° vor.
• Lösen Sie die Verriegelungsschraube für die
Gehrung (Abb. 20), indem Sie sie entgegen dem
Uhrzeigersinn drehen.
• Drehen Sie den Drehtisch auf den gewünschten Winkel. Ein
Winkelmesser für den Gehrungswinkel ist in den Drehtisch
eingearbeitet, um die Einstellung zu erleichtern.
• Ziehen Sie die Verriegelungsschraube der Gehrung wieder
fest, sobald der gewünschte Winkel eingestellt wurde.
WARNUNG: Es ist wichtig (und eine bewährte
Verfahrensweise), die Verriegelungsschraube der Gehrung
festzuziehen, selbst wenn ein positiver Anschlag ausgewählt
wurde.
SCHRÄGSCHNITT: NEIGEN DES SCHNEIDKOPFES
Ein Schrägschnitt (Abb. 21) wird mit dem Drehtisch in einem
Gehrungswinkel von 0° durchgeführt.
Hinweis: Um den notwendigen Freiraum für die Bewegung
des Schneidkopfes und den Schneidweg des Sägeblattes
zu schaffen, muss möglicherweise der obere Bereich
des Anschlags angepasst werden. (Siehe Seite 38) Der
Schneidkopf kann aus dem regulären 0°-Winkel (senkrechte
Position) auf einen Winkel von maximal 45° zur Senkrechten
nach links geneigt werden.
Abb. 17
Abb. 18
Abb. 19
Abb. 20
