Evolution R210 CMS Instructions Originales page 102

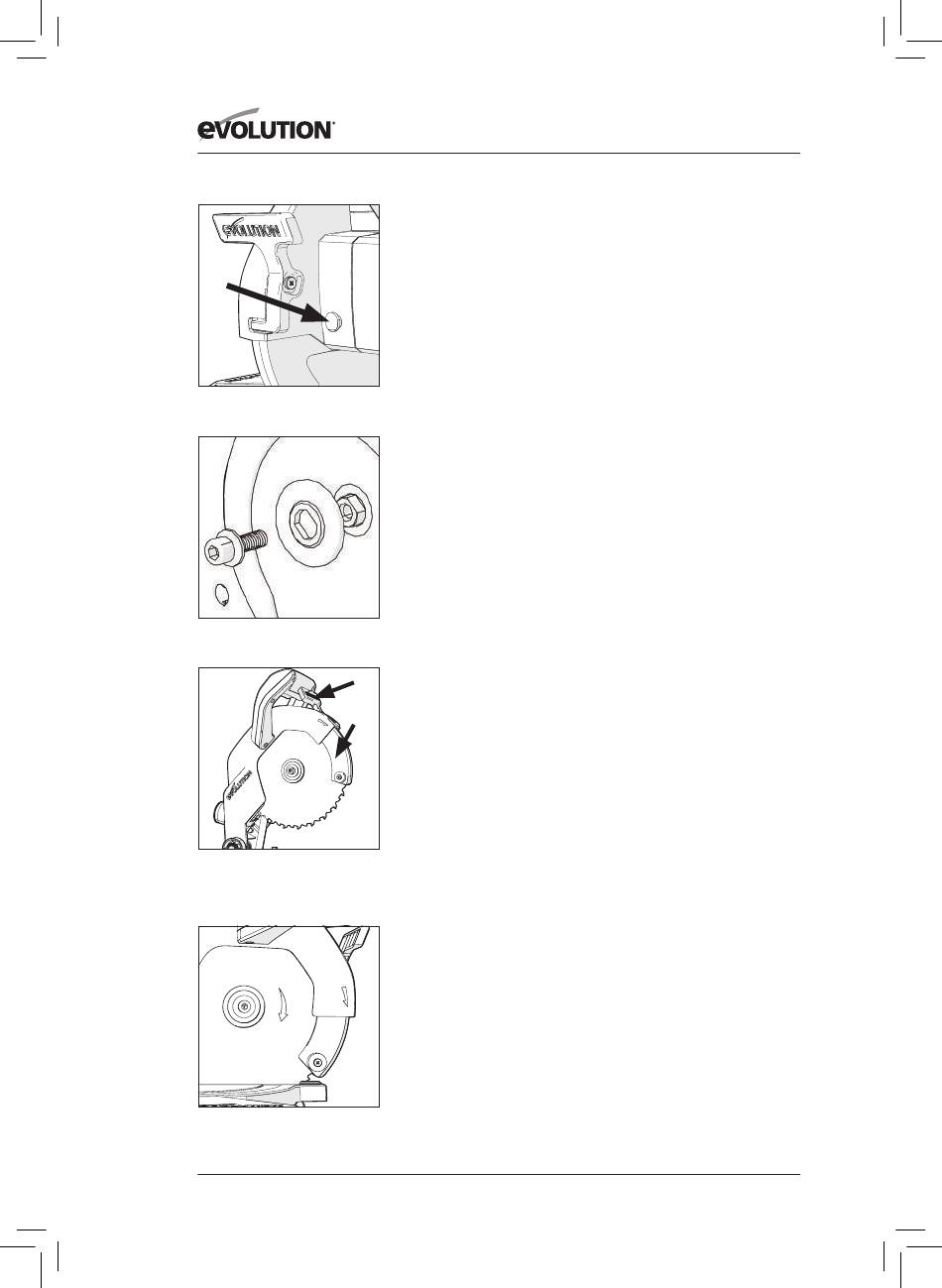

Fig. 26
Fig. 27
A
B
Fig. 28
A B
Fig. 29
Avvertenza: Si consiglia all'operatore di valutare l'utilizzo di
guanti protettivi durante il maneggiamento della lama nelle fasi
di installazione o sostituzione della stessa.
Attenzione: Utilizzare esclusivamente lame originali Evolution
o lame espressamente raccomandate da Evolution Power Tools
e che siano progettate per il presente utensile. Accertarsi che la
velocità massima della lama sia più elevata di quella del motore
dell'utensile.
Avvertenza: I riduttori del foro delle lama devono essere
utilizzati esclusivamente
in accordo con le istruzioni dei produttori.
Attenzione: La vite del mandrino è dotata di filettatura a
sinistra. Girare in senso orario per allentare. Girare in senso
antiorario per stringere.
Spingere e continuare a esercitare pressione sul pulsante di
blocco del mandrino mentre si gira la vite del mandrino stesso
con la chiave esagonale in dotazione finché il pulsante non si
inserisca del tutto nell'albero motore, bloccandolo (Fig. 26).
Continuare a rimuovere la vite del mandrino e la flangia esterna
della lama (Fig. 27). Rilasciare il pulsante di blocco mandrino.
• Assicurarsi che la lama e le flange della lama siano
pulite e libere da detriti di qualsiasi tipo.
• La flangia interna della lama dovrebbe rimanere in posizione,
tuttavia, qualora sia necessario rimuoverla per pulirla, deve
essere ricollocata a posto per il medesimo verso per il quale è
stata estratta.
Per inserire la lama, spingere il pulsante di rilascio del coprilama
inferiore, (A) ruotare tale coprilama (B) verso quello superiore e
tenerlo in tale posizione (Fig. 28).
Installare la nuova lama sulla flangia interna assicurandosi che
sia posizionata adeguatamente sulla base della flangia stessa,
e quindi rilasciare lentamente il coprilama inferiore nella sua
posizione originaria di chiusura.
Accertarsi che la freccia di rotazione sulla lama (A) combaci con
la freccia di rotazione in senso orario sul coprilama superiore (B)
(Fig. 29).
Avvertenza: I denti della lama devono sempre essere
indirizzati in avanti verso il lato anteriore della sega.
Installare la flangia esterna (1) (lato piatto sull'utensile),
la rondella (2) e la vite del mandrino (3) (Fig. 30).
Spingere e continuare ad esercitare pressione sul pulsante di
blocco del mandrino mentre si stringe la vite del mandrino
stesso con la chiave esagonale in dotazione finché il pulsante
non si inserisca del tutto nell'albero motore, bloccandolo (Fig.
26).
Serrare la vite del mandrino con moderata forza, ma non
avvitare eccessivamente. Prima di avviare l'utensile, accertarsi
che la chiave esagonale sia rimossa e che il pulsante di blocco
del mandrino sia rilasciato.. Accertarsi che il coprilama sia del
tutto operativo prima di utilizzare l'utensile.
UTILIZZO DEGLI ACCESSORI OPZIONALI
(8.12)
EVOLUTION
Non in dotazione con la fornitura iniziale
(vedere "Accessori supplementari").
