MONTAGGIO E PREPARAZIONE
(7.1)
ATTENZIONE: Scollegare sempre la sega dalla fonte di
alimentazione prima di eseguire qualunque regolazione.

MONTAGGIO PERMANENTE DELLA

(7.2)
TRONCATRICE
Per ridurre il rischio di infortuni causati da movimenti imprevisti
della sega, posizionare la stessa nella postazione desiderata
su un banco da lavoro o su altro tipo di supporto adeguato. La
base della sega è dotata di quattro fori di montaggio attraverso
i quali possono essere fatti passare idonei bulloni (non in
dotazione) per ancorare la troncatrice. Qualora l'utilizzo della
sega sia previsto in un'unica postazione, ancorarla in maniera
permanente al banco da lavoro tramite adeguati sistemi di
fissaggio (non in dotazione). Utilizzare rondelle e dadi di
bloccaggio sul piano inferiore del banco da lavoro (Fig. 1).
• Per evitare infortuni causati da detriti volanti, posizionare
la sega in modo tale che altre persone o passanti non si
avvicino troppo (o le passino dietro).
• Collocare la sega su una superficie salda e in piano dove
sia garantito molto spazio per lo spostamento e l'adeguato
sostegno dei pezzi da lavorare.
• Sostenere la sega in maniera tale che il banco utensile sia in
piano e la sega non oscilli.
Imbullonare o bloccare saldamente con morsetti la sega al suo
supporto o al banco da lavoro.
PER USO PORTATILE
(7.3)
• Montare la sega su un pezzo di compensato o
di MDF di spessore 18 mm (dimensioni minime
raccomandate 800 mm x 500 mm)
usando dei sistemi di bloccaggio adeguati (non in
dotazione).
• Potrebbe essere necessario effettuare una svasatura per
le rondelle, i dadi, ecc. sul piano inferiore del pannello di
montaggio in compensato o MDF per evitare una superficie
di lavoro irregolare.
• Utilizzare un morsetto a G per bloccare il pannello di
montaggio sulla superficie di lavoro (Fig. 2).
Avvertenza: Alcuni modelli sono dotati di un braccio
stabilizzante superiore che si trova immediatamente sotto il
perno di smusso.
Se presente, il braccio dovrebbe essere dispiegato/ritirato dalla
base, in particolar modo se l'utensile deve essere utilizzato in
maniera autonoma su un banco da lavoro (Fig. 3).
Tale braccio fornirà stabilità aggiuntiva per prevenire che
l'utensile si capovolga nel caso di un repentino rilascio della
testa da taglio.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)

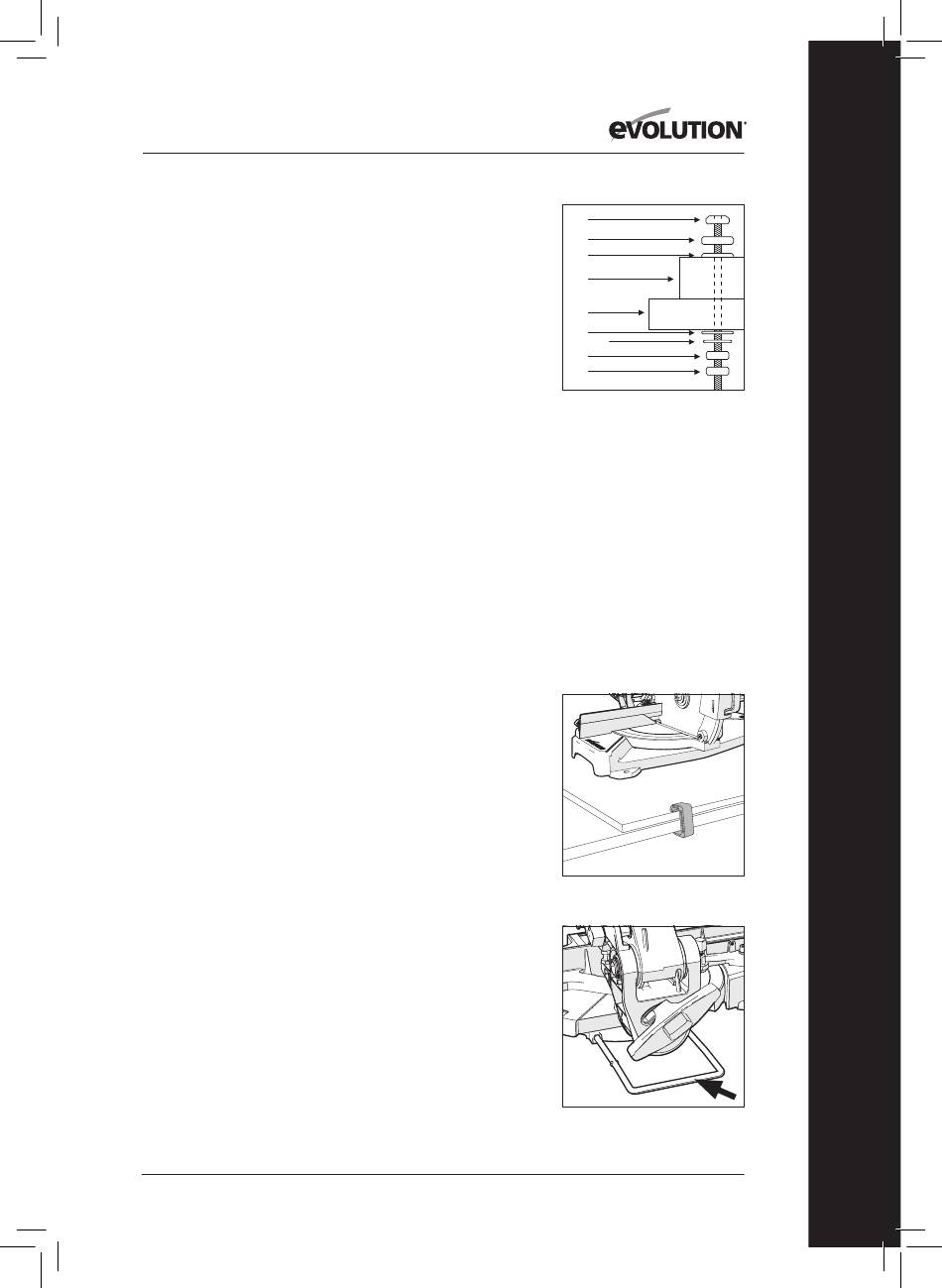

Fig. 1
(1) Bullone a testa esagonale
(2) Rondella
(3) Rondella piatta
(4) Base troncatrice
(5) Banco da lavoro
(6) Rondella piatta
(7) Rondella
(8) Dado esagonale
(9) Dado di bloccaggio
Fig. 2
Fig. 3
