• Należy upewnić się, że głowica tnąca znajduje się w pozycji
zablokowanej, z bolcem blokującym wsuniętym całkowicie w
gniazdo. (Rys. 16).
• Należy umieścić ekierkę na stole, przykładając jeden krótszy bok
do ogranicznika, a drugi krótszy bok do tarczy (unikając kontaktu z
końcówkami z węglika wolframu TCT) (Rys. 14).
• Powyższy krok należy powtórzyć z obu stron tarczy.
• Jeśli konieczna jest regulacja, należy poluzować śruby mocujące
ogranicznik za pomocą klucza imbusowego 5 mm
(nie załączony).
• Należy ponownie ustawić ogranicznik w podłużnych otworach,
aby uzyskać odpowiednie ustawienie.
• Należy mocno dokręcić śruby imbusowe.
WSKAŹNIK I SKALA REGULACJI KĄTA UKOSU
Uwaga: Podwójna skala kąta ukosu znajduje się po prawej stronie
stołu obrotowego. Mały wskaźnik na podstawie urządzenia wskazuje
wybrany kąt (Rys. 15).
KOŃCOWA KONTROLA USTAWIEŃ
Po zakończeniu regulacji należy wykonać następujące kroki
(urządzenie pozostaje wyłączone i odłączone od źródła zasilania):
• Należy wybrać wszystkie ustawienia krańcowe maszyny.
• Należy obniżyć tarczę do najniższej pozycji i ręcznie wprawić ją
w ruch (przed wykonaniem tej czynności zalecane jest założenie
rękawic) w celu upewnienia się, że tarcza nie nachodzi na żadną
część obudowy urządzenia ani na osłony.
PRZYGOTOWANIE DO WYKONANIA CIĘCIA
(8.5)
OSTRZEŻENIE: Nie wolno się wychylać.
Należy zachowywać równowagę i odpowiednie ułożenie stóp. Należy
stać z boku w takim położeniu, aby twarz i ciało nie znajdowały się na
linii ewentualnego odrzutu.
Wykonywanie cięć jedną ręką jest główną przyczyną
wypadków i nie należy próbować wykonywać cięć w ten
sposób.
• Należy upewnić się, że przedmiot obróbki jest nieruchomo
oparty o ogranicznik i jeśli to możliwe, przymocowany do stołu za
pomocą zacisku przytrzymującego.
• Stół ukośnicy powinien zostać oczyszczony z pyłu itp. przed
zamocowaniem przedmiotu obróbki w odpowiedniej pozycji.
• Należy upewnić się, że odcięte kawałki materiału można
swobodnie odsunąć na bok od ostrza po zakończeniu
wykonywania cięcia. Należy upewnić się, że odcięte kawałki nie
mogą ulec zablokowaniu w żadnej części urządzenia.
• Nie używać tej pilarki do cięcia małych kawałków materiału. Jeśli
podczas przecinania materiału dłonie lub palce będą znajdować
się w odległości mniejszej niż 150 mm od ostrza, oznacza to, że
przedmiot obróbki jest zbyt mały.

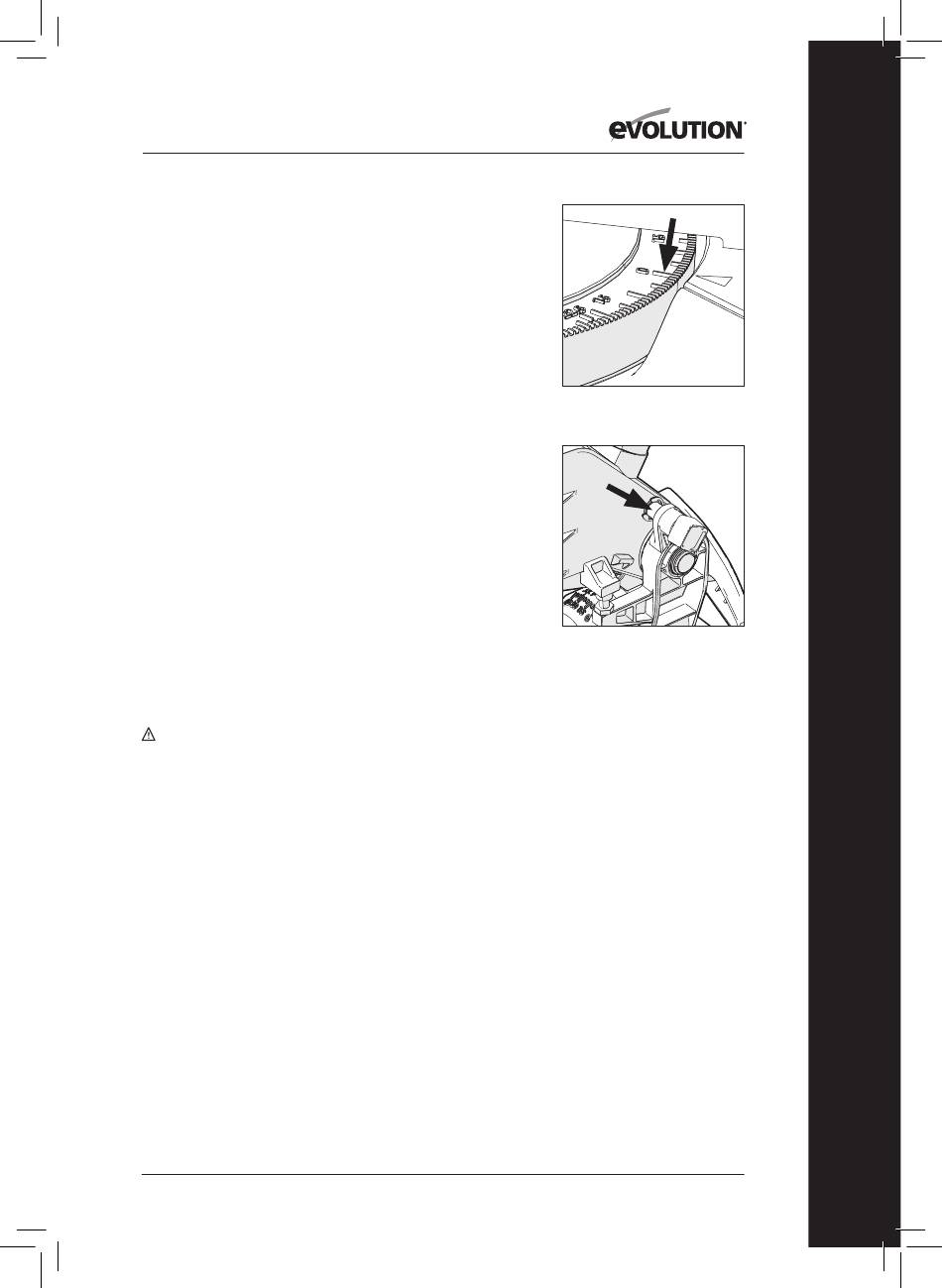

Rys. 15
Rys. 16
