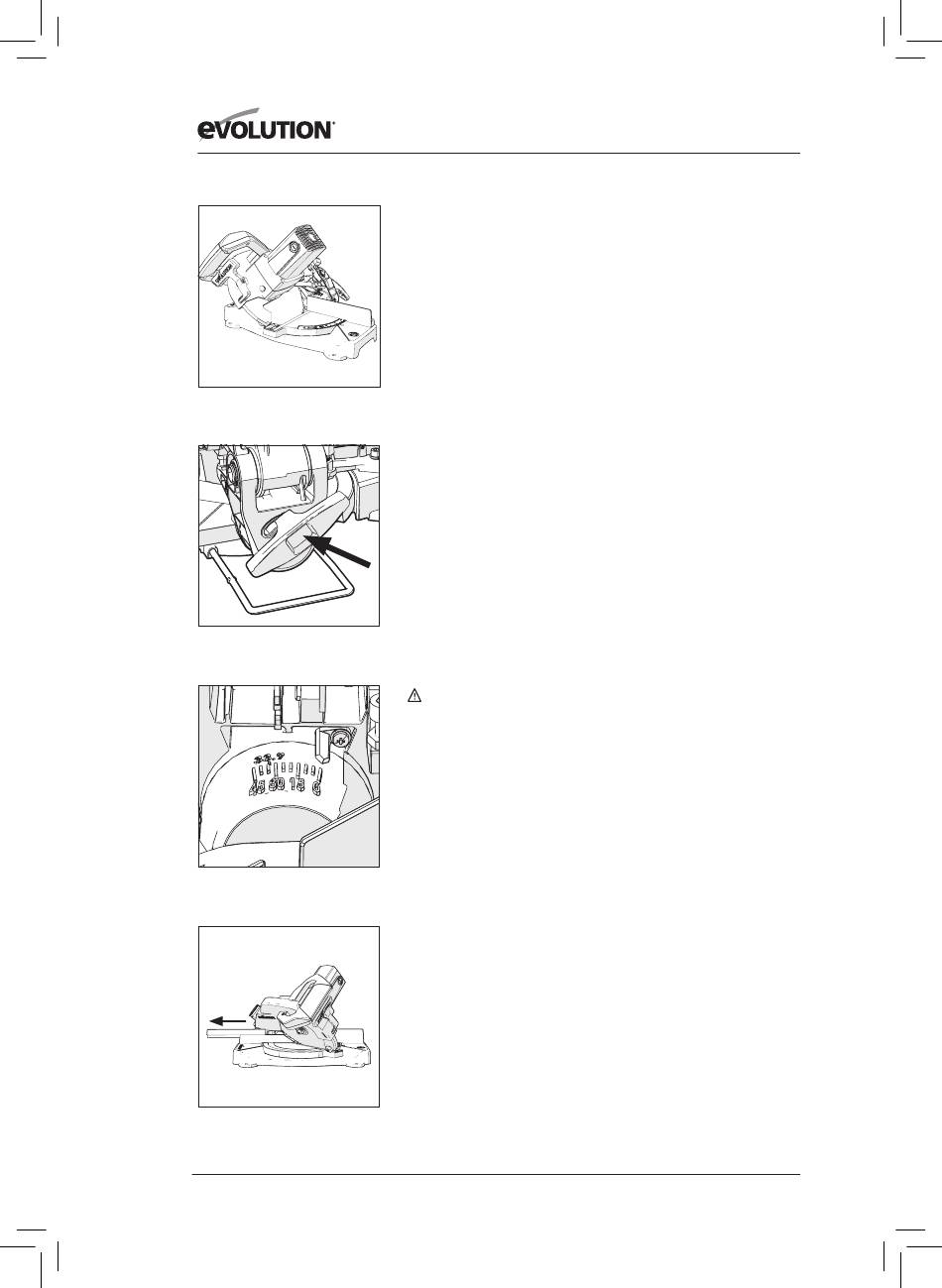

Abb. 21
Abb. 22
Abb. 23
Abb. 24
Um den Schneidkopf nach links zu neigen:
• Lösen Sie den Verriegelungsgriff der Schräge. (Abb. 22)
• Neigen Sie den Schneidkopf in den gewünschten Winkel. Die
Einstellung wird durch einen eingearbeiteten Winkelmesser
erleichtert. (Abb. 23)
• Ziehen Sie den Verriegelungsgriff der Schräge wieder fest,
sobald der gewünschte Winkel ausgewählt wurde.
Nach vollständigem Abschluss des Schnittes:
• Lassen Sie den EIN/AUS-Auslöser los, doch halten Sie Ihre
Hände in ihrer Position und warten Sie, bis das Sägeblatt
vollständig zum Stillstand gekommen ist.
• Lassen Sie den Schneidkopf in seine aufrechte Position
fahren. Dabei muss der untere Messerschutz die Zähne des
Sägeblattes komplett umschließen, bevor Sie die Hände von
der Maschine nehmen dürfen.
• Führen Sie den Schneidkopf in die senkrechte Position zurück.
• Ziehen Sie die Verriegelungsschraube der Schräge wieder fest.
DOPPELGEHRUNGSSCHNITT (Abb. 24)
(8.7)
Ein Doppelgehrungsschnitt ist eine Kombination aus
gleichzeitig durchgeführtem Gehrungs- und Schrägschnitt.
Falls Sie einen Doppelgehrungsschnitt durchführen möchten,
wählen Sie die gewünschten Schräg- und Gehrungspositionen,
wie zuvor beschrieben.
WARNUNG: Stellen Sie stets sicher, dass der Schneidweg
des Sägeblattes nicht durch den Anschlag der Maschine
oder jegliche andere Maschinenteile behindert wird. Führen
Sie einen Probelauf mit getrennter Stromversorgung durch.
Passen Sie, sofern notwendig, den linken Bereich des
Anschlags an.
SCHNEIDEN GEBOGENER WERKSTOFFE (Abb. 25)
(8.8)
Prüfen Sie vor dem Schneiden stets, ob ein Werkstück
gebogen ist. Falls es gebogen ist, muss das Werkstück wie
gezeigt positioniert und geschnitten werden. Legen Sie das
Werkstück niemals falsch ein und schneiden Sie es keinesfalls
ohne Abstützung durch den Anschlag.
ENTFERNEN VERKLEMMTER WERKSTOFFE
(8.9)
• Schalten Sie die Säge AUS, indem Sie den EIN/AUS-Auslöser
loslassen.
• Warten Sie, bis das Sägeblatt zu einem vollständigen
Stillstand gekommen ist.
• Trennen Sie die Säge von der Stromversorgung.
• Entfernen Sie vorsichtig jegliche verklemmte Materialen aus
der Maschine.
• Prüfen Sie den Zustand und die Funktionsfähigkeit der
