CIĘCIE UKOŚNE (Rys. 19)
Stół obrotowy w tym urządzeniu może zostać obrócony do 45° w
lewo lub w prawo ze swojej normalnej pozycji przecinania (ukos
0°). Progi domyślne 45°, 30°, 22.5°, 15° i 0° znajdują się zarówno po
prawej, jak i po lewej stronie.
• Należy poluzować śrubę blokującą ukos (Rys. 20) , obracając ją w
kierunku przeciwnym do ruchu wskazówek zegara.
• Należy obrócić stół obrotowy do odpowiedniego kąta. Kątomierz
do mierzenia kąta ukosu został umieszczony na stole obrotowym,
aby wspomóc odpowiednie ustawienie.
• Należy dokręcić śrubę blokującą ukos po uzyskaniu
odpowiedniego kąta.
OSTRZEŻENIE: Dokręcanie śruby blokującej ukos nawet po
wybraniu progu domyślnego jest ważną i dobrą praktyką.
PRZECHYLANIE GŁOWICY TNĄCEJ DO CIĘCIA
SKOŚNEGO
Cięcia skośne (Rys. 21) wykonuje się przy ustawieniu stołu
obrotowego pod kątem ukosu 0°.
Uwaga: Konieczne może okazać się wyregulowanie górnej części
ogranicznika, aby zapewnić odpowiednią przestrzeń dla poruszającej
się głowicy tnącej. (Zobacz Stronę 16)
Głowicę tnącą można przechylać od ustawienia normalnego 0°
(pozycja prostopadła) do pozycji pochylonej pod kątem maks. 45°,
tylko od pozycji prostopadłej w lewo.
Aby przechylić głowicę tnącą w lewo, należy:
• poluzować dźwignię blokady skosu (Rys. 22).
• nachylić głowicę tnącą do żądanego kąta. Urządzenie posiada
skalę w postaci kątomierza w celu ułatwienia tego
ustawienia (Rys. 23).
• dokręcić śrubę blokującą skos po uzyskaniu odpowiedniego kąta.
Po zakończeniu wykonywanego cięcia należy:
• zwolnić przełącznik zapłonu ON/OFF, ale nie zmieniać ułożenia
dłoni aż do całkowitego zatrzymania ostrza.
• pozwolić, aby głowica tnąca uniosła się do pozycji górnej. Dolna
osłona ostrza musi zostać całkowicie opuszczona, zanim dłonie
zostaną zdjęte z urządzenia.
• przywrócić głowicę tnącą do pozycji prostopadłej.
• dokręcić śrubę blokującą skos.
CIĘCIE ZŁOŻONE (Rys. 24)
(8.7)
Cięcie złożone to połączenie cięć ukośnych i skośnych zastosowanych
jednocześnie. W przypadku konieczności wykonania cięcia złożonego
należy wybrać żądane ustawienie skosu i ukosu w sposób opisany
powyżej.
OSTRZEŻENIE: Należy zawsze sprawdzić, czy tor przebiegu
ostrza nie zahacza o ogranicznik lub inne części urządzenia. Należy
przeprowadzić test „na sucho", kiedy urządzenie odłączone jest od
zasilania.

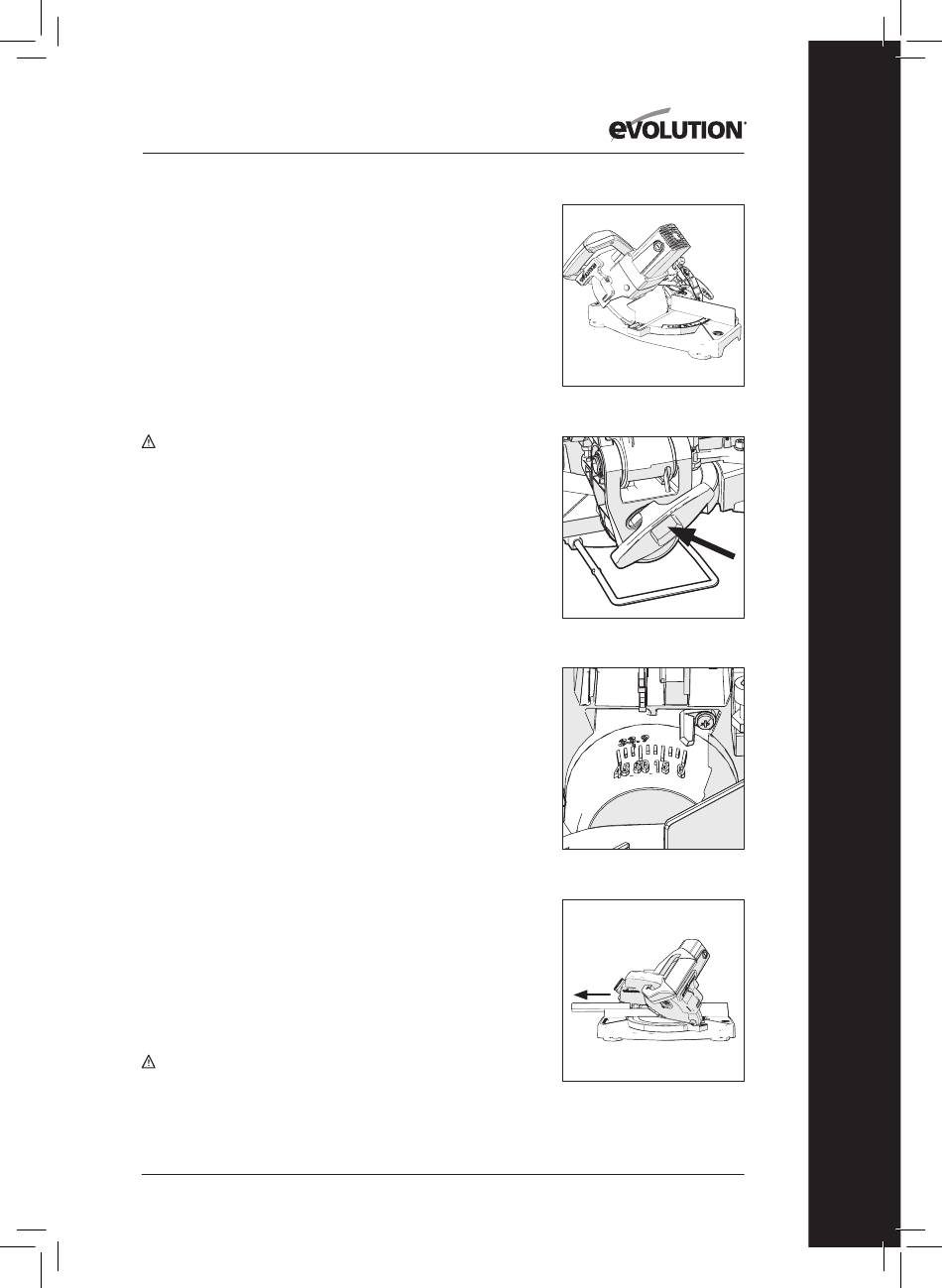

Rys. 21
Rys. 22
Rys. 23
Rys. 24
121
PL
