trayectoria de la hoja de sierra.
• Sujete firmemente la pieza de trabajo a la mesa y apóyela contra el
tope-guía para evitar cualquier movimiento.
• Utilice una prensa si es posible, pero asegúrese de que está
colocada de manera que no interfiera con la trayectoria de la hoja
de sierra o de otras piezas móviles de la herramienta.
• Evite las operaciones difíciles y aquellas posiciones de las manos en
las que un deslizamiento repentino podría hacer que los dedos o la
mano se desplazarean hacia la hoja de sierra.
• Antes de realizar un corte real, lleve a cabo un "ensayo" con la
herramienta desconectada de manera que pueda ver la trayectoria
de la hoja de sierra.
• Mantenga sus manos en su posición hasta que haya soltado el
gatillo del interruptor de Encendido/Apagado y la hoja de sierra se
haya detenido por completo.

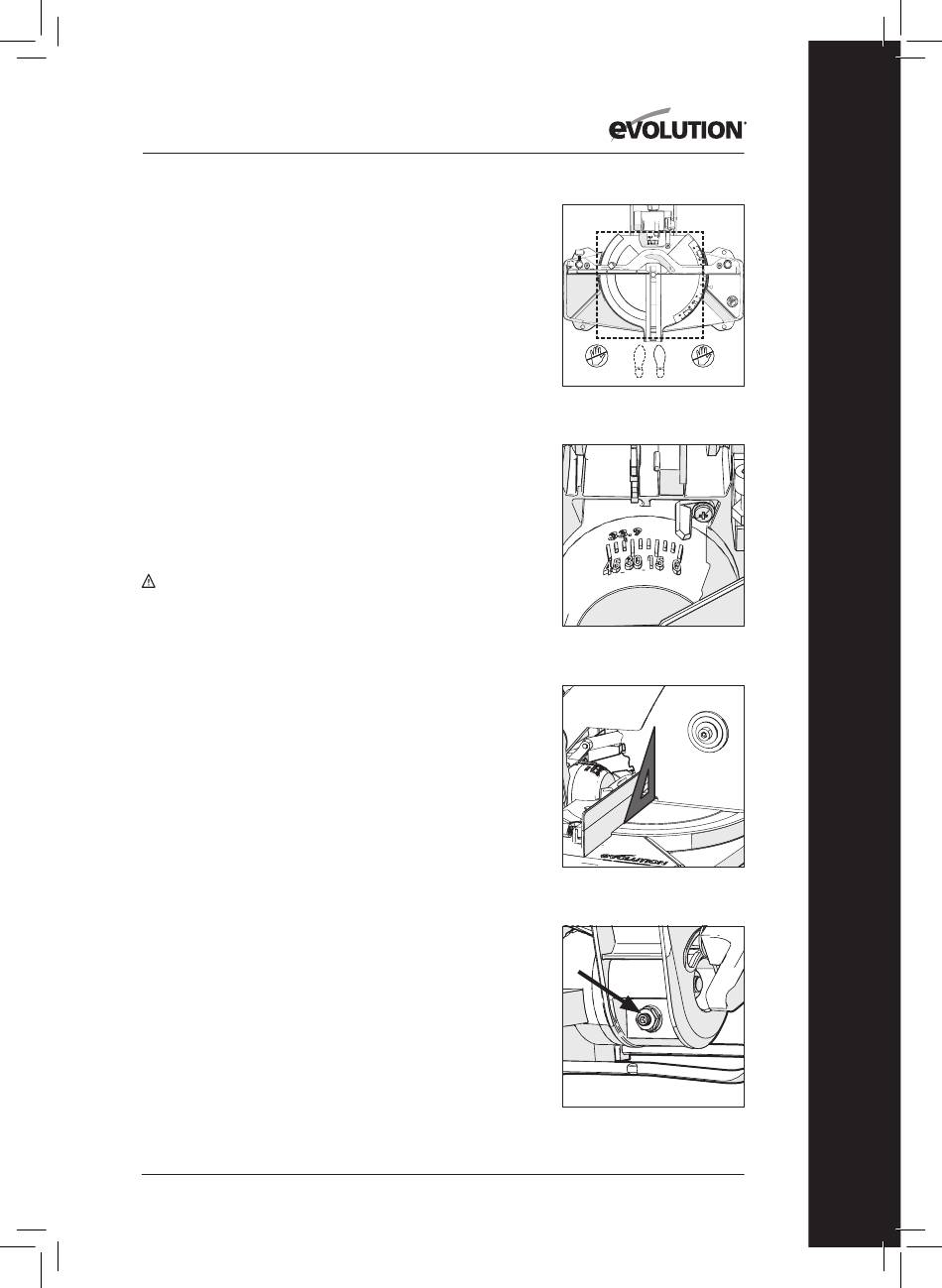

AJUSTE DE LA PRECISIÓN DE LOS ÁNGULOS
(8.4)
Esta herramienta permite llevar a cabo varias comprobaciones y
ajustes. El operador necesitará una escuadra de 45°/45°/90° (no
suministrada) para efectuar tales comprobaciones y ajustes.
ADVERTENCIA: Las comprobaciones y ajustes deben
únicamente realizarse con la herramienta desconectada de la fuente
de alimentación.
ÁNGULOS DE BISEL (0 y 45°)
Ajuste del tope de bisel a 0 °
• Asegúrese de que el cabezal de corte está en su posición inferior
bloqueado con el pasador de retención totalmente encajado
(ver fig.16).
• Compruebe que el cabezal de corte está en posición vertical,
apoyado contra su tope, y que el puntero de bisel señala 0 ° en
la escala (Fig. 8).
• Coloque la escuadra sobre la mesa con uno de los lados cortos
contra la base de la mesa y el otro contra la hoja de sierra
(evitando las puntas de carburo de tungsteno de los dientes de la
hoja de sierra) (Fig. 9).
• Si la hoja de sierra no está a 90° (ángulo recto) respecto a la mesa, se
requiere un ajuste.
• Afloje la palanca de bloqueo del bisel e incline la cabeza de corte
hacia la izquierda.
• Afloje la contratuerca del tornillo de ajuste del ángulo de bisel
con una llave de 10 mm y una llave hexagonal de 3 mm (no
suministradas) (Fig. 10).
• Utilice la llave hexagonal para enroscar o desenroscar el tornillo
para ajustar el ángulo de la hoja de sierra.
• Vuelva a colocar el cabezal de corte en su posición vertical y vuelva
a verificar la alineación angular con la escuadra.
• Repita los pasos anteriores hasta que se alcance la alineación
angular correcta.
• Apriete firmemente la contratuerca del tornillo de ajuste del ángulo
de bisel.
libre de manos
Fig. 7
Fig. 8
Fig. 9
Fig. 10
57
Zona
No-Hands Zone No-Hands Zone
No-Hands Zone
ES
