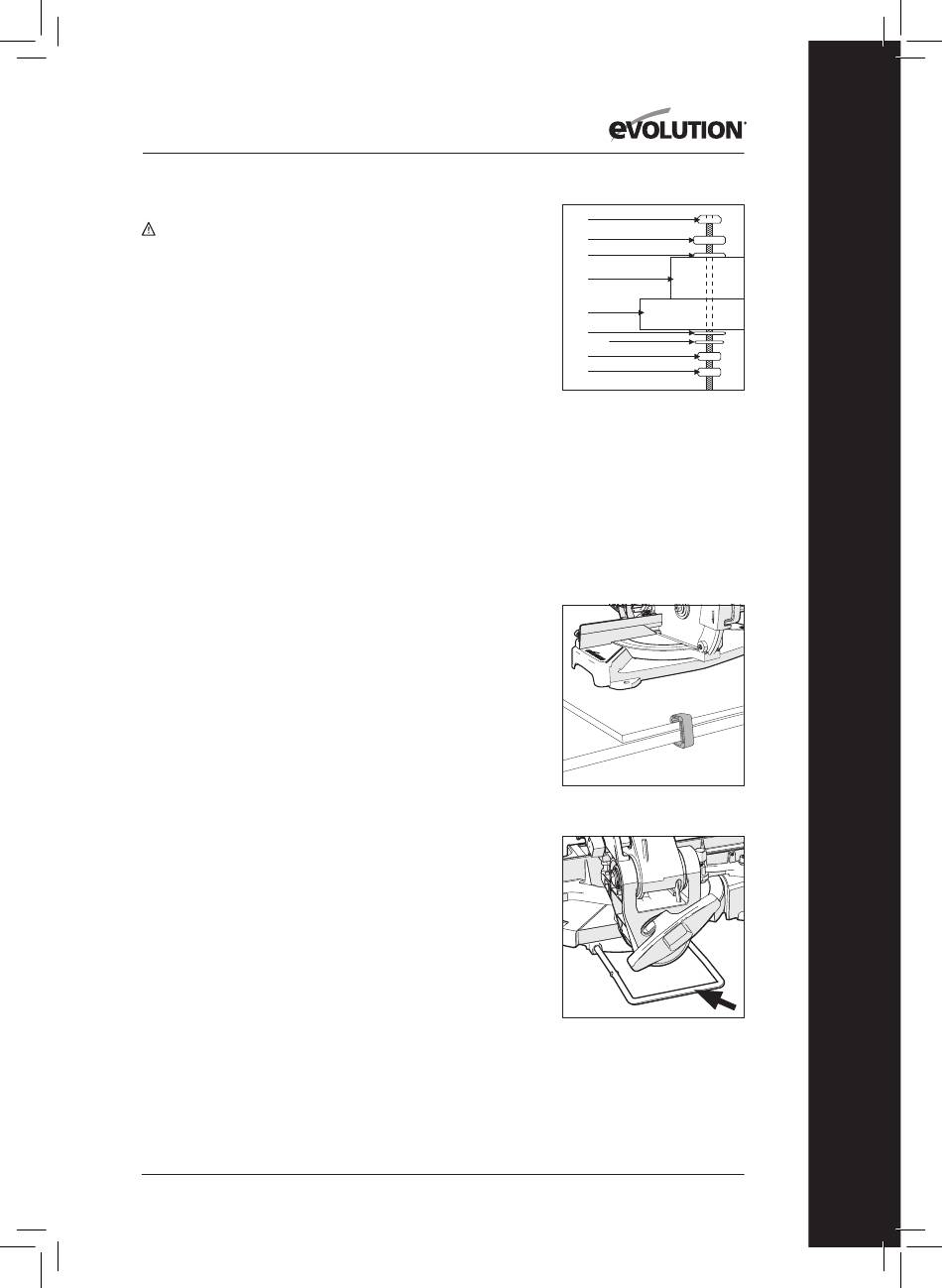

MONTAJE Y PREPARACIÓN
(7.1)
ADVERTENCIA: Desconecte siempre la sierra de la fuente
de alimentación antes de realizar cualquier ajuste.
MONTAJE PERMANENTE DE LA SIERRA
(7.2)
INGLETADORA
Para reducir el riesgo de lesiones derivadas de un movimiento
inesperado de la sierra, colóquela en la posición deseada sobre un
banco de trabajo u otro soporte adecuado para herramientas. La
base de la sierra dispone de cuatro orificios de montaje en los que
introducir los tornillos adecuados (no suministrados) para fijar la
sierra ingletadora. Si la sierra se va a utilizar en un único lugar de
trabajo, fíjela de forma permanente al banco de trabajo utilizando
dispositivos de fijación apropiados (no suministrados). Utilice
tuercas y arandelas de seguridad en la cara inferior del banco de
trabajo (Fig. 1).
• Para evitar lesiones causadas por recortes proyectados, coloque la
sierra de modo que ninguna persona pueda estar demasiado cerca
(o detrás) de ella.
• Coloque la sierra sobre una superficie firme y nivelada con espacio
suficiente para manejar y apoyar de forma adecuada la pieza de
trabajo.
• Apoye la sierra de modo que la mesa de la herramienta esté
nivelada y la sierra no se balancee.
• Atornille o sujete firmemente la sierra ingletadora al soporte o
banco de trabajo.
PARA USO PORTÁTIL
(7.3)
• Monte la sierra sobre una pieza de 18 mm de espesor de madera
contrachapada o tablero de DM (tamaño mín. recomendado: 800
mm x 500 mm) utilizando los dispositivos de fijación adecuados (no
suministrados).
• Puede ser necesario avellanar las arandelas, tuercas, etc. en la cara
inferior de la pieza de madera contrachapada o DM para evitar una
superficie de trabajo desnivelada.
• Utilice abrazaderas-G para fijar el tablero de montaje a la superficie
de trabajo (Fig. 2).
Nota: algunas herramientas están provistas de un brazo
estabilizador posterior, localizado justo debajo de la palanca de
bloqueo del bisel.
En caso de disponer de dicho brazo, éste deberá desplegarse/
retirarse de la base, especialmente si la herramienta se va a utilizar
sin estar fijada a un banco de trabajo (Fig. 3).
Este brazo proporcionará estabilidad adicional para evitar que
la herramienta pueda caerse en caso de que se libere de forma
repentina el cabezal de corte.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Fig. 1
(1) Perno de cabeza hexagonal
(2) Arandela de resorte
(3) Arandela plana
(4) Base de la sierra ingletadora
(5) Banco de trabajo
(6) Arandela plana
(7) Arandela de resorte
(8) Tuerca hexagonal
(9) Tuerca de bloqueo
Fig. 2
Fig. 3
55
ES
