Montage, Installation, Umbau und Aufrüstung
6.3.3.1 Schlauchanschluss mit Stützhülse und Klemmring

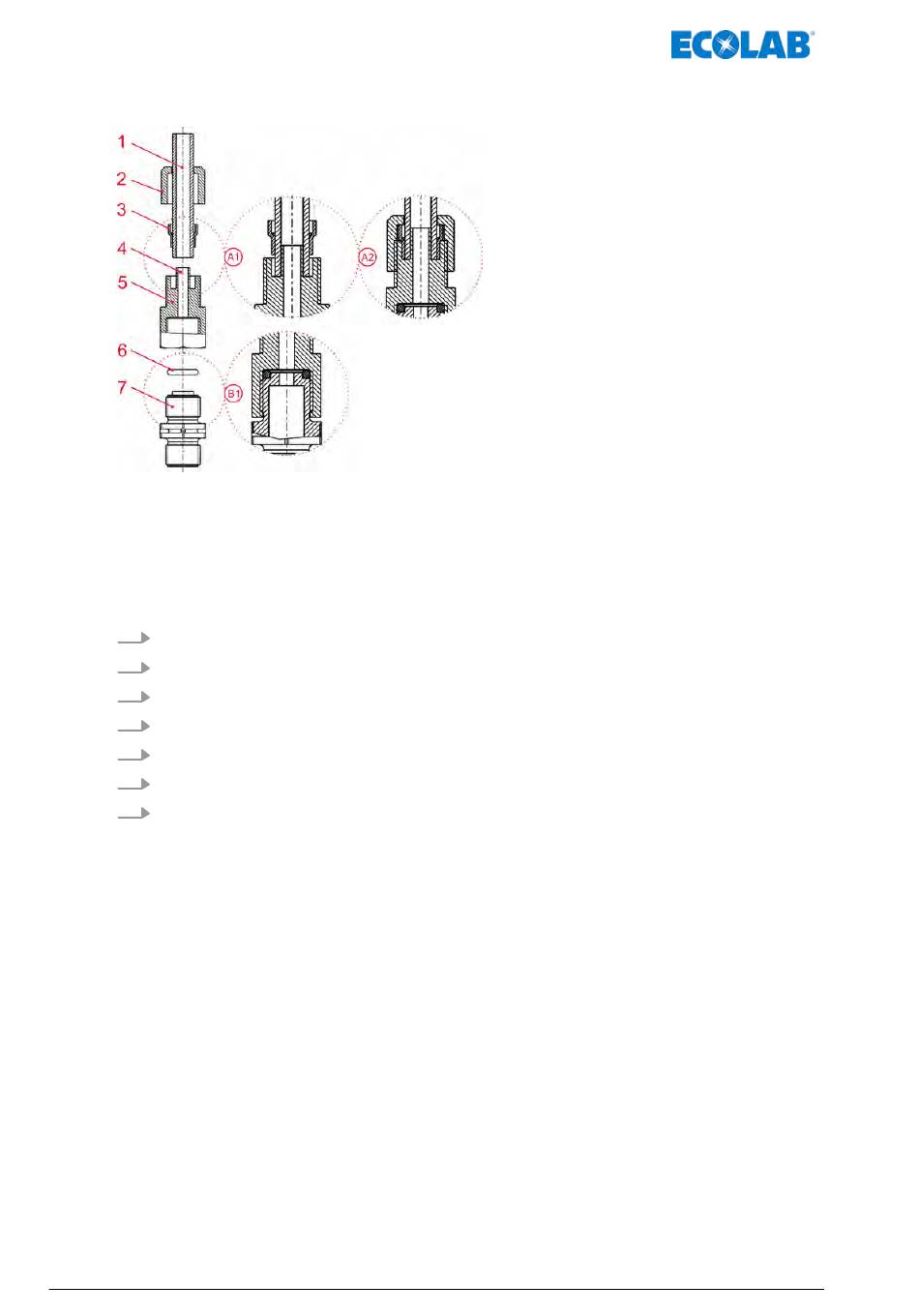

Abb. 10: Rohr- und Schlauchanschluss mit integrierter Stützhülse
1 Rohr- oder Schlauchanschluss
2 Überwurfmutter
3 Klemmring
4 Aufsteckhülse
5 Aufschraubverschraubung
1. O-Ring (Pos. 6) in Nut von Saug-, bzw. Druckventil (Pos. 7) legen.
2. Überwurfmutter (Pos. 2) festziehen (Detail B1).
3. Schlauch (Pos. 1) gerade abschneiden.
4. Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
5. Klemmring (Pos. 3) über Schlauch (Pos. 1) schieben.
6. Schlauch (Pos. 1) bis zum Anschlag auf Stützhülse (Pos. 4) schieben (Detail: A1).
7. Aufschraubverschraubung (Pos. 5) festziehen (Detail A2).
417102264 Rev. 5-01.2019
6 O-Ring
7 Saug-, Druckventil
A1 Rohr bzw. Schlauch aufgesteckt
A2 Sollzustand nach Zusammenbau
B1 Ventilanschluss: Sollzustand nach Zusammenbau
38
