6.3.1.2 Anschluss von Saug- und Druckleitungen (Dosierleitungen)

VORSICHT!
Achten Sie darauf, dass beim Anschluss der Saug- und Druckleitung die
O-Ringe auf den Anschlüssen montiert sind, um die notwendige
Abdichtung zu erreichen.
Zum Schutz der Dosieranlage wird die Verwendung einer Sauglanze mit
Leermeldeeinrichtung und Schmutzfänger aus unserem Zubehörprogramm
dringend empfohlen! Die Leermeldeeinrichtung schaltet bei Unterschreitung
eines bestimmten Behälter-Niveaus die Pumpe ab.
6.3.1.2.1 Schlauchanschluss mit Stützhülse und Klemmring
1
2
3
4
5
6
6

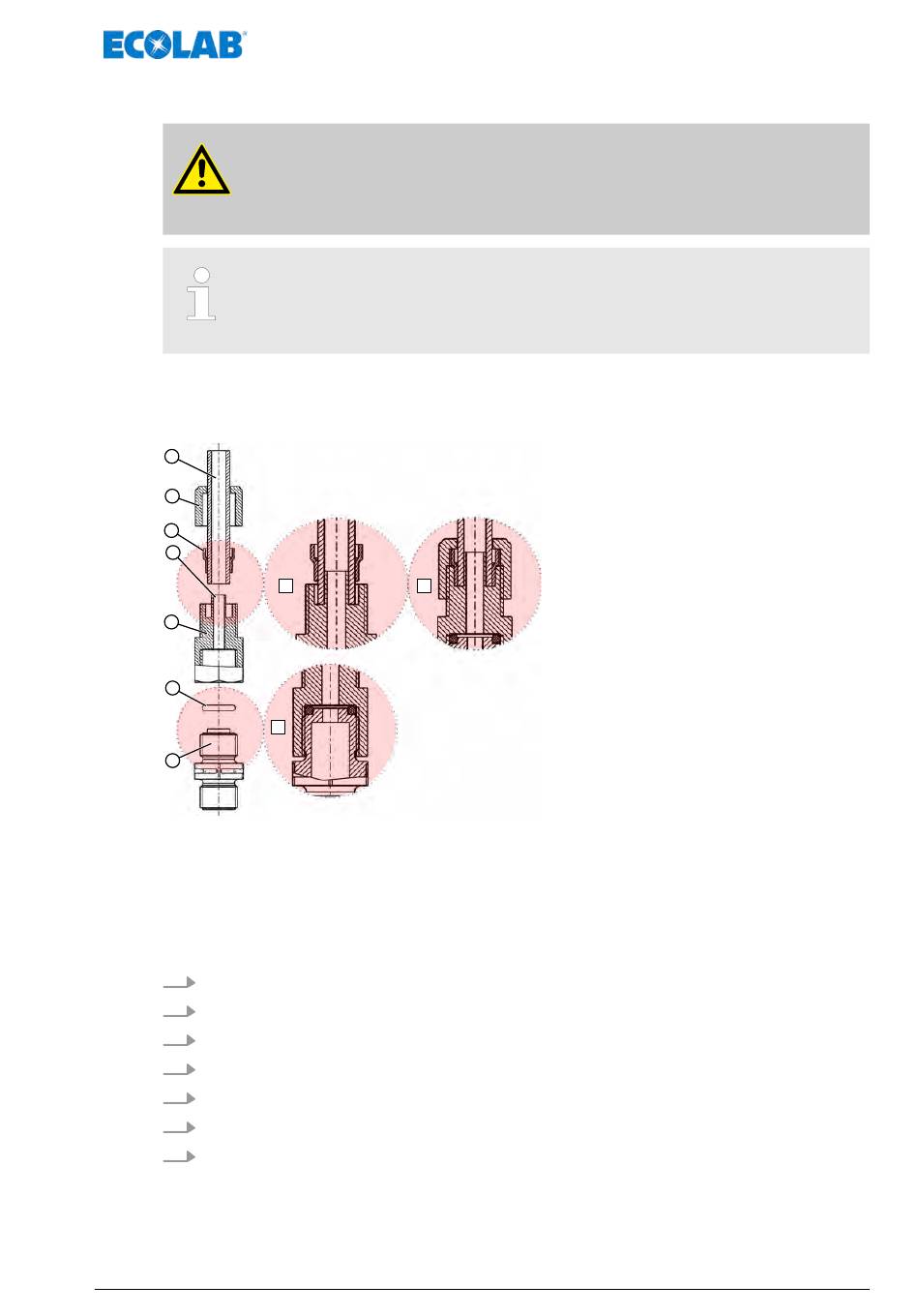

Abb. 10: Rohr- und Schlauchanschluss mit integrierter Stützhülse
1 Rohr- oder Schlauchanschluss
2 Überwurfmutter
3 Klemmring
4 Aufsteckhülse
5 Aufschraubverschraubung
1. O-Ring (Pos. 6) in Nut von Saug-, bzw. Druckventil (Pos. 7) legen.
2. Aufschraubverschraubung (Pos. 5) festziehen (Detail B1).
3. Schlauch (Pos. 1) gerade abschneiden.
4. Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
5. Klemmring (Pos. 3) über Schlauch (Pos. 1) schieben.
6. Schlauch (Pos. 1) bis zum Anschlag auf Stützhülse (Pos. 4) schieben (Detail: A1).
7. Aufschraubverschraubung (Pos. 5) festziehen (Detail A2).
A1 A2
B1
Montage und Installation
6 O-Ring
7 Saug-, Druckventil
A1 Rohr bzw. Schlauch aufgesteckt
A2 Sollzustand nach Zusammenbau
B1 Ventilanschluss: Sollzustand nach Zusammenbau
