9
raccordement
cable de raccordement
au secteur
bleu
noir
vert/jaune
10
Touche
SORTIE
Touche
ENTREE
Touche STOP
11
ON
DIP
1
2
3
4
5
6
7
8
Couvercle de touche
Interrupteur DIP DEL
12
ON
F
1
AUTO
R
A
13
N
Ç
A
I
S
14
ON
1
2
3
4
5
30

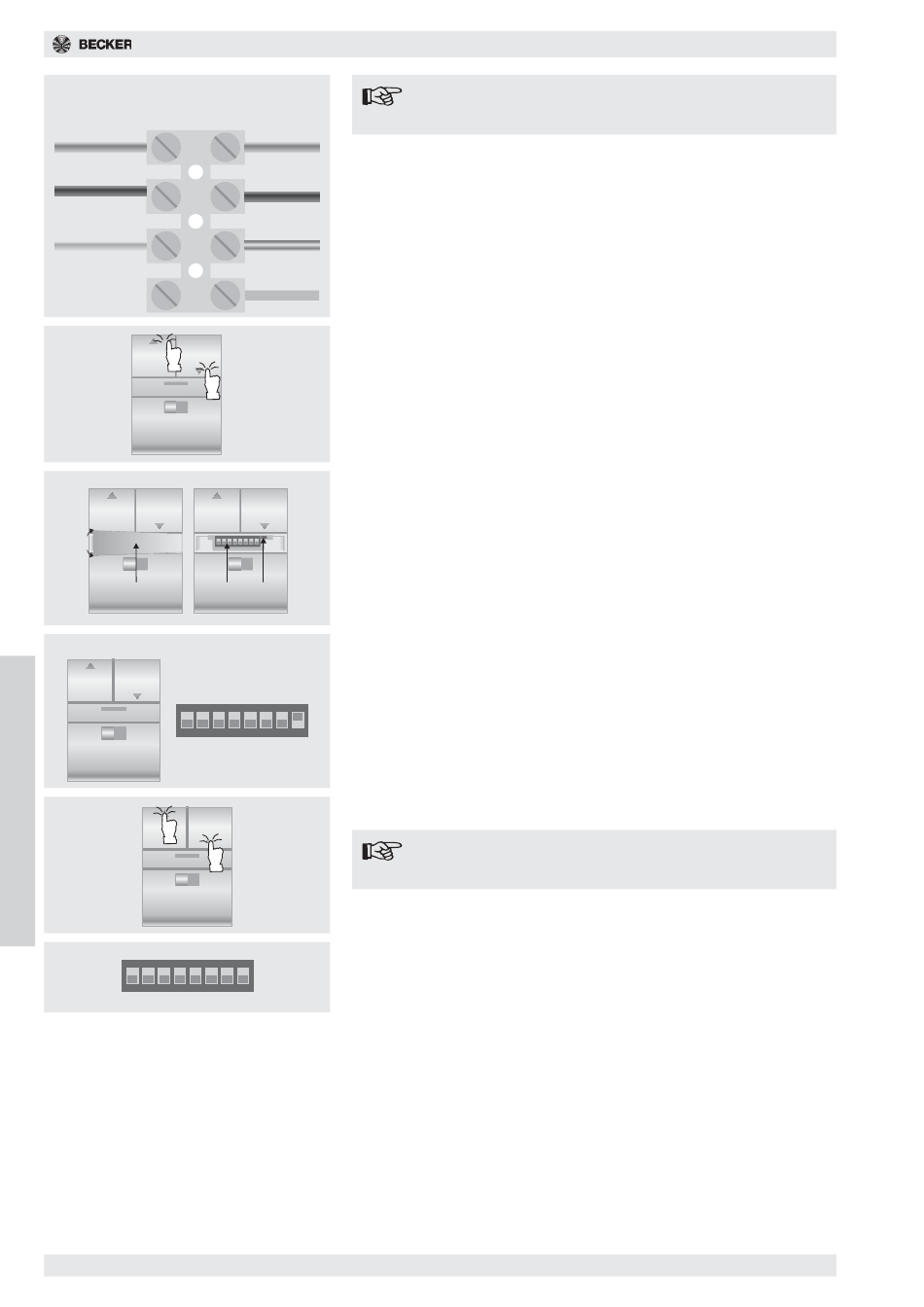

Instructions d'utilisation R8/17SF à R120/11SF et R8/17SF+ à R120/11SF+
du moteur
bleu

Affectation Emetteur mural / Moteur de protection solaire

Pour faire fonctionner le moteur à commande radio, il doit être affecté à
noir
l'émetteur correspondant (TouchControl). Pour ce faire, procéder comme
suit:
1. Raccorder au réseau 230 V AC le moteur à commande radio:
vert/jaune
Noir
Brun
marron
Bleu
Jaune/vert - PE
2. Mettre l'alimentation ou insérer la prise.
3. Dans les 2 minutes suivant l'enclenchement de la tension de réseau, ac-
tionner simultanément les touches ENTREE et SORTIE de l'émetteur (fig.
10).
4. Le moteur à commande radio confirme le processus de programmation en
émettant un double «clic».
Le moteur à commande radio peut alors fonctionner. Si un ordre de dépla-
cement est interrompu par un contrordre, le moteur s'inverse. Pour stopper
le moteur à commande radio, actionner la touche STOP.
Réglage des positions finales
5. Déplacer pour l'avancée souhaitée et stopper en actionnant la touche
ON
DIP
1
2
3
4
5
6
7
8
STOP.
6. Oter le couvercle du TouchControl (fig. 11) et mettre les interrupteurs DIP 1
à 7 sur OFF et l'interrupteur DIP 8 sur ON (fig. 12).
7. Actionner simultanément les touches ENTREE et SORTIE pendant env. 6-7
sec. (fig. 13), jusqu'à ce que le moteur confirme la programmation de la
position finale en émettant 1x un «clic». S'il émet 2 «clic», c'est que la posi-
tion finale était déjà programmée et a été effacée. Répéter alors le point 7.
8. Mettre l'interrupteur DIP 8 sur OFF (fig. 14) et remonter le couvercle.
9. Mettre en marche le moteur à commande radio (la protection solaire), jus-
DIP
qu'à ce qu'il s'arrête de lui-même.
2
3
4
5
6
7
8
Pour ce faire:
En cas de montage à droite: actionner la touche SORTIE
En cas de montage à gauche: actionner la touche ENTREE.
Les positions finales sont à présent réglées. Pour les reprogrammer de nou-
veau, répéter les points 5 à 9.
DIP
6
7
8
Remarque
Il doit y avoir une distance minimale de 80 cm entre le câble
d'alimentation secteur et TouchControl.
- L1
- ouvert, ne pas raccorder
- N
Remarque
En liaison avec un moteur de protection solaire de la série SF
ou SF+, le coulisseau MANUEL/AUTO n'a pas de fonction.
