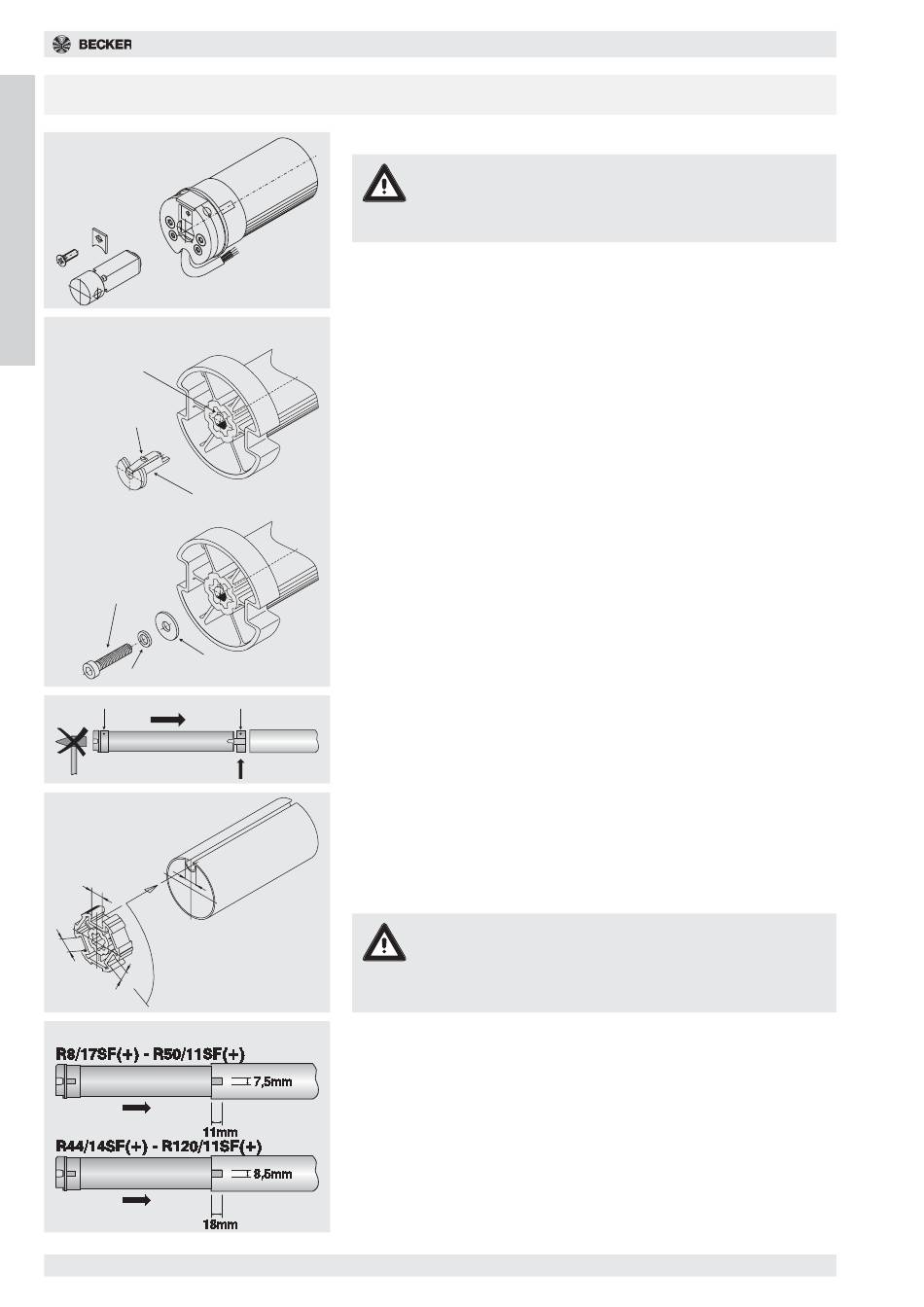

Betriebsanleitung R8/17SF bis R120/11SF und R8/17SF+ bis R120/11SF+

Montage und Inbetriebnahme

Montage des Rohrantriebes

Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
• Montage des Steckzapfens
Der Steckzapfen wird durch ein Halteplättchen gesichert. Zum Lösen des
Steckzapfens Schraube herausdrehen und Halteplättchen entfernen (Abb.
1).
(+)
• Montage des Mitnehmers mit Mitnehmersicherung
R8/17SF(+) bis R20/17SF(+):
Die Einschubrichtung der Mitnehmersicherung ist durch seine Form vorge-
geben. Bei Einschieben der Mitnehmersicherung achten Sie bitte auf das
Einrasten der Rastnase. Dies ist durch ein Klicken hörbar. Überprüfen Sie
den festen Sitz der Sicherung durch Ziehen am Mitnehmer (Abb. 2).
• Montage des Mitnehmers mit Schraubverbindung
R30/17SF(+) bis R120/11SF(+):
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit einer
Unterlegscheibe M6 und einer entsprechenden Zahnscheibe gesichert
(Abb. 2).
• Bei Profilwellen:
Montieren Sie den Antrieb mit entsprechendem Laufring (A) und Mit-
nehmer (B). Schieben Sie den Antrieb mit dem vormontierten Laufring und
Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des
Laufringes und des Mitnehmers in der Welle. (Abb. 3)
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei
einigen Mitnehmern durch Drehen des Mitnehmers in eine andere
Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschie-
dene Maße und ermöglichen Ihnen einen paßgenauen Einbau des Antrie-
B
bes (Abb. 4).
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des
Laufringes mit in die Welle geschoben werden kann. Der Nocken des Lauf-
ringes darf zur Welle kein Spiel haben (Abb. 5).
Verbinden Sie den Mitnehmer des Antriebes grundsätzlich durch Verschrau-
ben
(4 Stück 3,9x10mm bzw. 4,8x10mm) oder Stahl-Blindnieten (4mm bzw. 5mm
Ø). Bohrmaße siehe nebenstehende Tabelle.
B
Die Fa. BECKER empfiehlt, auch das Gegenlager mit der Wickelwelle
zu verschrauben.
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durch-
geführt werden. Vor der Montage ist die Stromzuleitung
spannungsfrei zu schalten. Bitte geben Sie die beiliegenden
Anschlußinformationen dem ausführenden Elektroinstallateur.
mit
der
Wickelwelle.
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohran-
triebs bohren! Der Antrieb darf beim Einschieben in die Wickel-
welle nicht eingeschlagen und nicht fallen gelassen werden!
(Abb. 3 und 6)
Verwenden
Sie
hierfür
Schrauben
