Gebruiksaanwijzing R8/17SF tot en met R120/11SF en R8/17SF+ tot en met R120/11SF+
1
2
R8/17SF(+) tot en met R20/17SF(+)
borgopening
klemlip
meenemerzekering
R30/17SF(+) tot en met
schroef M6x12
getande borgring
A
3
4
A
C
N
B
E
D
5
E
R
L
A
N
D
S
38

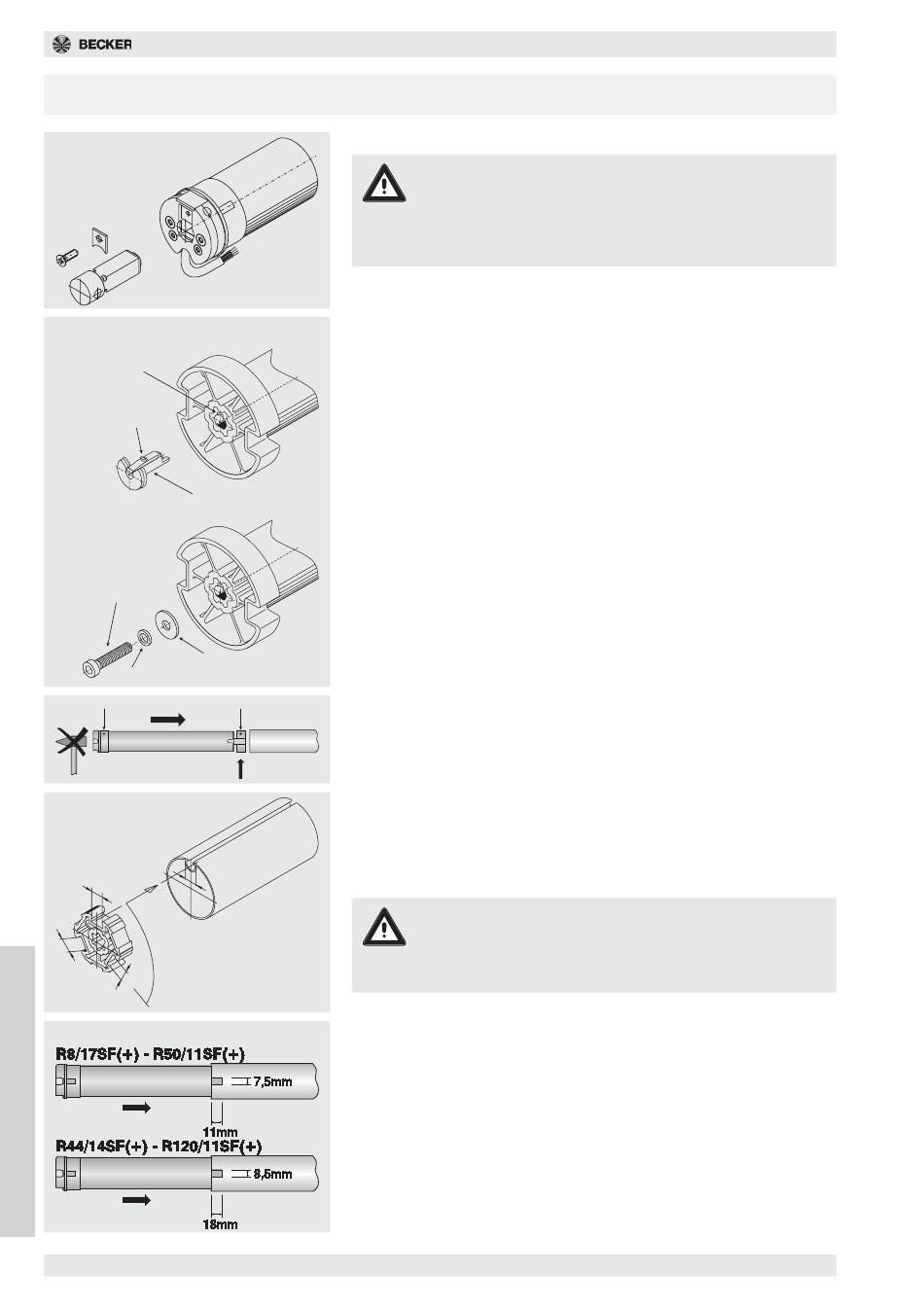

Montage en ingebruikname

Montage van de buismotor

Let bij de montage van de aandrijving op de volgende punten:
• Montage van de steekas:
De steekas wordt met een borgplaatje geborgd. Om de steekas te verwij-
deren, het schroefje lossen en het borgplaatje verwijderen. (Afb. 1)
• Montage van de meenemer met meenemerzekering R8/17SF(+) t/m
R20/17SF(+):
De insteekrichting van de meenemerzekering wordt aangegeven door zijn
vorm. Let bij de montage van de meenemer toch op de uitlijning van deze
beveiliging. De meenemerzekering moet zich hoorbaar stevig vastklikken.
Controleer de vaste passing door aan de meenmer te trekken (Afb. 2).
• Montage van de meenemer met schroefbevestiging R30/17SF(+) t/m
R120/11SF(+):
Hier gebeurt de bevestiging met een schroef M6x12. Deze wordt via een
R120/11SF(+)
ring M6 en een knelring geborgd (Afb.2).
• Bij profielbuizen:
U monteerd de motor met de betreffende loopring (A) en meenemer (B). U
schuift de motor met de voorgemonteerde loop-ring en meenemer pas-
send in de buis. Let u op, dat de loopring en de meenemer goed in de buis
geplaatst zijn (Afb. 3).
Toleranties van de sleufbreedten in verschillende wikkelbuizen kunnen bij
sommige meenemers worden gecorrigeerd door het draaien van de
ring
meenemer in een andere sleufopening. Deze sleuf-openingen hebben ver-
schillende afmetingen en bieden zu de mo-gelijkheid voor een passende
montage van de motor (Afb. 4).
B
• Bij ronde buizen
Eerst klikt u de buis aan de motorzijde uit, zodat de nok van de loopring
mee in de buis kan worden geschoven. De nok van de loopring mag geen
speling hebben met de wikkelbuis (Afb. 5).
Verbind de meenemer van de aandrijving stevig door deze vast te schroe-
ven aan de wikkelas. Gebruik hiervoor schroeven (bv. 4 stuks 3,9 x 10 mm
of 4,8 x 10 mm) of stalen popnagels (4 mm of 5 mm Ø). Boringmaten zie
nevenstaande tabel.
De Firma BECKER adviseert, ook het tegenlager met de wikkelbuis vast te
B
schroeven.
Belangrijk!
Elektrische aansluitingen mogen uitsluitend worden aange-
legd door een elektromonteur of elektricien. Vóór de montage
moet de voeding spanningsvrij worden geschakeld.
Stel de bijgevoegde aanluitinformaties ter beschikking van uw
elektroinstallateur.
Belangrijk!
Bij het aanboren van de wikkelbuis nooit in de buurt van de
buismotor boren! De motor mag niet in de buis geslagen wor-
den. Ook mag u hem niet in de wikkelbuis laten vallen! (Afb. 3
en 6).
