Gebruiksaanwijzing R8/17SF tot en met R120/11SF en R8/17SF+ tot en met R120/11SF+
9
netaansluiting
blauw
zwart
groen/geel
10
Toets Toets
IN UIT
Toets STOP
11
ON DIP
1 2 3 4 5 6 7 8
toetsafdekking
12
ON
1
AUTO
13
14
N
ON
E
1 2 3 4 5
D
E
R
L
A
N
D
S
40
motorkabel
blauw

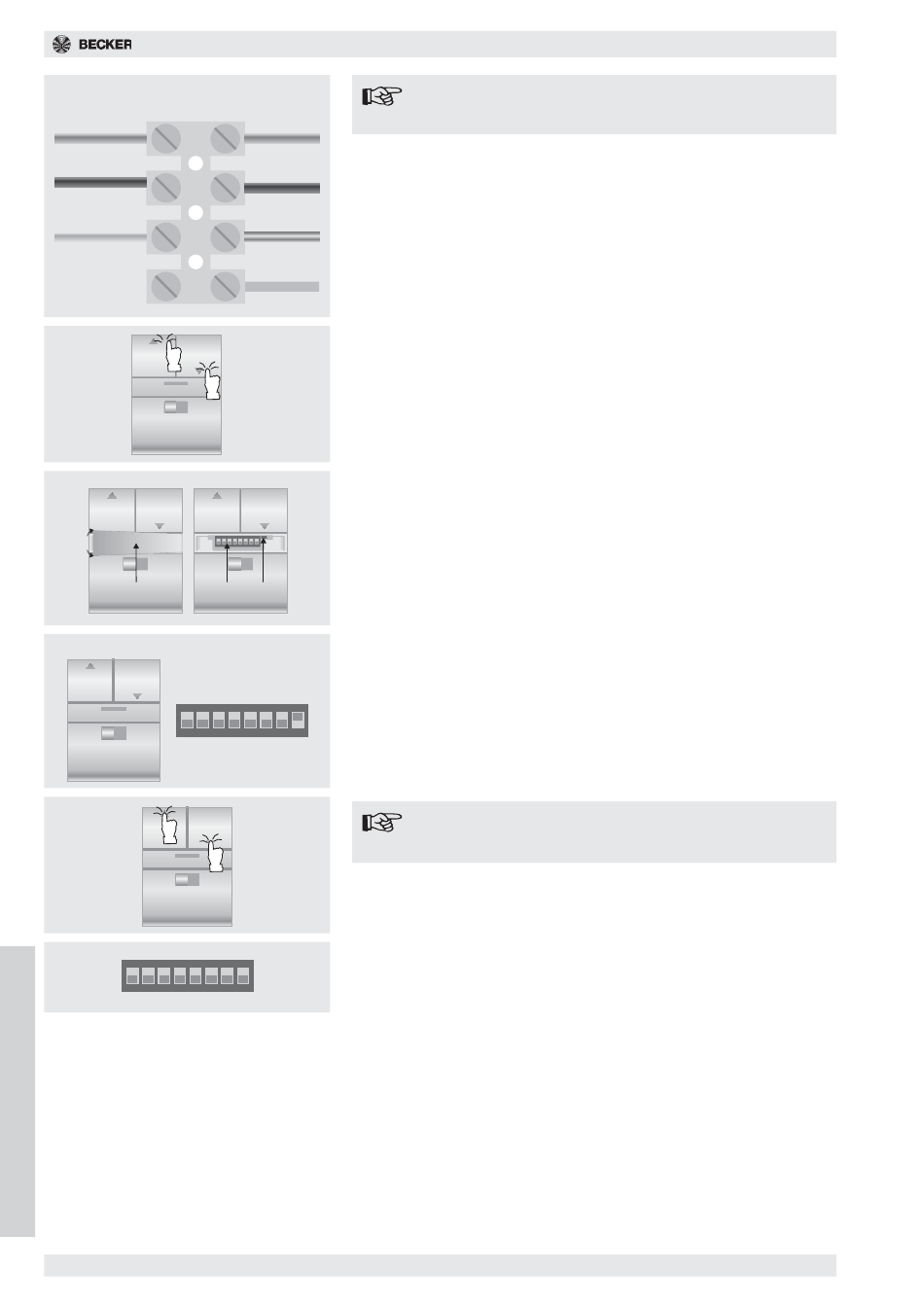

Toewijzen van de wandzender en buismotor

Om de motor te kunnen gebruiken, moet deze worden toegewezen aan zijn
zwart
bijbehorende zender (TouchControl). Hiervoor moet men als volgt te werk
gaan:
groen/geel
1. Motor aansluiten op het 230 V AC-net:
bruin
2. 230V-zekering inschakelen of randaardestekker insteken.
3. Binnen 2 min. na het inschakelen van de netspanning de UIT- en IN-toet-
4. De motor bevestigt de programmering met een dubbelklik.

Instellen van de eindposities

5. Naar de gewenste uiterste positie bewegen en via de stoptoets stoppen.
ON DIP
1 2 3 4 5 6 7 8
6. Deksel van de TouchControl verwijderen (afb. 11) en DIP-schakelaars 1-7
DIP-schakelaar LED
7. UIT- en IN-toets samen ca. 6-7 sec. indrukken (afb. 13), tot de motor de
8. DIP-schakelaar op Off zetten (afb. 14) en deksel monteren.
9. zonnescherm naar binnen sturen, totdat de motor vanzelf uitschakelt.
DIP
2 3 4 5 6 7 8
De eindposities zijn nu ingesteld. Om de eindposities opnieuw te programme-
ren, moeten de punten 5 tot 9 worden herhaald.
DIP
6 7 8
Aanwijzing
De afstand tussen voedingsleiding en TouchControl moet min-
stens 80 cm bedragen.
Zwart - L1
Bruin - open, niet aansluiten
Blauw - N
Geel/groen - PE
sen van de zender gelijktijdig indrukken (afb. 10).
Via de zender kan nu een beweging worden uitgevoerd. Wanneer een be-
weging door een tegenovergestelde instructie wordt onderbroken, dan
keert de motor de bewegingsrichting om. Om de motor te stoppen, moet
de brede stoptoets worden ingedrukt.
op Off en DIP-schakelaar 8 op On zetten (afb. 12).
programmering van de eindposities met 1 klik bevestigt. Indien de motor 2
X klikt, dan as er reeds een eindpositie geprogrammeerd en werd deze nu
gewist. Punt 7 herhalen.
Hiervoor:
Bij inbouw aan rechterzijde: UIT-toets indrukken
Bij inbouw aan linkerzijde: IN-toets indrukken.
Aanwijzing
De HAND/AUTO-schuifschakelaar heeft in combinatie met een
buismotor van de serie SF c.q. SF+ geen functie.
