6. U verbindt de aansluitdraden van de buismotor met dezelfde kleur bedrading van de instelset. Pas daarna moet de stekker
worden verbonden met het 230 V-net (afb. 9).
7. Positioneer de wikkelas zodanig dat het rolluikpantser door middel van veren bevestigd kan worden of monteer de omhoog-
schuifbeveiligingen volgens instructies van de fabrikant.
Algemene aanwijzing
Wij adviseren om minstens 3 veren per meter wikkelas te gebruiken. De bevestiging van het rolluikpantser
met lint is bij aandrijvingen met elektronische eindschakelaar niet mogelijk. Let u er bij de montage van de
rolluik altijd op, dat de motorkabel bij het gebruik niet kan worden beschadigd.
Bedek scherpe randen, waar de kabel overheen wordt gelegd, met een passende beschermband. Bij statio-
naire installatie van de aandrijving moet de gebruikte PVC-aansluitleiding, wanneer deze buiten wordt gelegd,
in een beschermbuis worden gelegd.
Bij eventuele beschadigingen van de netaansluitkabel mag deze alleen door de fabrikant worden vervangen.
Leg de kabel naar de motor stijgend aan of vorm de kabel tot lus, zodat regen via het onderste punt kan
weglopen.
De lengte van het rolluikpantser mag de vensterhoogte plus de binnenwerkse hoogte van de rolluikkast niet overschrijden. Bij
het gebruik van omhoogschuifbeveiligingen mag het pantser in gesloten stand niet boven de geleidingsrails uitsteken omdat
anders het gevaar bestaat dat het scharnier tussen de twee bovenste lamellen te zeer belast wordt. Het gebruik van omhoog-
schuifbeveiligingen is pas toegestaan als de vensterhoogte het 5-voudige van de grootste wikkeldiameter niet overschrijdt
(bijvoorbeeld: 60er 8-kant as met Zurfluh-Feller omhoogschuifbeveiliging: grootste diameter 9 cm vensterhoogte groter dan
45cm). Het rolluikpantser moet door de stopper of een hoekeindlijst tegen het intrekken van de rolluikkast beveiligd worden. Bij
voorbouwelementen adviseren wij om bedekte aanslagen in de geleidingsrails te gebruiken. Beveilig de afzonderlijke lamellen
tegen het zijdelingse verschuiven.
10
N
11
E
D
E
R
L
A
N
D
S
32
Gebruiksaanwijzing R8/17R tot en met R40/17R en R8/17R+ tot en met R20/17R+
5. Borg de aandrijving volgens de montagewijze van de beugel met borg-
pen. De inwerkingstelling kan naar keuze worden uitgevoerd met de
BECKER-schakelset (art.-nr. 4901 002 181 0, geen reset van de aandrij-
ving mogelijk) of de BECKER-instelset voor aandrijvingen met elektroni-
sche einduitschakeling (art.-nr. 4935 200 941 0).

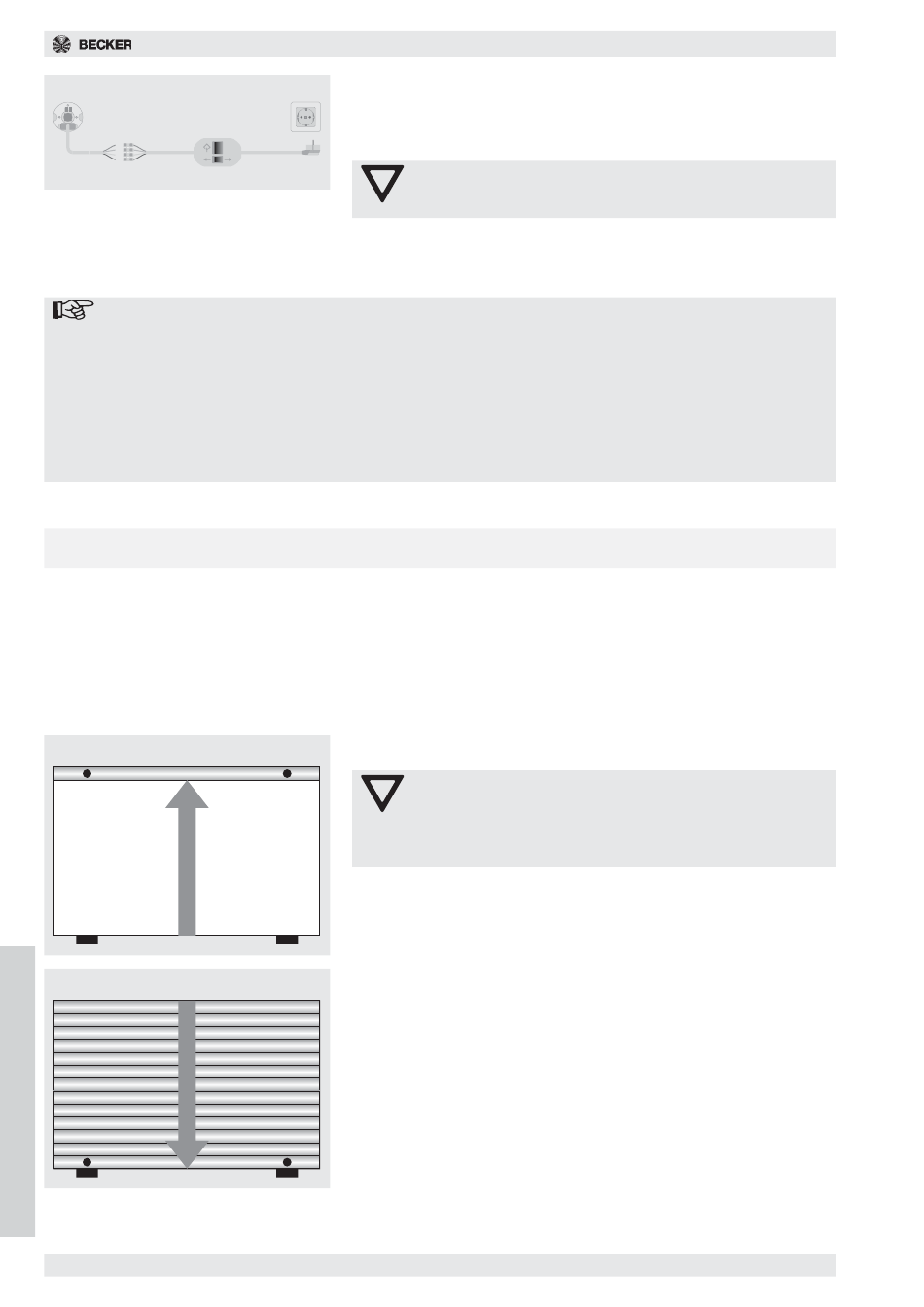

Positionering van de eindposities

BECKER-buismotoren met elektronische eindschakelaar herkennen de bo-
venste en onderste eindposities zelfstandig tijdens de installatierun.
1. Eerst moet de bovenste eindpositie aangestuurd worden tot de buismotor
zelfstandig uitschakelt. Om te garanderen dat de bovenste eindpositie ze-
ker herkend wordt, trekt de buismotor het rolluikpantser eenmalig met een
geringe verhoging van kracht tegen de voorhanden aanslag. Daarom
moet de aanslag (kap, bovendorpel) zo vast mogelijk zijn (afb. 10).
2. Laat de aandrijving aansluitend in neerwaartse richting lopen tot de buis-
motor opnieuw zelfstandig uitschakelt. Let hierbij op een storingsvrije loop
tot aan het voorziene uitschakelpunt. Indien de definitieve onderste eind-
positie nog niet gereed is, moet het uitschakelpunt op het einde van de
geleidingsrail door een provisorische onderlaag verzekerd worden (afb.
11).
De installatie is hierna beëindigd.
De elektronische eindschakelaar heeft de vensterhoogte en de eindposities
opgeslagen. De hindernisherkenning is ingeschakeld. De programmeertoets
op het instelset mag nu niet meer ingedrukt worden.
Laat het rolluik als eindcontrole nogmaals in beide richtingen tot aan de eind-
posities lopen. Het rolluikpantser moet hierbij storingsvrij en gelijkmatig aflo-
pen.
Opgelet
Het instelset is niet bedoeld voor duurzaam gebruik, alleen
voor de ingebruikname !
Opgelet
De hindernisherkenning is niet actief alvorens de installatie
beëindigd is!
Let bij het programmeren van de eindposities op een storings-
vrije loop van het rolluikpantser in op- en neerwaartse richting.
