2.3.2.2. Terminación del blindaje
Todos los cables que ingresen en el gabinete deben estar blindados para impedir que la
interferencia eléctrica afecte el funcionamiento de la terminal. Para hacer la terminación correcta de
la conexión del blindaje, siga las instrucciones que se proporcionan.
•
2-16 METTLER TOLEDO IND131/IND131x/IND331/IND331xx Guía de instalación
Celda de carga 4
Celda de carga 2
Celda de carga 3
Celda de carga 1

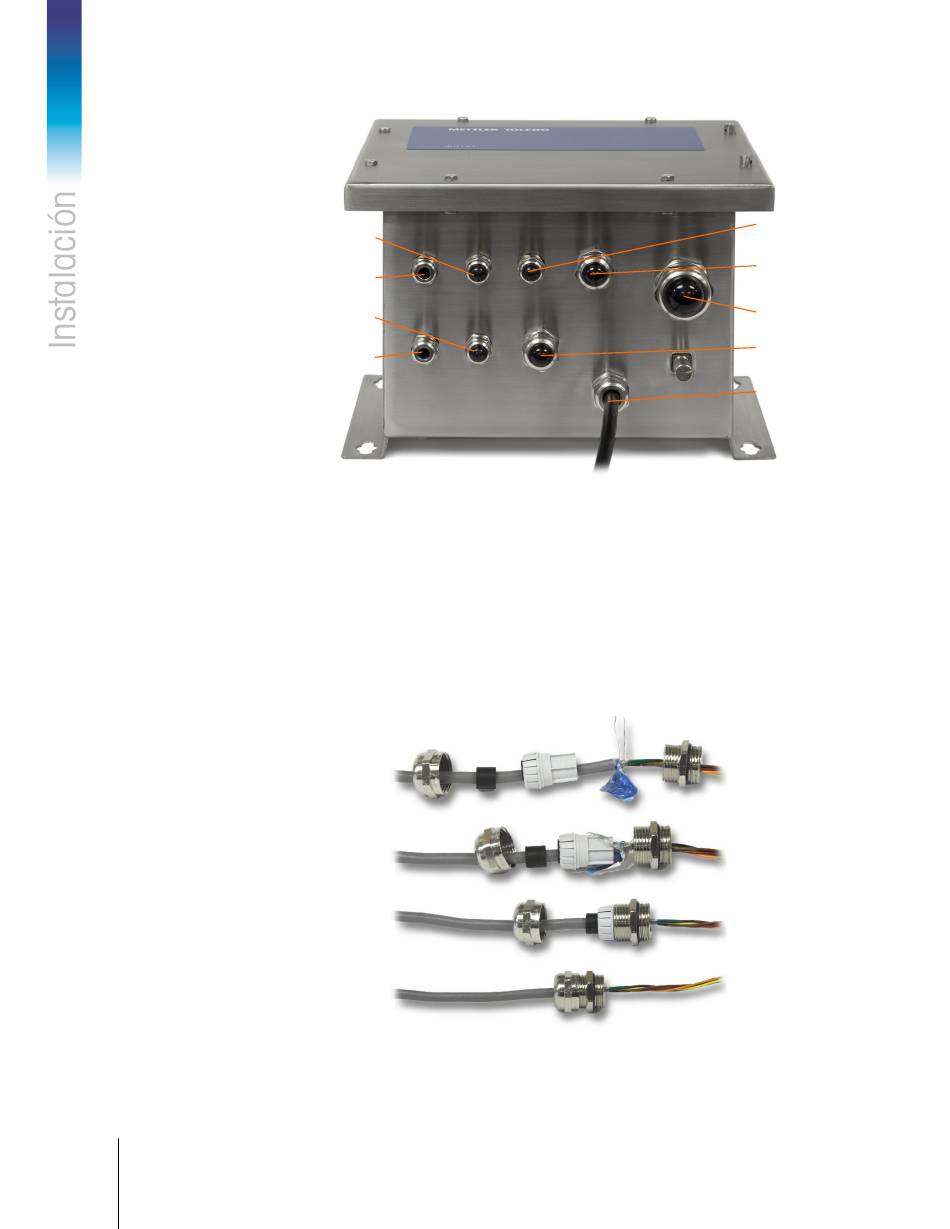

Figura 2-27: Asignaciones de casquillos en el gabinete para caja de conexiones, versión actualizada
El blindaje del cable debe aterrizarse en el gabinete al separar los alambres del cable como se
muestra en la parte superior de la Figura 2-28 y luego doblándolos hacia atrás sobre el
componente de plástico del casquillo del cable antes de presionarlo dentro del cuerpo roscado.
Figura 2-28: Aterrizaje del blindaje del cable
COM1, COM2
PLC, E/S
discontinuas
PLC
E/S discontinuas,
COM2
Alimentación
eléctrica
64067480 | 11 | 05/2018
