96 Raccordements
Raccordement des câbles de puissance

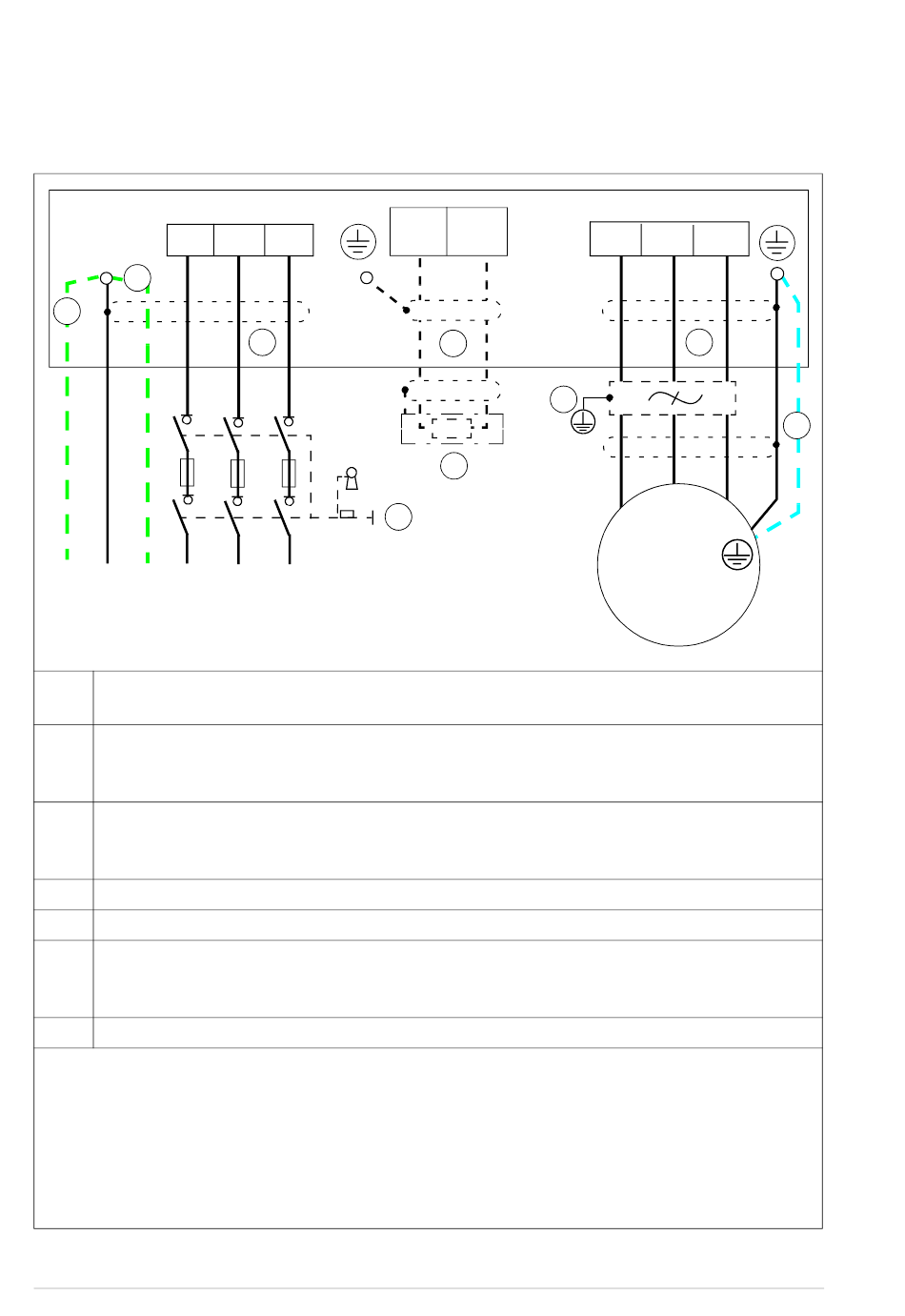

Schéma de raccordement
ACS580-01
L1
PE
2b
2a
(PE)
PE
(PE)
L1
1
Pour d'autres solutions, cf. section
réseau,
page 65.
2
Utilisez un câble de terre PE séparé (2a) ou un câble avec un conducteur PE séparé
(2b) si la conductivité du blindage ne satisfait pas aux exigences pour le conducteur
PE (cf. page 72).
3
Si un câble blindé est utilisé, une reprise de masse sur 360° est conseillée. Mettez
l'autre extrémité du blindage du câble réseau ou du conducteur PE à la terre sur le
tableau de distribution.
4
Reprise de masse sur 360° requise
5
Résistance de freinage externe
6
Utilisez un câble de terre séparé si le blindage ne satisfait pas aux exigences de la
norme CEI 61439-1 (cf. page 72) et si le câble ne comporte pas de conducteur de terre
symétrique (cf. page 74).
7
Filtre du/dt ou de mode commun (option), cf. page 273.
N.B. :
Si le câble moteur comporte, en plus du blindage conducteur, un conducteur de terre symé-
trique, vous devez raccorder le conducteur de terre à la borne de terre côté variateur et côté
moteur.
Ne pas utiliser de câble à conducteurs asymétriques pour les moteurs de plus de 30 kW
(cf. page 72). Le raccordement du quatrième conducteur du câble côté moteur augmente les
courants de palier et accélère l'usure des roulements.
L2
L3
3
1
L2
L3
Sélection de l'appareillage de sectionnement
UDC+
R-
R+
3
7
5
T1/U T2/V T3/W
4
V1
W1
U1
3 ~ M
6
