ABB GENERAL PURPOSE DRIVES

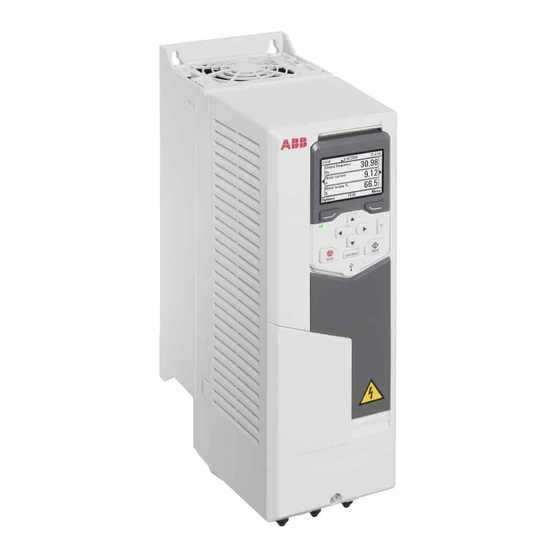

Variateurs ACS580-01
Guide d'installation et de mise en route
Ce guide concerne les types de produits internationaux. Un guide distinct est disponible pour les types de produits
d'Amérique du Nord.
Doc. dans d'autres langues
Consignes de sécurité
ATTENTION ! Vous devez suivre les consignes de sécurité à la lettre. Leur non-respect est susceptible de provoquer
des blessures graves, voire mortelles, ou des dégâts matériels. Seul un électricien qualifié est autorisé à effectuer la
maintenance ou les raccordements électriques.
Vous ne devez pas intervenir sur le variateur, le câble moteur, le moteur, ni sur les câbles de commande quand le
variateur est raccordé au réseau. Avant toute intervention, isolez le variateur de toutes les sources de tension
dangereuses et assurez-vous que vous pouvez travailler sans danger. Après sectionnement de l'alimentation réseau,
vous devez toujours attendre les 5 minutes nécessaires à la décharge des condensateurs du circuit intermédiaire.
N'intervenez pas sur le variateur lorsque ce dernier est raccordé à un moteur à aimants permanents. Lorsque le moteur
à aimants permanents tourne, le variateur et ses bornes d'entrée et de sortie sont sous tension.
Tailles R1...R2, IP21 (UL type 1) :
ne soulevez pas le variateur en
le tenant par le capot. Le
capot peut se détacher, ce qui
entraînerait la chute du
variateur.
Tailles R5...R9 : Vous ne devez
pas pencher le variateur. Le
variateur est lourd et son
centre de gravité est
relativement haut. Il risque
de basculer.
Tailles R5...R9 : Pour soulever
le variateur, utilisez un appareil de levage Accroché aux anneaux de levage de l'appareil.
1. Déballage
Laissez le variateur emballé tant que vous n'êtes pas prêt à l'installer. Une fois déballé, protégez-le de la poussière, des
débris et de l'humidité. Vérifiez que le colis contient ces éléments :
boîtier d'entrée des câbles (tailles R1...R2 et R5...R9, IP21 [UL type 1]),
variateur,
gabarit de montage,
microconsole,
guide d'installation et de mise en route ;
étiquettes multilingues de mise en garde contre les tensions résiduelles,
manuels d'installation et d'exploitation (sur commande),
options en colis séparés (si commandées).
Vérifiez que rien n'est endommagé.
2. Réactivation des condensateurs
Si le variateur est resté hors tension pendant au moins un an, vous devez réactiver les condensateurs du bus c.c. Cf.
document anglais
Capacitor reforming instructions (3BFE64059629)
Informations sur l'écoconception
(EU 2019/1781 et SI 2021 n° 745)
R1...R2
R5...R9
Référence de ce document
3AXD50000754090 Rév D FR
© 2024 ABB. Tous droits réservés
Traduction des instructions en langue originale.
R5...R9
ou contactez le support technique ABB.
1
28/06/2024
