Les kits optionnels de la micro-console utilisent un type de câble testé et agréé par le
constructeur. Type de câbles admissibles : câbles CAT 5e non blindé ou câbles blin-
dés à paire torsadée.
Câbles pour l'outil PC Drive composer
Raccordez l'outil PC Drive composer au variateur via le port USB de la microconsole.
Le câble USB doit être de type A (PC) - B (microconsole). Sa longueur maximum est
de 3 m (9,8 ft).

Connecteurs du module coupleur FPBA-01 PROFIBUS DP

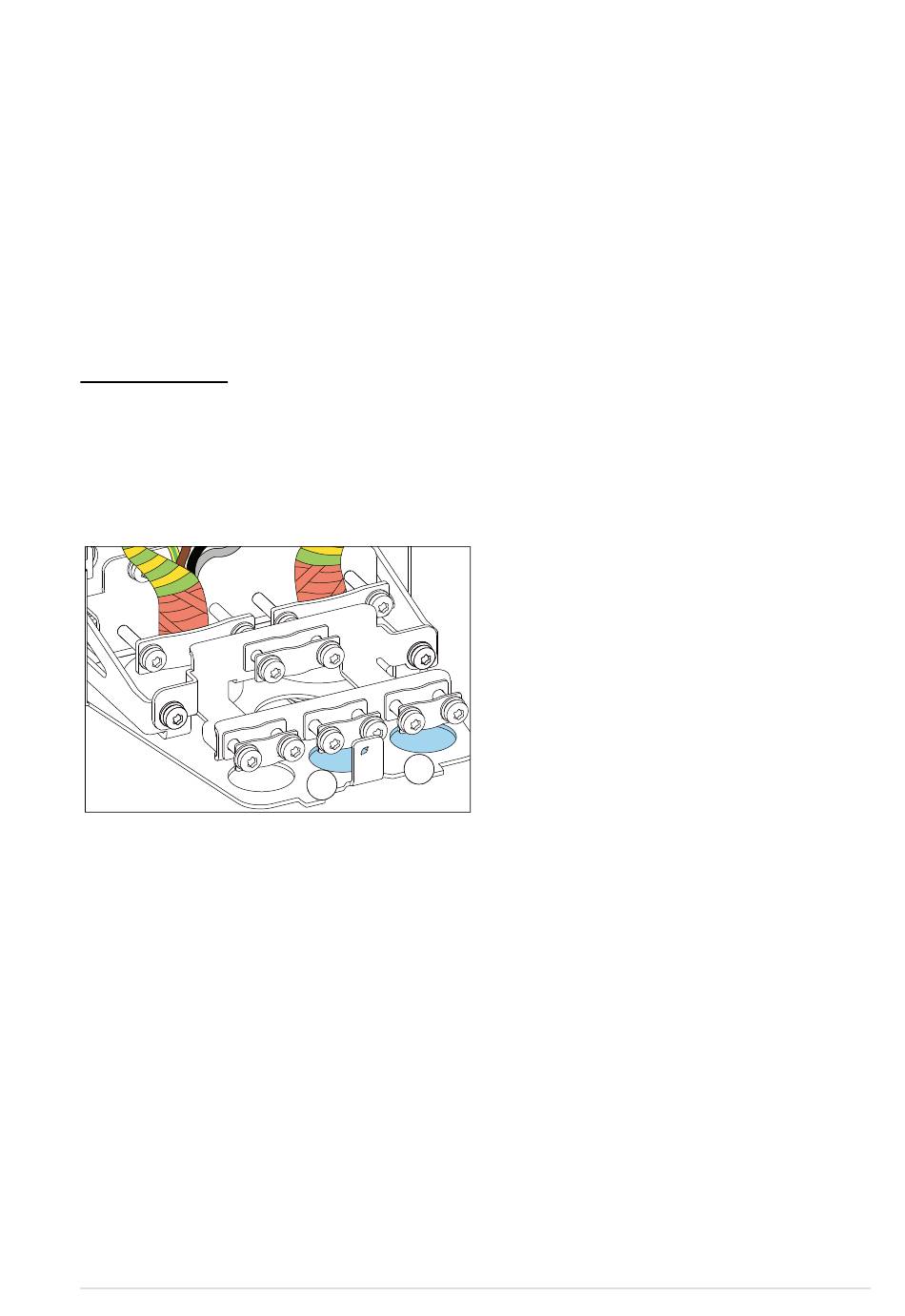

Tailles R1 à R3 : les connecteurs suivants sont assez petits pour s'insérer dans le
support (Slot) 1.
• Phoenix Contact SUBCON-PLUS-PROFIB/PG/SC2, n° de pièce 2708245 : insé-
rez le câble par l'ouverture pratiquée sur la droite de la plaque passe-câbles (1).
• Siemens, n° de pièce 6GK1 500 0EA02 : insérez le câble par l'ouverture prati-
quée au centre de la plaque passe-câbles (2).
Préparation aux raccordements électriques 77
1
2
