Remplacement du ventilateur de refroidissement principal, IP21 et
IP55 (UL type 1 et UL type 12), tailles R1 à R4
ATTENTION ! Vous devez respecter les consignes du chapitre
sécurité, page 13. Leur non-respect est susceptible de provoquer des bles-
sures graves, voire mortelles, ou des dégâts matériels.
1. Arrêtez le variateur et débranchez-le du réseau d'alimentation. Attendez
5 minutes et mesurez l'absence effective de tension. Avant toute intervention,
consultez la section
R1 à R3

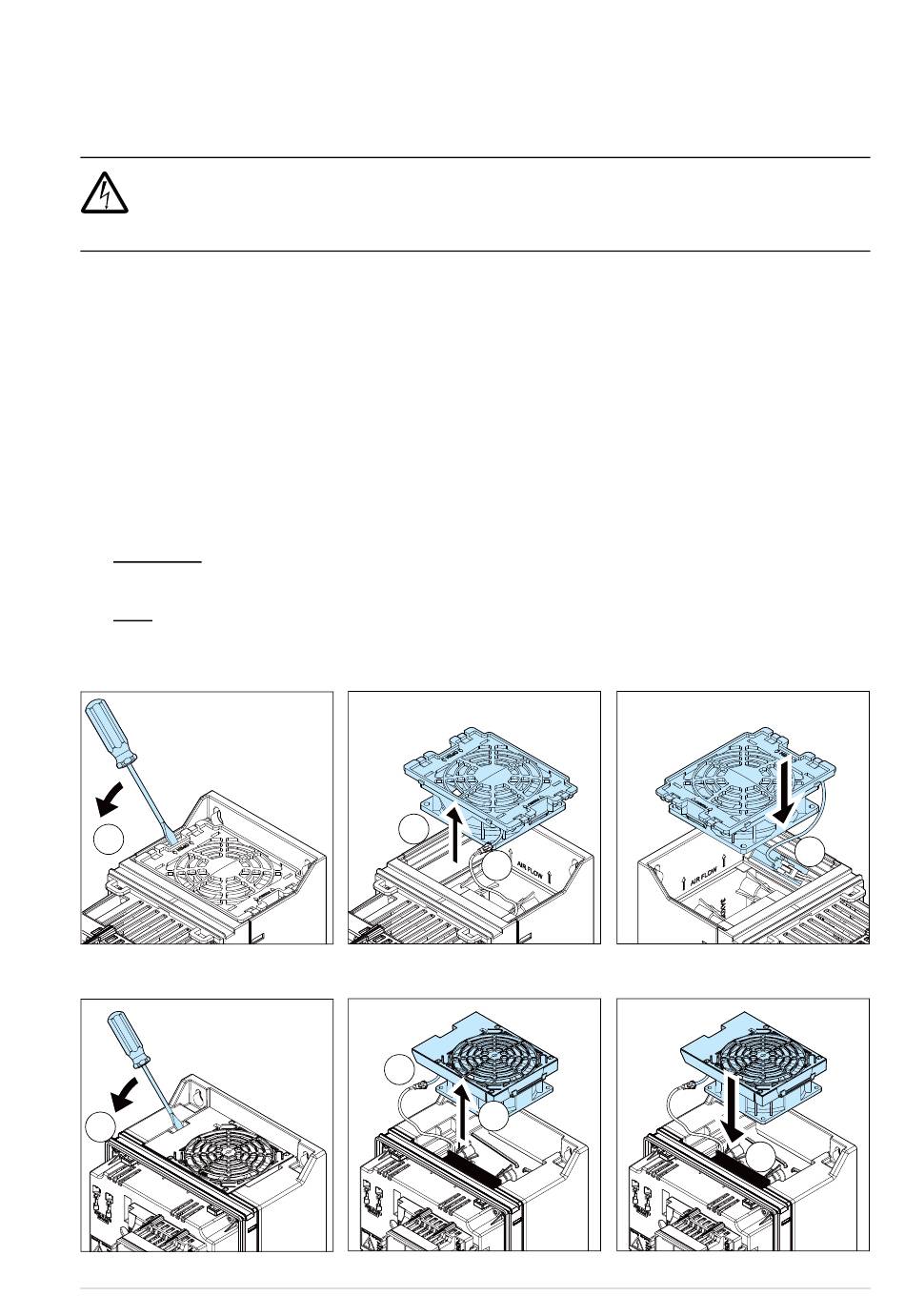

2. Désolidarisez le bloc ventilateur du châssis, à l'aide d'un tournevis par exemple
(2a) et sortez le bloc (2b) jusqu'à pouvoir débrancher les câbles d'alimentation du
ventilateur du bloc ventilateur (2c).
3. Montez le ventilateur neuf en procédant dans l'ordre inverse.
R1 à R2 : placez le connecteur et les longueurs de fil supplémentaires dans la rai-
nure pour éviter qu'ils se prennent dans le ventilateur en mouvement.
R3 : placez les longueurs de fil supplémentaires sous le bloc ventilateur pour évi-
ter que les fils se prennent dans le ventilateur en mouvement.
R1 à R2
2a
R3
2a
Précautions avant toute intervention
2b
2b
Maintenance et diagnostic matériel 145
électrique, page 16.
2b
2b
Consignes de
3
3
