Installations- und Betriebsanleitung R 5 0160 - 0302 D
Installation and Operating Instructions R 5 0160 - 0302 D
Manuel d'installation et de maintenance R 5 0160 - 0302 D
Ölsorten und Ölmenge siehe unter ''Wartung'' und
auf Seite 8.
Nach dem Einfüllen des Öls muß die Pumpe
immer waagrecht stehen.
Elektroanschluß
Die Elektroinstallation darf nur von ei-
nem Fachmann durchgeführt werden.
Bestimmun-gen nach EMV-Richtlinie
89/ 336/ EWG und Niederspannungs-
richtlinie 73/ 23/ EWG, sowie die ent-
sprechenden EN-Normen sind ebenso einzu-
halten wie VDE/ EVU-Richtlinien bzw. örtliche
oder nationale Vorschriften. Der Betreiber
der Vakuumpumpe hat dem Hersteller mitzu-
teilen, wenn elektrische oder elektromagne-
tische Störungen aus seinem Netz zu erwar-
ten sind.
1. Die Spannungs- und Frequenzangaben auf
dem Typenschild müssen mit der Netzspannung
übereinstimmen.
2. Der Antriebmotor ist nach VDE 0113 gegen
Überlastung abzusichern.
Bei ortsbeweglicher Aufstellung der Pumpe muß
der elektrische Anschluß mit Kabeldurchfüh-
rungen ausgerüstet werden, welche die Funk-
tion der Zugentlastung übernehmen.
3. Zur Prüfung der Drehrichtung Pumpe kurz ein-
und ausschalten. Bei falscher Drehrichtung zwei
Phasen umpolen.

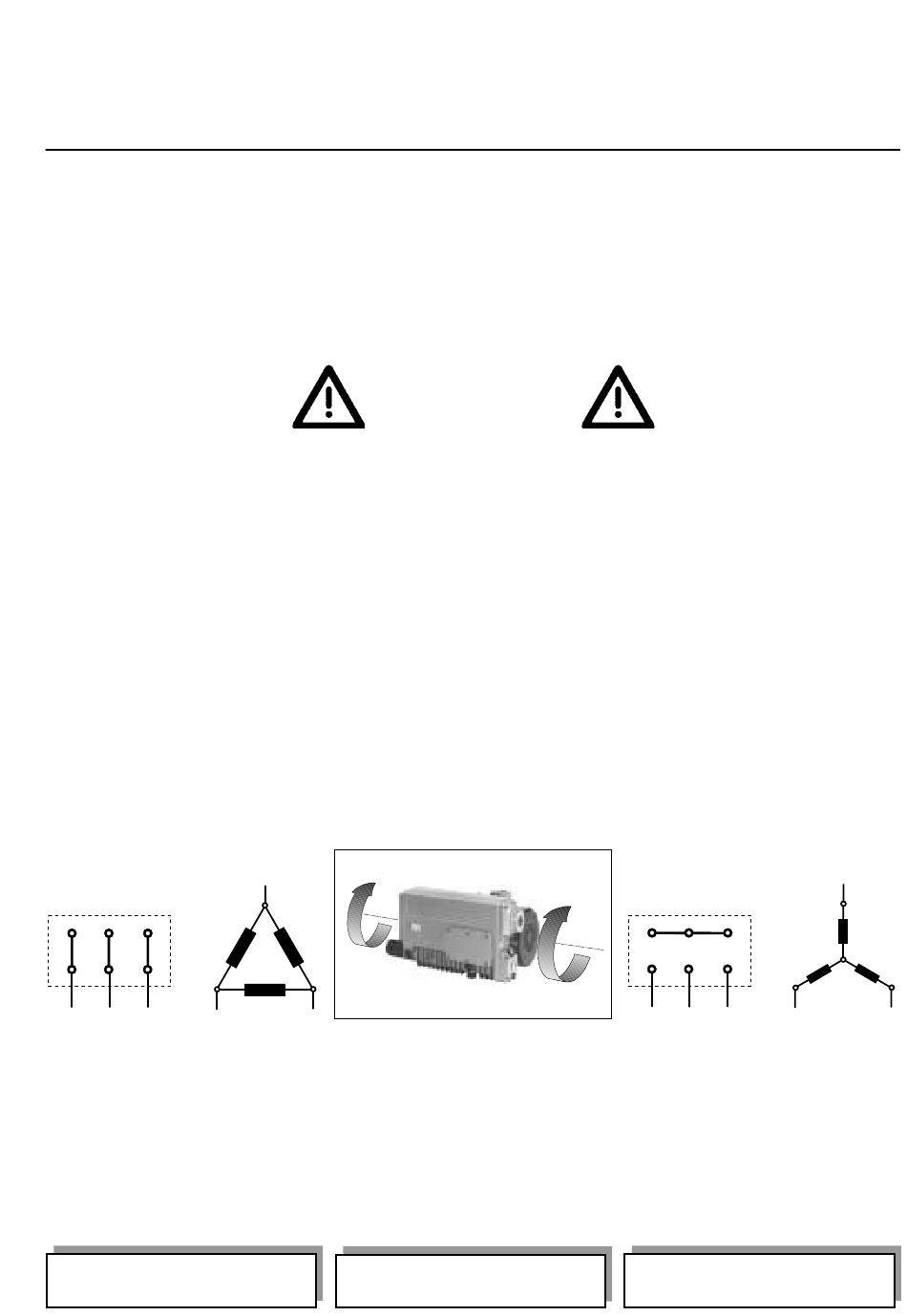

Von der Motorenseite aus gesehen ist die Dreh-
richtung nach links, entgegen dem Uhrzeiger-
sinn (Fig. 6.1).
Dreieckschaltung
Triangle connection
Connexion en triangle
W2
U2
V2
W1
U1
V1
W1
L1
L2
L3
L3
Betriebshinweise
1. Diese Vakuumpumpe ist für das Absaugen
bzw. Fördern von Luft und Gasen bestimmt, die
weder aggressiv, giftig noch explosiv sind.
Andere Medien dürfen nicht gefördert werden.
Wenden Sie sich im Zweifelsfall an Ihre örtliche
Busch-Vertretung.
Vorsicht! Nicht geeignet für aggressive
und explosive Gase, Gasgemische und
Flüssigkeiten.
Type and quantity of oil see ''Maintenance'' and
on page 8.
After oil filling, the pump must be kept in hori-
zontal position.
Electrical connection
Electrical installation may only
be conducted by a specialist.
Regulations following EMV Di-
rective 89/ 336 EWG, low Volta-
ge Directive 73/ 23 EWG, and the
appropriate EN Standards have to be applied
as well as VDE/ EVU regulations and local or
national regulations. The operator of the va-
cuum pump must inform the manufacturer, if
electric or electromagnetic interference from
his mains is to be expected.
1. Voltage and frequency on the nameplate must
agree with the supply voltage.
2. The drive motor must be protected against
overloads according to VDE 0113.
In the case of portable installation of the vacuum
pump, the electrical connection has to be equiped
with cable guide that have the function of traction
relief.
3. To check the direction of rotation of the pump,
flick the ON/OFF switch. In case of incorrect
direction reverse the polarity of any two of the
electrical phases.
Looking at the motor fan cover, the direction of
rotation is counter-clockwise (Fig. 6.1).
L1
W2
U1
U2
V2
V1
Fig. 6.1
L2
Operation advice
1. These vacuum pumps can be used to evacuate
air or gases, which are not aggressive, poisonous
or explosive.
Other agents may not be transported. In case of
doubt, please contact your local Busch Agency.
Attention! Not to be used with aggresive
and explosive gases or gas mixtures and
fluids.
Le type et la quantité d'huile sont indiqués au
paragraphe ''entretien'' et à la page 8.
Après remplissage, la pompe doit rester en
position horizontale.
Raccordement électrique
L'installation électrique ne doit être
effectuée que par un spécialiste. Les
directives 89/ 336/ CEE sur la compati-
bilité électromagnétique, 73/ 23/ CEE
sur la basse tension, ainsi que les
directives VDE/ EVU et les réglementations
locales doivent être respectées. L'utilisateur
de la pompe à vide doit informer le construc-
teur, si le réseau est susceptible de provo-
quer des interférences électriques ou élec-
tromagnétiques.
1. La tension et la fréquence sur la plaque
signalétique doivent correspondre aux
caractéristiques du réseau.
2. Le moteur électrique doit être protégé contre
des surcharges conformément à VDE 0113. En
présence d'une installation mobile, prévoir un
dispositif pour limiter toutes tractions sur le câble
d'alimentation électrique.
3. Pour vérifier le sens de rotation de la pompe,
actionner le bouton Marche/ Arrêt pendant un
court instant. Si le sens de rotation est mauvais,
inverser deux des trois fils d'alimentation.
Vu du côté moteur, le sens de rotation est à
gauche (sens anti-horaire) (Fig. 6.1).
Sternschaltung
Star connection
Connexion en étoile
W2
U2
V2
W1
U1
V1
W1
L1
L2
L3
L3
Conseils d'utilisation
1. Ces pompes à vide peuvent être utilisées pour
aspirer de l'air ou des gaz qui ne sont, ni agres-
sifs, ni dangereux, ni explosifs.
Certains produits ne doivent pas être aspirés par
les pompes. En cas de doute, consulter votre
Agence Busch locale.
Attention! Ne pas utiliser avec des gaz ou
mélanges de gaz agressifs et/ou explosifs
ni avec des liquides.
6
L1
U1
U2
W2
V2
V1
L2
