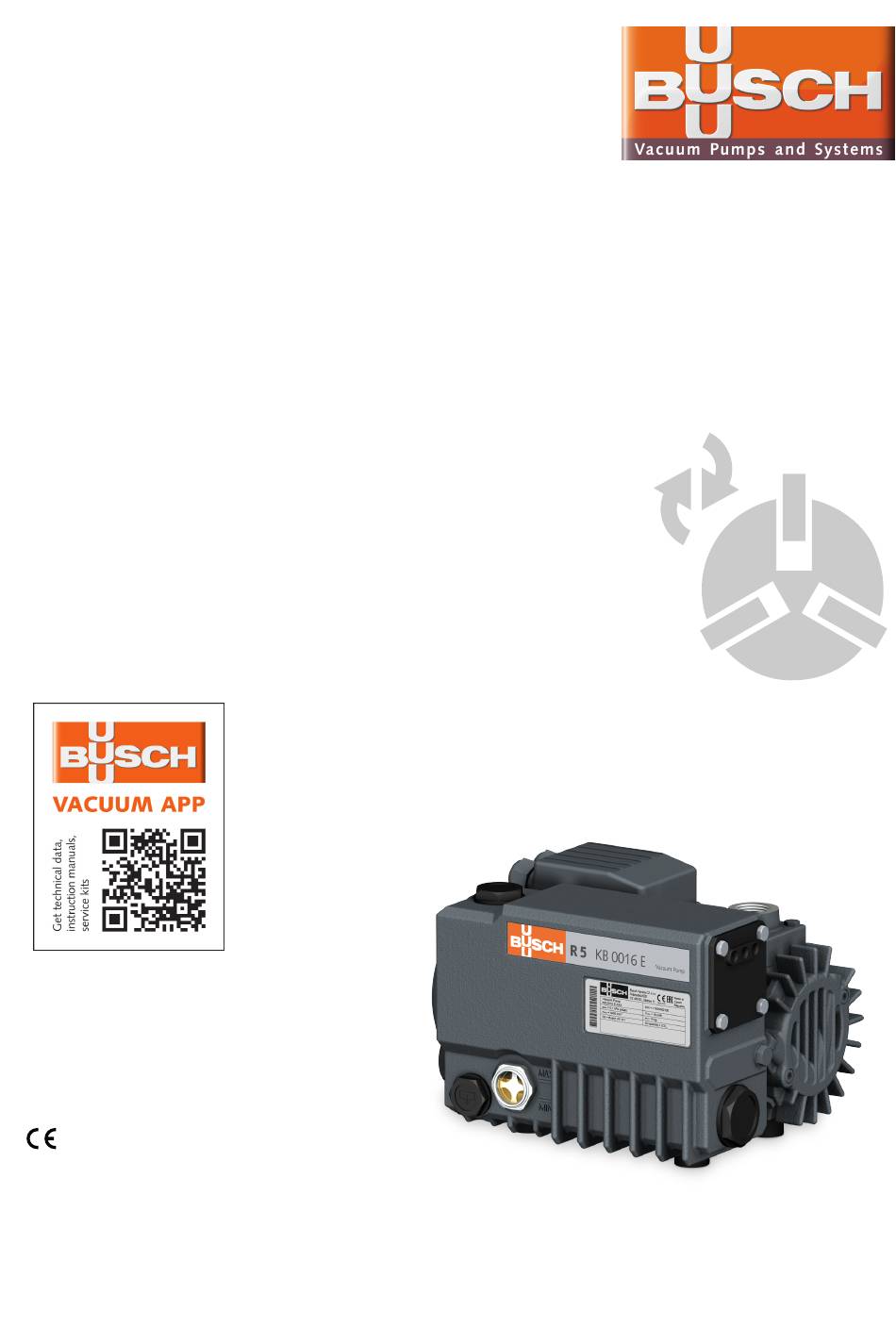

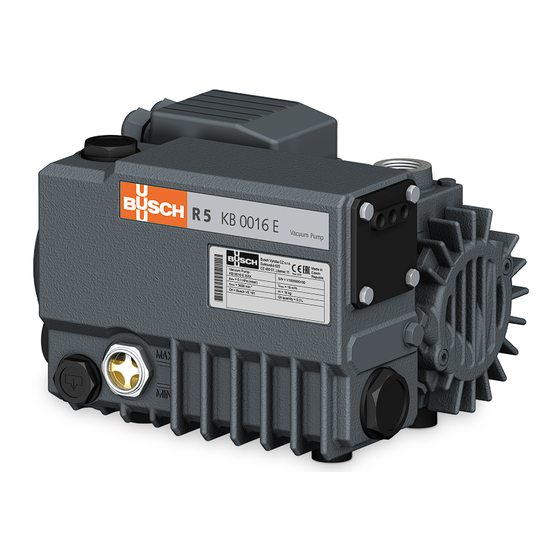

- Page 1 Pompes à vide à palettes lubrifiées KB 0010 E, KB 0016 E KC 0010 E, KC 0016 E Busch Vyroba CZ s.r.o. Svárovská 620, CZ 460 01, Liberec 11 République tchèque 0870169526/A0004_fr / Traduction de la notice originale / Sous réserve de modification...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Unité de démarrage....................5 2.4 Accessoires en option ................... 5 2.4.1 Soupape de lest d’air..................5 2.4.2 Filtre d’aspiration ..................5 3 Transport ........................ -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Connexion d’aspiration Soupape de lest d’air Connexion d’échappement Boîte à bornes moteur Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique Bouchon de vidange Séparateur d’huile NOTE Terme technique. Dans cette notice d’instructions, nous employons le terme « machine » pour désigner la «... -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 21]. -
Page 6: Transport
3 | Transport Transport AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. Démarrer une machine contenant de quantités exces- sives d’huile dans le cylindre brisera immédiatement les palettes et détruira la machine! •... -
Page 7: Installation
• S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien en place. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. 0870169526_KB_KC0010-0016E_A0004_IM_fr... -
Page 8: Conduites / Tuyaux De Raccordement
En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides. -
Page 9: Remplissage D'huile
Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 21] et Huile [► 21]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d'huile... -
Page 10: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 11: Schéma Électrique Pour Moteur Monophasé
Installation | 5 5.4.1 Schéma électrique pour moteur monophasé Moteur avec câble de connexion : Ha = Phase principale Hi = Phase auxiliaire C = Condensateur permanent bk = Noir bn = Brun bu = Bleu ye/gn = Jaune/vert 5.4.2 Schémas électriques pour moteur triphasé Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : AVIS... -
Page 12: Mise En Service
6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : Avant le procédé : •... -
Page 13: Maintenance
Risque de défaillance prématurée et de perte d'efficacité! • Respecter les intervalles de maintenance ou demandez conseil à votre représentant Busch. • Éteindre la machine et la protéger contre tout démarrage involontaire. • Mettre à la pression atmosphérique les conduites de raccordement. -
Page 14: Périodes De Maintenance
• Vérifier le niveau d’huile, consulter la rubrique Ins- pection du niveau d’huile [► 14]. • Vérifier que la machine ne fuit pas; en cas de fuite, faire réparer la machine (contacter Busch). Tous les mois Si un filtre d’aspiration est installé : •... -
Page 15: Changement D'huile
Maintenance | 7 7.3 Changement d’huile 1x joint torique, n° d'art.: Bac de récupération 0486 000 505 Type et quantité d’huile : consulter les chapitres Données techniques [► 21] et Huile [► 21]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d'huile 0870169526_KB_KC0010-0016E_A0004_IM_fr 15 / 24... -
Page 16: Changement Du Filtre D'échappement
7 | Maintenance 7.4 Changement du filtre d’échappement Clé de 10 mm Pièces de rechange d’origine Busch 1x filtres d’échappement (EF), O-ring n° d'art.: 0532 140 154 Clé de 10 mm 16 / 24 0870169526_KB_KC0010-0016E_A0004_IM_fr... -
Page 17: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •... -
Page 18: Pièces De Rechange
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 19: Résolution De Problèmes
La machine ne démarre pas. Le moteur n’est pas alimenté • Vérifier l’alimentation. avec la bonne tension. Le moteur est défectueux. • Réparer la machine (contacter Busch). La machine n’atteint pas la Le niveau d’huile est trop • Rajouter de l’huile. pression habituelle au niveau bas. - Page 20 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 12]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 20 / 24 0870169526_KB_KC0010-0016E_A0004_IM_fr...
-
Page 21: Données Techniques
En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). -
Page 22: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 23 Notes...
