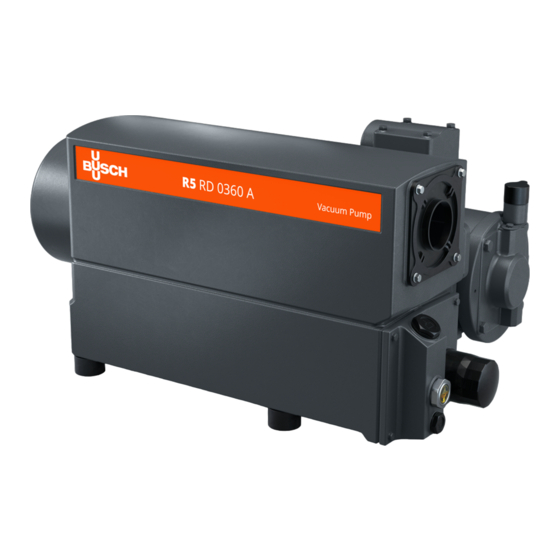

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RD 0200 A, RD 0240 A, RD 0300 A, RD 0360 A 0870572700/-0004_fr / Traduction de la notice originale / Sous réserve de modification 16/09/2021...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité.............................4 2 Description du produit......................5 2.1 Principe de fonctionnement....................6 2.2 Application........................6 2.3 Unité de démarrage ......................6 2.4 Accessoires standard ......................6 2.4.1 Vanne de lest d'air....................6 2.5 Accessoires en option ....................... 7 2.5.1 Soupape de lest d'air à... - Page 3 Table des matières 14 Déclaration UE de conformité ....................30 Instruction Manual R5 RD 0200-0360 A_FR_fr...
-
Page 4: Sécurité
1 | Sécurité Sécurité Avant de manipuler la machine, il est indispensable de lire et comprendre ce manuel d’instruction. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement ce manuel avant utilisation, et le conserver pour consultation ulté- rieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit Échangeur thermique huile-air Flèche directionnelle Boulon à œillet Filtre d'échappement Vanne de lest d'air Connexion d'aspiration Boîte à bornes du moteur Plaque signalétique Bouchon de vidange d’huile Filtre à huile Bouchon de remplissage d’huile Séparateur d’huile Voyant de niveau d'huile Connexion d’échappement... -
Page 6: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement potentiellement non ex- plosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 29]. -
Page 7: Accessoires En Option
Description du produit | 2 2.5 Accessoires en option 2.5.1 Soupape de lest d'air à flux renforcé Elle augmente le flux de la vanne de lest d'air standard pour faire face à une charge de vapeur d'eau élevée. 2.5.2 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mêler au gaz de processus. -
Page 8: Transport
3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! • Ne pas marcher, rester immobile ni travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! •... -
Page 9: Installation
Raccordement d’eau de refroidissement (en option) [► 11]. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Instruction Manual R5 RD 0200-0360 A_FR_fr... -
Page 10: Conduites / Tuyaux De Raccordement
Dimension(s) de connexion : – G2 Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne revienne dans l'installation de vide. 10 / 32 Instruction Manual R5 RD 0200-0360 A_FR_fr... -
Page 11: Connexion D'échappement
Installation | 5 5.2.2 Connexion d'échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. Risque pour la santé ! Si l’air s’échappe dans les locaux et que des personnes sont présentes : • S’assurer que la ventilation est suffisante. Dimension(s) de connexion : –... - Page 12 5 | Installation • Pour limiter les efforts de maintenance, et assurer une longue durée de vie du produit, nous recommandons d'utiliser une eau de refroidissement avec les qualités suivantes : Dureté mg/l (ppm) < 90 Propriétés Propre et claire Valeur de PH 7 ...
-
Page 13: Remplissage D'huile
Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 29] et Huile [► 29]. 1 joint torique, réf. : consulter la rubrique Vérifier le niveau d'huile... -
Page 14: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques ;... -
Page 15: Schémas Électriques Pour Moteur Triphasé
Installation | 5 5.4.1 Schémas électriques pour moteur triphasé • Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée). • Faire fonctionner le moteur brièvement. Si le sens de rotation du moteur doit être modifié : • Inverser deux des fils de phase du moteur. Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à... -
Page 16: Raccordement Électrique Des Dispositifs De Surveillance
5.5 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.5.1 Schéma électrique de l'interrupteur de niveau (en option) Réf. : 0652 569 236... -
Page 17: Mise En Service
Mise en service | 6 Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut la détruire ! • Avant sa mise en service, la machine doit être remplie d'huile, voir Remplissage d'huile [► 12]. -
Page 18: Pompage Des Vapeurs Condensables
6 | Mise en service 6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Ouvrir la vanne DÉMAR... -
Page 19: Maintenance
Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. • Éteindre et verrouiller la machine afin d’éviter un démarrage accidentel. • Ventiler les conduites raccordées à la pression atmosphérique. -
Page 20: Inspection Du Niveau D'huile
6 mois d’utilisation * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile minérale, contacter le service après-vente Busch 7.2 Inspection du niveau d'huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile. -
Page 21: Changement De L'huile Et Du Filtre À Huile
Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 1 joint torique, référence : Bac de vidange consulter la rubrique « Kit de service » (pièces détachées) - Page 22 7 | Maintenance Pièces de rechange d’origine Busch 1 filtre à huile (OF), réf. : consulter la rubrique « Kit de service » (pièces détachées) Clé à molette pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 29] et Huile [► 29].
-
Page 23: Changement Du Filtre D'échappement
Maintenance | 7 7.4 Changement du filtre d'échappement Clé de 10 mm 1 filtre d’échappement (EF) Pièces de rechange d’origine Busch 1 filtre d'échappement (EF), réf. : consulter la rubrique « Kit de service » (pièces détachées) Contrôler les 2 joints toriques Clé de 10 mm Couple maximal admissible : 4 Nm... -
Page 24: Nettoyage De L'échangeur De Chaleur
7 | Maintenance 7.5 Nettoyage de l'échangeur de chaleur • S'assurer que l'huile de la machine a été vidangée avant de nettoyer l'échangeur ther- mique à air (voir Changement de l'huile et du filtre à huile [► 21]). • Faire fonctionner la machine sans huile et à la pression atmosphérique pendant 1 mi- nute max. -
Page 25: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Déclaration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamina- tion" dûment remplie et signée (formulaire téléchargeable sur le site www.buschva- cuum.com). -
Page 26: Pièces De Rechange
0992 573 694 (RD 0200 / 0240 / pour les opérations de maintenance. 0300 / 0360 A) Si d’autres pièces sont requises : • Contacter votre représentant Busch pour obtenir la liste détaillée des pièces de re- change. 26 / 32 Instruction Manual R5 RD 0200-0360 A_FR_fr... -
Page 27: Résolution De Problèmes
(CPL). La machine fonctionne très Couplage usé (CPL). • Remplacer le couplage bruyamment. (CPL). Palettes coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). Instruction Manual R5 RD 0200-0360 A_FR_fr 27 / 32... - Page 28 • Modifier le mode de fonc- tionnement (voir Pom- page des vapeurs condensables [► 18]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, contacter votre représentant Busch. 28 / 32 Instruction Manual R5 RD 0200-0360 A_FR_fr...
-
Page 29: Données Techniques
En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP). - Page 30 Cette Déclaration de conformité ainsi que la marque CE apposée sur la plaque signalétique attestent de la validité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
