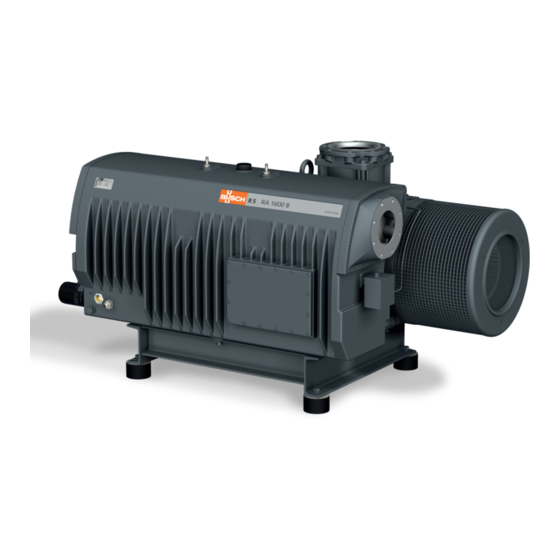

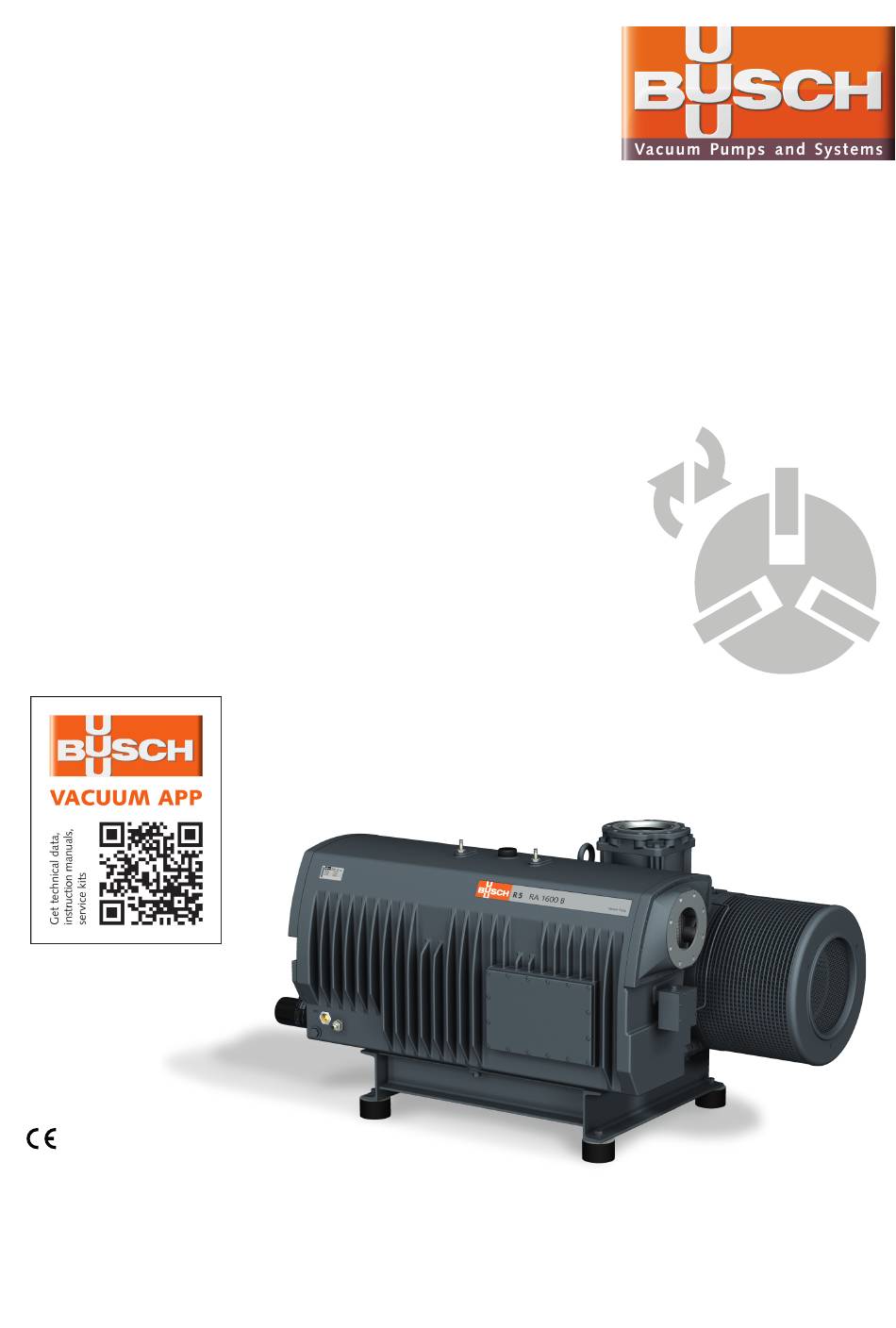

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 1000 B, RA 1600 B RC 1000 B, RC 1600 B Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870569784/-0005_fr / Traduction de la notice originale / Sous réserve de modification...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................4 2 Description du produit ....................5 2.1 Principe de fonctionnement .................. 6 2.2 Application ......................6 2.3 Unité de démarrage....................6 2.4 Accessoires standard..................... 6 2.4.1 Interrupteur de température "Gaz" ............6 2.4.2 Interrupteur de niveau / température............7 2.5 Accessoires en option ................... - Page 3 Table des matières 11 Résolution de problèmes ..................... 26 12 Données techniques..................... 29 13 Huile ..........................30 14 Déclaration UE de Conformité ..................31 0870569784_RA_RC1000-1600B_-0005_IM_fr...
-
Page 4: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit TS 1 TS 2 GB 1 GB 2 OUT 1 OUT 2 Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique Bouchon de vidange d’huile Filtre à... -
Page 6: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 29]. -
Page 7: Interrupteur De Niveau / Température
Description du produit | 2 2.4.2 Interrupteur de niveau / température L'interrupteur de niveau combiné avec un interrupteur de température contrôle le niveau et la température de l’huile. Il possède un point de commutation pour le niveau et deux pour la température. La machine doit être arrêtée lorsque le niveau d'huile est trop bas, ou lorsque l'huile at- teint une certaine température en fonction du type d'huile. -
Page 8: Transport
3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves! • Ne pas marcher, rester immobile ni travailler en dessous d'une charge en suspension. AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. -
Page 9: Stockage
Stockage | 4 Stockage • Fermer toutes les ouvertures avec du ruban adhésif ou réutilisez les bouchons fournis à l’achat. Version avec échangeur de chaleur eau-huile : • S’assurer que l’eau de refroidissement a été entièrement retirée, consulter le cha- pitre Mise hors service [► 25]. Si la machine doit être stockée pendant plus de trois mois : •... -
Page 10: Conduites / Tuyaux De Raccordement
Raccordement d’eau de refroidissement (en option) [► 11]. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : •... -
Page 11: Connexion D'échappement
Installation | 5 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. Risque pour la santé! Si l’air s’échappe dans les locaux et que des personnes sont présentes : • S’assurer que la ventilation est suffisante. Taille de connexion : –... -
Page 12: Remplissage D'huile
1 mg/l (ppm) = 0,056 °dh (unité de mesure allemande) = 0,07 °e (unité de mesure an- glaise) = 0,1 °fH (unité de mesure française) 5.3 Remplissage d’huile AVIS Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 12 / 32 0870569784_RA_RC1000-1600B_-0005_IM_fr... -
Page 13: Montage De L'accouplement
Installation | 5 Type et quantité d’huile : consulter les chapitres Données techniques [► 29] et Huile [► 30]. Vérifier le niveau d’huile 5.4 Montage de l'accouplement Moyeu d'accouplement Moyeu d'accouplement Manchon (côté machine) d'accouplement (côté moteur) Vis radiale couple maximal admissible : 10 Nm Type de machine Grandeur de l'accou- Valeur “E”... -
Page 14: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 15: Schémas Électriques Pour Moteur Triphasé
Installation | 5 5.5.1 Schémas électriques pour moteur triphasé Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 12 pôles (basse tension) : sion à 12 pôles (haute tension) : Connexion en triangle, moteur multi- tension à... -
Page 16: Raccordement Électrique Des Dispositifs De Surveillance
5.6 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.6.1 Schéma électrique de l'interrupteur de température "Gaz" N° d'art. : 0651 563 747 Connecteur : M12x1, 4-pin Données électriques :... -
Page 17: Schéma Électrique De L'interrupteur De Pression (En Option)
Installation | 5 5.6.4 Schéma électrique de l'interrupteur de pression (en option) N° d'art. : 0653 563 750 Connecteur : M12x1, 4-pin Données électriques : U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 4 A 1 = Brun ; 2 = Blanc Point de commutation : P pin 1 + 2 = 0.6 bar (surpression) 5.6.5 Schéma électrique du capteur de pression (en option) -
Page 18: Mise En Service
6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 12]. -
Page 19: Pompage Des Vapeurs Condensables
Maintenance | 7 6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •... -
Page 20: Périodes De Maintenance
• Vérifier que la machine ne fuit pas; en cas Tous les mois de fuite, faire réparer la machine (contac- ter Busch). Si un filtre d’aspiration est installé : • Contrôler la cartouche du filtre d’aspira- tion et la remplacer si nécessaire. -
Page 21: Inspection Du Niveau D'huile
Maintenance | 7 • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service 7.2 Inspection du niveau d’huile • Arrêter la machine. - Page 22 7 | Maintenance Pièces de rechange d’origine Busch 2x filtre à huile (OF), n° d'art.: 0531 000 005 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 29] et Huile [► 30]. Vérifier le niveau d’huile...
-
Page 23: Changement Du Filtre D'échappement
(FM) Matière filtrante (FM) 1x n° d'art.: 0537 000 042 1x n° d'art.: 0537 000 043 Pièces de rechange d’origine Busch, 16x (2x8) filtre d’échappement (EF), n° d'art.: 0532 140 160 2x joint plat n° d'art.: 0480 000 131 Clé... -
Page 24: Nettoyage De L'échangeur De Chaleur
AVIS Montage incorrect. Risque de défaillance précoce! Perte d’efficacité! • Tout démontage de la machine n’étant pas décrit dans cette notice doit être réalisé par Busch. AVERTISSEMENT Machines contaminées par des matières dangereuses. Risque d’empoisonnement! Risque d’infection! Si la machine est contaminée par des matières dangereuses : •... -
Page 25: Mise Hors Service
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 26: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 26 / 32 0870569784_RA_RC1000-1600B_-0005_IM_fr... - Page 27 La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). La machine surchauffe. Ventilation insuffisante. • Enlever la poussière et la saleté de la machine.
- Page 28 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 19]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 28 / 32 0870569784_RA_RC1000-1600B_-0005_IM_fr...
-
Page 29: Données Techniques
Données techniques | 12 12 Données techniques RA 1000 B RA 1600 B RC 1000 B RC 1600 B Débit nominal (50Hz / 60Hz) m³/h 1000 / 1200 1600 / 1800 Pression finale hPa (mbar) abs. Pour la version RA : 0,3 ... 0,5 (sans soupape de lest d'air) ►... -
Page 30: Huile
En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). -
Page 31: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 32 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870569784/-0005_fr / © Ateliers Busch S.A.
