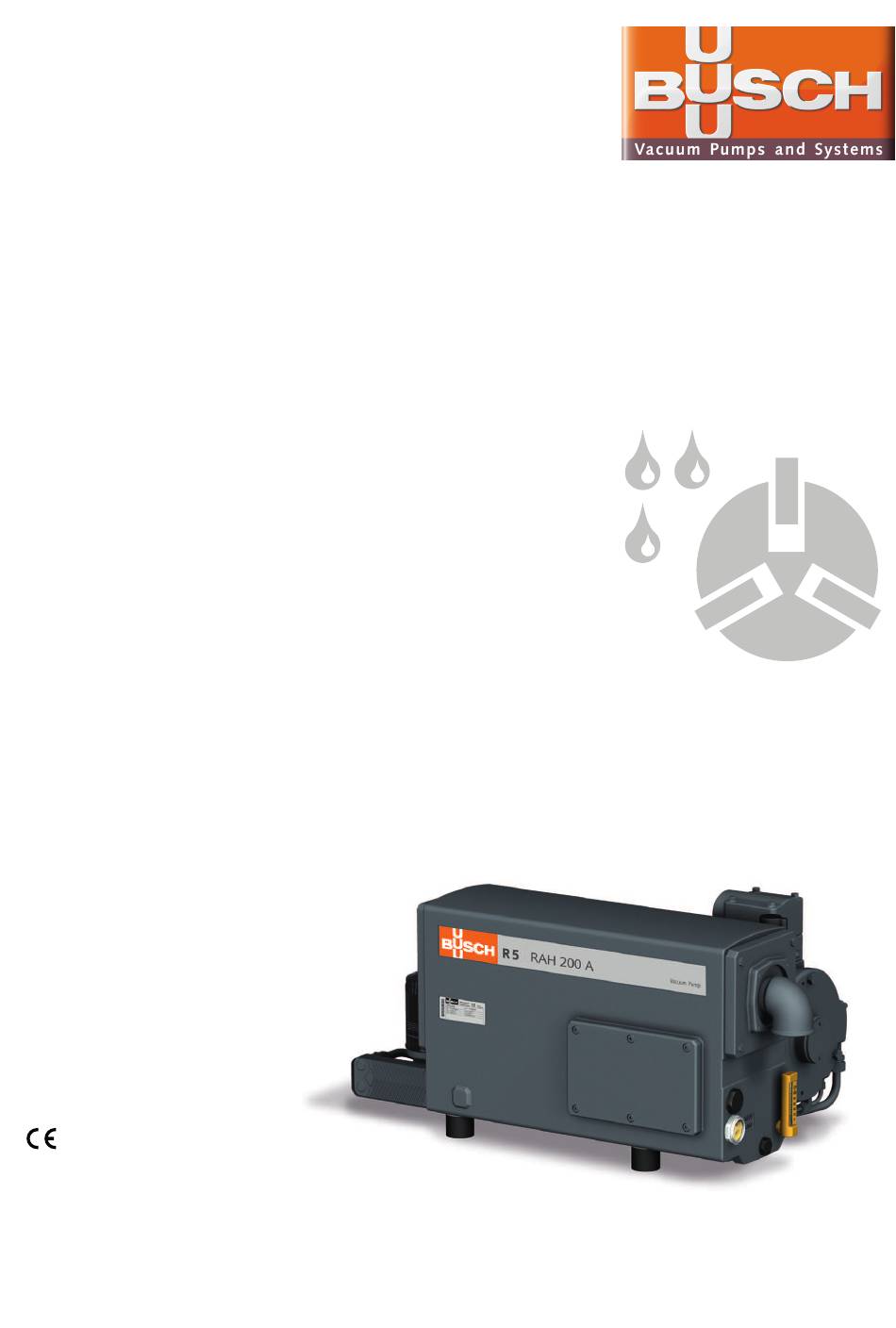

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RAH 200 A, RAH 300 A Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870564399/A0003_fr / Traduction de la notice originale / Sous réserve de modification 22/02/2018...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Fonctions standards ....................5 2.3.1 Refroidissement par eau................5 2.3.2 Thermomètre.....................5 2.3.3 Soupape de lest d’air..................5 2.4 Accessoires en option ................... -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Version avec moteur refroidi Version avec moteur refroidi à eau (en standard) à air (en option) Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique... -
Page 5: Principe De Fonctionnement
Le pompage d’autres substances peut entraîner une augmentation de la charge ther- mique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement non explosif. -
Page 6: Accessoires En Option
3 | Transport 2.4 Accessoires en option 2.4.1 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mélanger aux gaz de procédé. Le filtre d’aspiration est fourni avec cartouche papier ou polyester. -
Page 7: Stockage
Stockage | 4 Poids de la machine : consulter les données techniques ou la plaquette signalétique (NP) AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! • Ne pas soulever la pompe avec l’anneau installé sur le moteur. Soulever la machine uniquement comme illustré... -
Page 8: Installation
Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. -
Page 9: Connexion D'aspiration
D'autres dimensions de connexions sont possibles pour des commandes spécifiques. Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne remonte dans le système de vide. 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. -
Page 10: Raccordement D'eau De Refroidissement
5 | Installation 5.2.3 Raccordement d’eau de refroidissement Version avec moteur refroidi à eau Version avec moteur refroidi à air (en standard) (en option) Arrivée d’eau de refroidissement Sortie d’eau de refroidissement Échangeur de chaleur eau-huile Taille de connexion : –... -
Page 11: Remplissage D'huile
Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 23] et Huile [► 23]. 1x joint torique, n° d'art.: 0486 000 513 Vérifier le niveau d’huile... -
Page 12: Schémas Électriques Pour Moteur Triphasé
• S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen- tant Busch. • Brancher la mise à la terre. • Brancher le moteur. -
Page 13: Raccordement Électrique Des Dispositifs De Surveillance
5.5 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 10 secondes. 5.5.1 Schéma électrique de l'interrupteur de température (en option) N°... -
Page 14: Schéma Électrique De L'interrupteur De Niveau / Température (En Option)
6 | Mise en service 5.5.3 Schéma électrique de l'interrupteur de niveau / température (en option) N° d'art. : 0652 563 748 Connecteur : M12x1, 4-pin Données électriques : U = ≤ 230 V AC (50/60 Hz) ; U = ≤ 100 V DC (50/60 Hz) ; 1 = Brun ;... -
Page 15: Pompage Des Vapeurs Condensables
6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : DÉBUT •... -
Page 16: Inspection Du Niveau D'huile
7.3 Changement de l’huile et du filtre à huile AVIS Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 16 / 28 0870564399_RAH200-300A_A0003_IM_fr... - Page 17 Maintenance | 7 1x joint torique, n° d'art.: Bac de récupération 0486 000 505 Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 001 Clé pour filtre à huile 0870564399_RAH200-300A_A0003_IM_fr 17 / 28...
-
Page 18: Changement Du Filtre D'échappement
7 | Maintenance Type et quantité d’huile : consulter les chapitres Données techniques [► 23] et Huile [► 23]. 1x joint torique, n° d'art.: 0486 000 513 Vérifier le niveau d’huile 7.4 Changement du filtre d’échappement Clé de 10 mm 3x filtre d’échappement (EF) 18 / 28 0870564399_RAH200-300A_A0003_IM_fr... -
Page 19: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la loi. (Formulaire téléchargeable à partir du site www.buschvacuum.com) -
Page 20: Mise Hors Service
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 21: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 0870564399_RAH200-300A_A0003_IM_fr 21 / 28... - Page 22 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 15]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 22 / 28 0870564399_RAH200-300A_A0003_IM_fr...
-
Page 23: Données Techniques
Données techniques | 12 12 Données techniques RAH 200 A RAH 300 A Débit nominal (50Hz) m³/h Pression finale hPa (mbar) abs. Voir la plaquette signalétique (NP) Puissance nominale du moteur (50Hz) Vitesse nominale du moteur 1500 (50Hz) Niveau sonore (EN ISO 2151) dB(A) (50Hz) Tolérance maximale de vapeur d’eau... -
Page 24: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 25 Notes...
- Page 26 Notes...
- Page 27 Notes...
- Page 28 Czech Republic Netherlands Turkey www.buschvacuum.cz www.busch.nl www.buschvacuum.com Denmark New Zealand United Arab Emirates www.busch.dk www.busch.com.au www.busch.ae Finland Norway United Kingdom www.busch.fi www.busch.no www.busch.co.uk France Peru www.busch.fr www.busch.com.pe www.buschusa.com Germany Poland www.busch.de www.busch.com.pl www.buschvacuum.com 0870564399/A0003_fr / © Ateliers Busch S.A.
