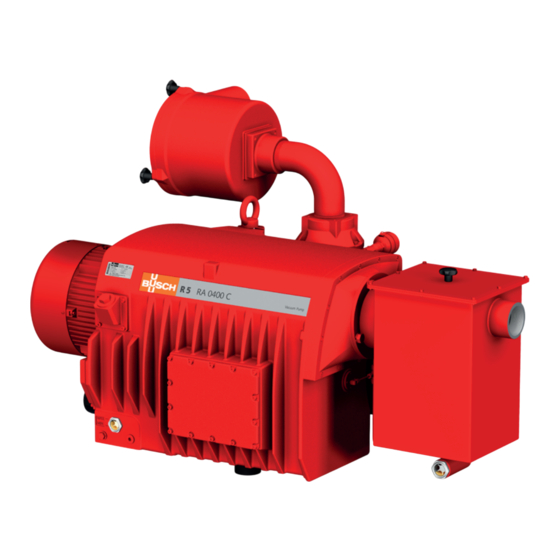

- Page 1 Pompes à vide à palettes lubrifiées RA 0400 C, RA 0502 C, RA 0630 C RC 0400 C, RC 0502 C, RC 0630 C Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870201532/-0002_fr / Traduction de la notice originale / Sous réserve de modification...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................4 2 Description du produit ....................5 2.1 Principe de fonctionnement .................. 6 2.2 Application ......................6 2.3 Unité de démarrage....................6 2.4 Accessoires en option ................... 7 2.4.1 Soupape de lest d’air..................7 2.4.2 Filtre d’aspiration ..................7 2.4.3 Séparateur d’huile supplémentaire .............7 2.4.4 Échangeur de chaleur eau-huile ..............7... - Page 3 Table des matières 10 Pièces de rechange....................... 29 11 Résolution de problèmes ..................... 30 12 Données techniques..................... 33 13 Huile ..........................34 14 Déclaration UE de Conformité ..................35 0870201532_RA_RC0400-0630C_-0002_O2_IM_fr...
-
Page 4: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit RA 0400 C / RA 0502 C RA 0400 C (50 Hz) / RA 0630 C RA 0400 C (60 Hz) / RA 0502 C RA 0630 C Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile... -
Page 6: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 33]. -
Page 7: Accessoires En Option
Description du produit | 2 2.4 Accessoires en option 2.4.1 Soupape de lest d’air La soupape de lest d'air permet de mélanger les molécules de gaz de procédé avec une quantité limitée d’air ambiant afin d'empêcher la condensation de vapeur dans la ma- chine. -
Page 8: Interrupteur De Pression
3 | Transport 2.4.8 Interrupteur de pression L'interrupteur de pression contrôle la pression dans le séparateur d’huile. La machine doit être arrêtée lorsque le gaz atteint une certaine pression. Consulter la ru- brique Schéma électrique de l'interrupteur de pression (en option) [► 18]. 2.4.9 Capteur de pression Le capteur de pression contrôle la pression dans le séparateur d’huile. -
Page 9: Stockage
Stockage | 4 AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! • Ne pas soulever la pompe avec l’anneau installé sur le moteur. Soulever la machine uniquement comme illustré précédemment. • Vérifier que la machine n’ait pas subi de dégâts durant le transport. Si la machine est fixée à... -
Page 10: Conditions D'installation
5 | Installation 5.1 Conditions d’installation AVERTISSEMENT La machine n’est pas complètement étanche au gaz. Risque d’incendie ! • La zone d’installation doit être ventilée afin d’empêcher tout niveau inacceptable d’oxygène. AVIS Utilisation de la machine en dehors des conditions d'installation autorisées. Risque de défaillance précoce! Perte d’efficacité! •... -
Page 11: Conduites / Tuyaux De Raccordement
Installation | 5 • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : • S'assurer que les dispositifs de surveillance sont correctement connectés et inté- grés dans un système de commande de sorte que le fonctionnement de la ma-... -
Page 12: Connexion D'échappement
5 | Installation 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. Risque pour la santé! Si l’air s’échappe dans les locaux et que des personnes sont présentes : • S’assurer que la ventilation est suffisante. Taille de connexion : –... - Page 13 Installation | 5 La vanne de dérivation d'eau (WBV) est utilisée lors du premier démarrage de la ma- chine. À ce moment, elle doit être ouverte (environ 90 secondes) pour amorcer l'échan- geur de chaleur à eau, ensuite elle peut être fermée. L'électrovanne (MV) est utilisée pour arrêter la circulation de l'eau de refroidissement lorsque la machine est à...
-
Page 14: Remplissage D'huile
• Utiliser uniquement une huile approuvée par Busch et adaptée aux applications conte- nant de l’oxygène. Consulter la rubrique Huile [► 34]. À la livraison, la machine est déjà remplie d’huile spécifique « Busch YLC 250 B », adap- tée aux applications contenant de l’oxygène. -
Page 15: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 16: Schémas Électriques Pour Moteur Triphasé
5 | Installation 5.5.1 Schémas électriques pour moteur triphasé Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 12 pôles (basse tension) : sion à 12 pôles (haute tension) : Connexion en triangle, moteur multi- tension à... -
Page 17: Raccordement Électrique Des Dispositifs De Surveillance
5.6 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.6.1 Schéma électrique de l'interrupteur de température "Gaz" N° d'art. : 0651 563 747 Connecteur : M12x1, 4-pin Données électriques :... -
Page 18: Schéma Électrique De L'interrupteur De Niveau / Température (En Option)
5 | Installation 5.6.4 Schéma électrique de l'interrupteur de niveau / température (en option) N° d'art. : 0652 563 748 Connecteur : M12x1, 4-pin Données électriques : U = ≤ 230 V AC (50/60 Hz) ; U = ≤ 100 V DC (50/60 Hz) ; 1 = Brun ;... -
Page 19: Mise En Service
En cas de risque de contamination de la machine ou de l’huile par des matières orga- niques : • La machine doit être mise hors service et nettoyée par du personnel spécialisé (contac- ter le représentant Busch). ATTENTION Pendant le fonctionnement, la surface de la machine peut atteindre des températures su- périeures à... -
Page 20: Pompage Des Vapeurs Condensables
6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •... - Page 21 Busch). AVERTISSEMENT Utilisation de pièces de rechange d’origine autres que Busch. Risque d’incendie ! • N’utiliser que des pièces détachées approuvées par Busch et adaptées aux applications contenant de l’oxygène. AVERTISSEMENT Machines contaminées par des matières dangereuses. Risque d’empoisonnement! Risque d’infection!
-
Page 22: Périodes De Maintenance
7 | Maintenance • S’assurer de disposer d’une autorisation de Busch afin de réaliser les tâches de mainte- nance. • Éteindre la machine et la protéger contre tout démarrage involontaire. • Mettre à la pression atmosphérique les conduites de raccordement. -
Page 23: Inspection Du Niveau D'huile
Si l’huile devient foncée ou semble différente de la couleur initiale : • Changer l’huile immédiatement, consulter la rubrique Changement de l’huile et du filtre à huile [► 24]. Vous pouvez consulter votre représentant Busch afin de connaître la raison du change- ment de couleur. 0870201532_RA_RC0400-0630C_-0002_O2_IM_fr... -
Page 24: Changement De L'huile Et Du Filtre À Huile
7.4 Changement de l’huile et du filtre à huile AVERTISSEMENT Remplissage de la machine avec un type d’huile incorrect. Risque d’incendie ! • Utiliser uniquement une huile approuvée par Busch et adaptée aux applications conte- nant de l’oxygène. Consulter la rubrique Huile [► 34]. AVIS Utilisation d'une huile inappropriée. - Page 25 Maintenance | 7 Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 532 236 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 33] et Huile [► 34]. Réappliquer le fil plombé...
-
Page 26: Changement Du Filtre D'échappement
7 | Maintenance 7.5 Changement du filtre d’échappement Clé Allen 6 mm 8x filtre d’échappement (EF) Pièces de rechange d’origine Busch, 8x filtre d’échappement (EF), n° d'art.: 0532 141 270 Clé Allen 6 mm Couple maximal admissible : 21 Nm O-ring 1x joint plat n°... -
Page 27: Nettoyage De L'échangeur De Chaleur
Maintenance | 7 7.6 Nettoyage de l'échangeur de chaleur RA/RC 0400 C (60 HZ) / RA/RC 0502 C RA/RC 0630 C 0870201532_RA_RC0400-0630C_-0002_O2_IM_fr 27 / 36... -
Page 28: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •... -
Page 29: Pièces De Rechange
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. AVERTISSEMENT Utilisation de pièces de rechange d’origine autres que Busch. -
Page 30: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 30 / 36 0870201532_RA_RC0400-0630C_-0002_O2_IM_fr... - Page 31 La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). La machine surchauffe. Ventilation insuffisante. • Enlever la poussière et la saleté de la machine.
- Page 32 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 20]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 32 / 36 0870201532_RA_RC0400-0630C_-0002_O2_IM_fr...
-
Page 33: Données Techniques
Données techniques | 12 12 Données techniques RA 0400 C RA 0502 C RA 0630 C RC 0400 C RC 0502 C RC 0630 C Débit nominal (50Hz / 60Hz) m³/h 410 / 480 510 / 590 630 / 760 Pression finale hPa (mbar) abs. -
Page 34: Huile
13 | Huile 13 Huile YLC 250 B Numéro d'article en version 0,5 L (~1 kg) 0831 131 400 Numéro d'article en version 1 L (~2 kg) 0831 108 878 Numéro d'article en version 5 L (~10 kg) 0831 108 879 Signal d'avertissement Température de l'huile [°C] Point de commutation / Signal d'alarme... -
Page 35: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 36 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870201532/-0002_fr / © Ateliers Busch S.A.
