Manuels Connexes pour BUSCH R5 KB 0040 D
Sommaire des Matières pour BUSCH R5 KB 0040 D

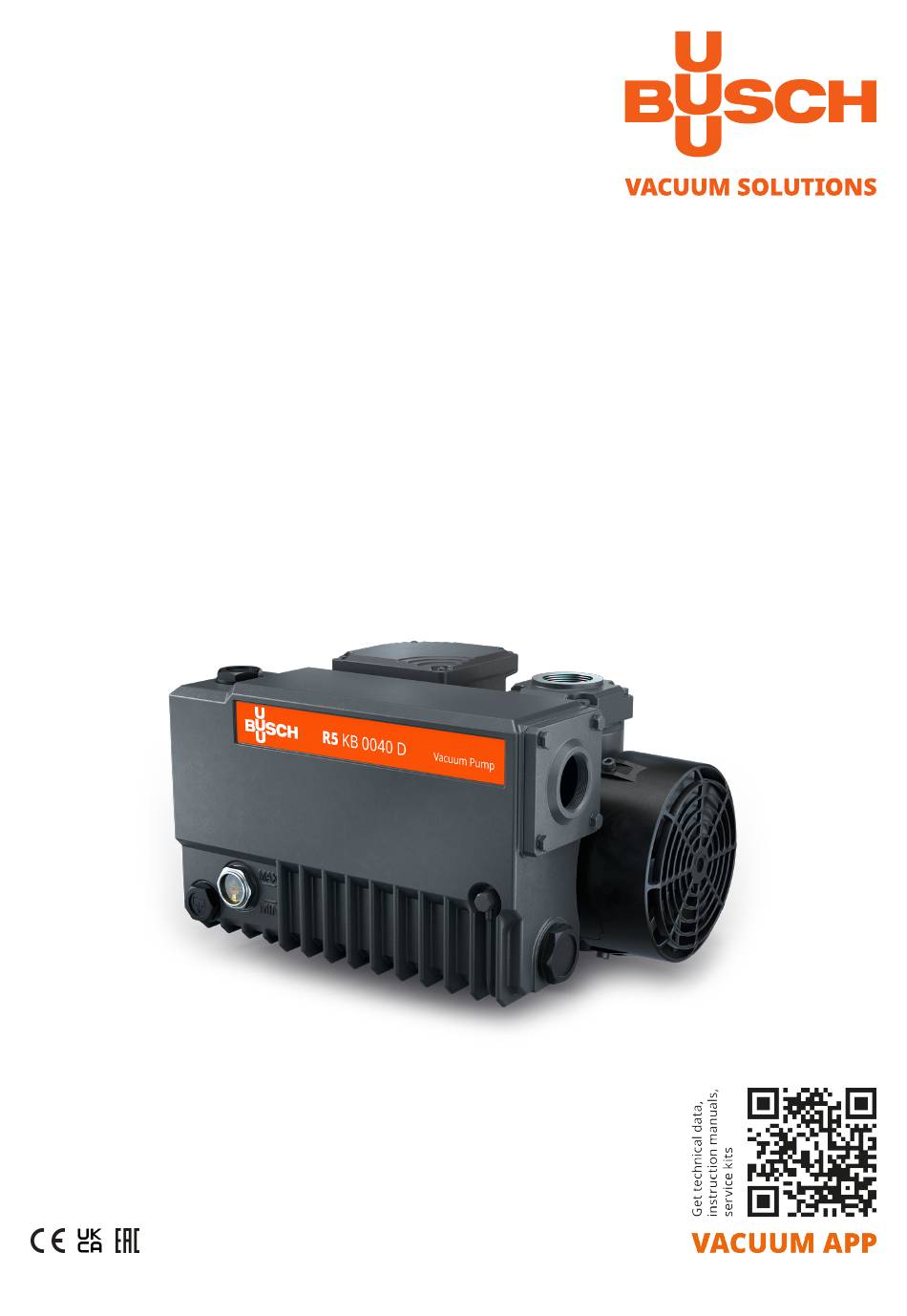

- Page 1 Pompes à vide à palettes lubrifiées KB 0040 D KC 0040 D Notice d'instructions 0870152113 | A0003_fr | Manuel original 20/11/2023...
- Page 2 Table des matières Table des matières Sécurité.................................. Description du produit............................Principe de fonctionnement ..........................Utilisation conforme ............................Unité de démarrage............................Accessoires en option............................2.4.1 Soupape de lest d’air..........................2.4.2 Filtre d’aspiration..........................Transport ................................Stockage ................................Installation................................Conditions d'implantation..........................Raccordement des conduites/de la tuyauterie ....................5.2.1 Connexion d’aspiration........................
- Page 3 Sécurité Avant de manipuler la machine, il est indispensable que ce manuel d’instruction soit lu et compris. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure.

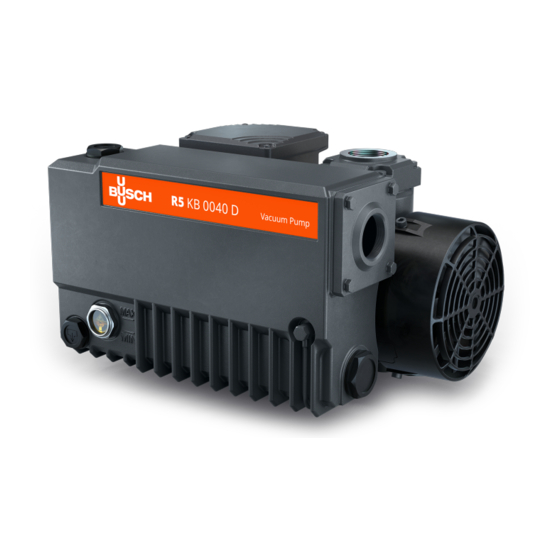

- Page 4 2 | Description du produit Description du produit ODP OSG Description Bouchon de remplissage d’huile Flèche directionnelle Séparateur d’huile Boîte à bornes du moteur Dispositif de transport Filtre d'échappement Connexion d'aspiration Connexion d'échappement Ventilateur axial Bouchon de vidange d’huile Voyant de niveau d’huile Plaque signalétique REMARQUE Terme technique.
- Page 5 La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation à l'intérieur. Pour les installations à l’extérieur, contac- tez votre représentant Busch pour connaître les précautions spéciales. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 26].
- Page 6 2 | Description du produit Unité de démarrage La machine est livrée sans commande de démarrage. La commande de la machine doit être fournie lors de l'installation. La machine peut être équipée d'un démarreur progressif. Accessoires en option 2.4.1 Soupape de lest d’air La soupape de lest d'air permet de mélanger le gaz de procédé...
- Page 7 Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! ● Ne pas marcher, rester immobile ou encore travailler sous des charges en suspension. CONSEIL Lorsque la machine est déjà remplie d'huile. Faire basculer une machine déjà remplie d’huile peut entraîner le passage de grandes quanti- tés d’huile dans le cylindre.
- Page 8 4 | Stockage Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Si la machine doit être stockée pendant plus de 3 mois: ● Envelopper la machine dans un film de protection anticorrosion. ●...
- Page 9 Installation | 5 Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d’installation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'installation soient pleinement respectées. ~20 cm ~20 cm ~20 cm ~20 cm ● Assurez-vous que l’environnement de la machine n’est pas potentiellement explosif. ●...
- Page 10 5 | Installation ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. Raccordement des conduites/de la tuyauterie ● Retirer tous les capuchons de protection avant de procéder à l'installation. ● Assurez-vous que conduites de raccordement n’entraînent aucunes tensions au niveau des rac- cordements de la machine.
- Page 11 Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 26] et Huile [➔ 27]. Description 1x joint torique, réf. de pièce : 0486 000...
- Page 12 Compatibilité électromagnétique. ● Assurez-vous que le moteur de la machine n’est pas affecté par des perturbations électriques ou électromagnétiques du secteur. Si nécessaire, consultez Busch. ● Assurez-vous que la compatibilité électromagnétique de la machine est conforme aux exigences de votre réseau d’alimentation. Si nécessaire, prévoyez une suppression supplémentaire des in- terférences (compatibilité...
- Page 13 Raccordement électrique | 6 ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un bouton d'arrêt d'urgence sur la ligne électrique de ma- nière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
- Page 14 6 | Raccordement électrique ● Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée). ● Faire fonctionner le moteur brièvement. ● Regarder l'hélice du ventilateur du moteur et déterminer le sens de rotation juste avant que le ventilateur ne s’arrête.
- Page 15 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : DÉMARRAGE ● Fermer la soupape d'arrêt et ouvrir la soupape de lest de d'air** (GB) ●...
- Page 16 7 | Mise en service * Non compris dans la livraison. ** Peut être en option sur certains produits 16 | 32 Instruction Manual R5 KB_KC 0040 D_FR_fr...
- Page 17 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés.
- Page 18 Si une soupape de lest d’air (GB) est installée : ● Nettoyer le filtre de la soupape de lest d'air. Tous les 5 ans ● Faire une révision générale la machine (contacter Busch). Inspection du niveau d’huile ● Mettre la machine à l'arrêt.
- Page 19 Maintenance | 8 Description 1x joint torique, réf. de pièce : 0486 000 Pour le type et la capacité en huile, voir Données techniques [➔ 26] et Huile [➔ 27]. Description 1x joint torique, réf. de pièce : 0486 000 Instruction Manual R5 KB_KC 0040 D_FR_fr 19 | 32...
- Page 20 8 | Maintenance Changement du filtre d'échappement Description Clé de 10 mm Description Pièces de rechange d’origine Busch 1x Clé de 10 mm filtre d’échappement (EF), réf. : 0532 140 154 20 | 32 Instruction Manual R5 KB_KC 0040 D_FR_fr...
- Page 21 ● Décontaminer la machine le plus possible et signaler l'état de contamination dans une « Décla- ration de contamination ». Busch n’acceptera la machine que si elle est accompagnée d’une « déclaration de contamination » dûment remplie et légalement contraignante, téléchargeable à l’adresse suivante : buschva- cuum.com/declaration-of-contamination.
- Page 22 10 | Mise hors service Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant de toucher la machine, laissez-la refroidir. ●...
- Page 23 Utilisation de pièces de rechange d’origine autres que Busch. Risque de défaillance prématurée ! Perte d'efficacité ! ● L’utilisation exclusive de pièces de rechange et de consommables d’origine Busch est recomman- dée pour le bon fonctionnement de la machine et pour valider la garantie. Kit de pièces de re- Description Réf.
- Page 24 Solution La machine ne démarre pas. Le moteur n’est pas alimenté à ● Vérifier l’alimentation élec- la bonne tension. trique. Le moteur est défectueux. ● Réparer la machine (contac- ter Busch). 24 | 32 Instruction Manual R5 KB_KC 0040 D_FR_fr...
- Page 25 ● Vidanger la machine quides ou des quantités impor- (contacter Busch). tantes de vapeur. Pour la résolution de problèmes qui ne figurent pas dans le tableau de dépannage, veuillez contac- ter votre représentant Busch. Instruction Manual R5 KB_KC 0040 D_FR_fr 25 | 32...
- Page 26 0,85 Poids approx. 29 ** Lbs. 64 ** * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. ** Le poids peut varier en fonction de la commande. 26 | 32 Instruction Manual R5 KB_KC 0040 D_FR_fr...
- Page 27 Moteur triphasé En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine doit être remplie, veuillez vous reporter à la plaque signalétique (NP).
- Page 28 La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant.
- Page 29 La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société...
- Page 30 Remarques Remarques 30 | 32 Instruction Manual R5 KB_KC 0040 D_FR_fr...
- Page 31 R emarques Instruction Manual R5 KB_KC 0040 D_FR_fr 31 | 32...
- Page 32 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
