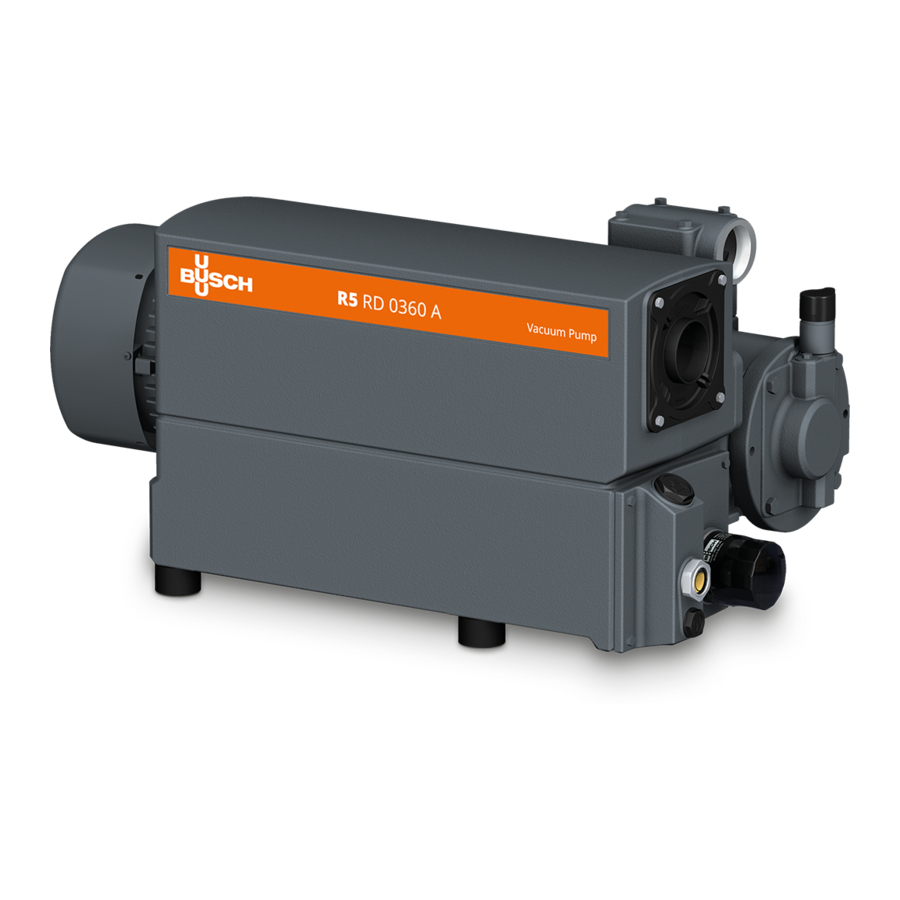

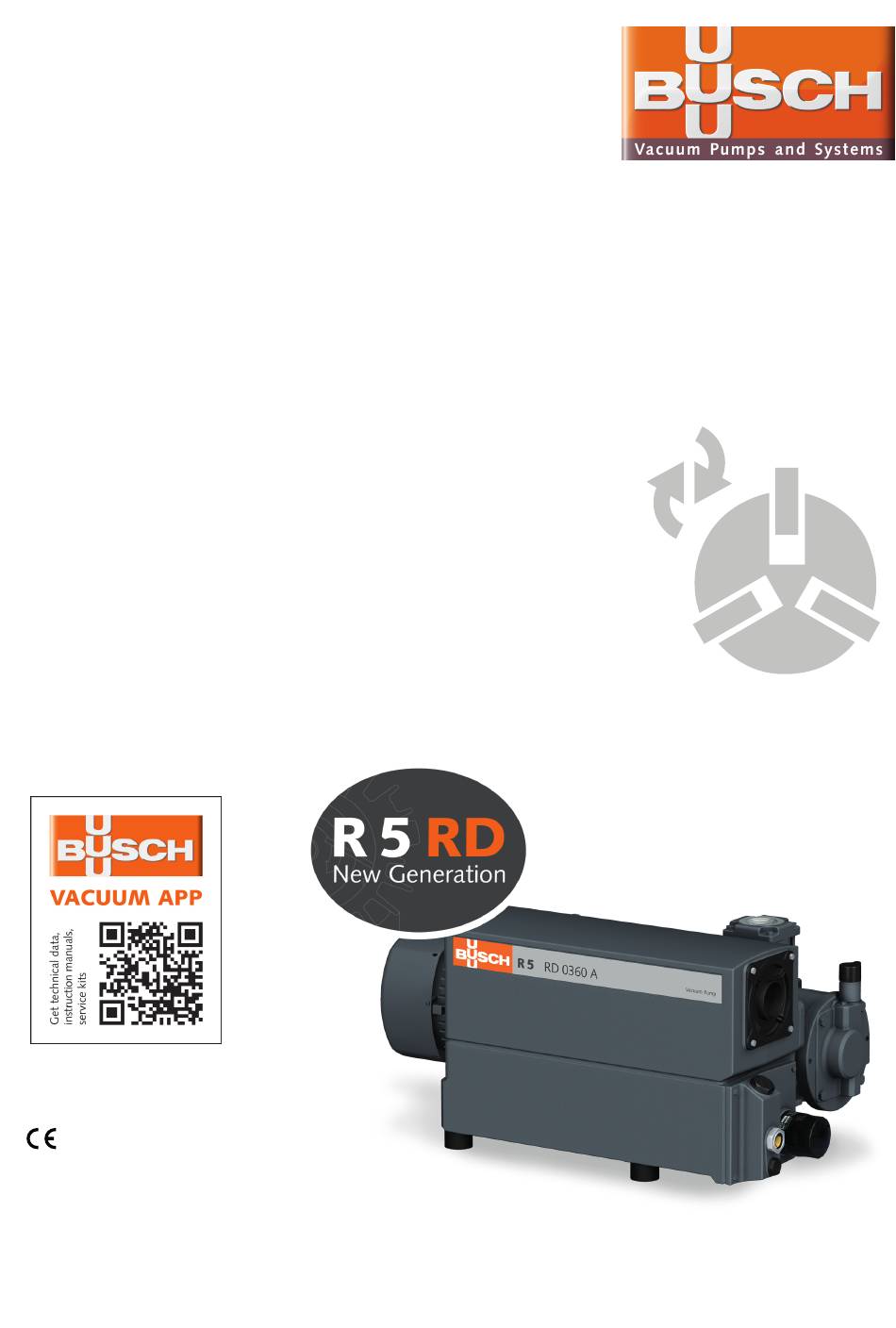

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RD 0200 A, RD 0240 A, RD 0300 A, RD 0360 A Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870572700/-0003_fr / Traduction de la notice originale / Sous réserve de modification...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Unité de démarrage....................5 2.4 Accessoires standard..................... 5 2.4.1 Soupape de lest d’air..................5 2.5 Accessoires en option ................... -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Echangeur de chaleur air-huile Flèche de rotation Anneau de levage Filtre d'échappement Soupape de lest d'air Connexion d'aspiration Boîte à bornes du moteur Plaquette signalétique Bouchon de vidange d'huile Filtre à huile Bouchon de remplissage d'huile Séparateur d'huile Voyant d'huile... -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 26]. -
Page 6: Accessoires En Option
2 | Description du produit 2.5 Accessoires en option 2.5.1 Soupape de lest d'air à débit élevé Cela augmente le débit de la soupape de lest d'air standard afin de supporter de hautes chages de vapeur. 2.5.2 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mélanger aux gaz de procédé. -
Page 7: Transport
Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves! • Ne pas marcher, rester immobile ni travailler en dessous d'une charge en suspension. AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. -
Page 8: Stockage
4 | Stockage Stockage • Fermer toutes les ouvertures avec du ruban adhésif ou réutilisez les bouchons fournis à l’achat. Si la machine doit être stockée pendant plus de trois mois : • Emballer la machine d’un film protecteur anti-corrosion. •... -
Page 9: Conduites / Tuyaux De Raccordement
Raccordement d’eau de refroidissement (en option) [► 11]. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : •... -
Page 10: Connexion D'échappement
180° (3 positions) Taille de connexion : – G2 Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne remonte dans le système de vide. 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. -
Page 11: Raccordement D'eau De Refroidissement (En Option)
Installation | 5 5.2.3 Raccordement d’eau de refroidissement (en option) Arrivée d’eau de refroidissement Sortie d’eau de refroidissement Échangeur de chaleur eau-huile • Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en eau. Taille de connexion : –... -
Page 12: Remplissage D'huile
Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 26] et Huile [► 27]. 1x joint, n° d'art.: consulter "Kit de service"... -
Page 13: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 14: Schémas Électriques Pour Moteur Triphasé
5 | Installation 5.4.1 Schémas électriques pour moteur triphasé Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 9 pôles (basse tension) : sion à 9 pôles (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 12 pôles (basse tension) : sion à... -
Page 15: Raccordement Électrique Des Dispositifs De Surveillance
5.5 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.5.1 Schéma électrique de l'interrupteur de température (en option) N°... -
Page 16: Mise En Service
6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 12]. -
Page 17: Pompage Des Vapeurs Condensables
Maintenance | 7 6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Ouvrir la vanne 30 minutes •... -
Page 18: Périodes De Maintenance
Pour RD 0360 A: max. après 2000 heures, au plus tard après 6 mois • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service... -
Page 19: Changement De L'huile Et Du Filtre À Huile
Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 1x joint, n° d'art.: consulter "Kit de service" Bac de récupération (Pièces de rechange) - Page 20 7 | Maintenance Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: consulter "Kit de service" (Pièces de rechange) Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 26] et Huile [► 27].
-
Page 21: Changement Du Filtre D'échappement
Maintenance | 7 7.4 Changement du filtre d’échappement Clé de 10 mm 1x filtre d’échappement (EF) Pièces de rechange d’origine Busch 1x filtre d’échappement (EF), n° d'art.: consulter "Kit de service" (Pièces de rechange) Vérifier 2x joint torique Clé de 10 mm... -
Page 22: Nettoyage De L'échangeur De Chaleur
AVIS Montage incorrect. Risque de défaillance précoce! Perte d’efficacité! • Tout démontage de la machine n’étant pas décrit dans cette notice doit être réalisé par Busch. AVERTISSEMENT Machines contaminées par des matières dangereuses. Risque d’empoisonnement! Risque d’infection! Si la machine est contaminée par des matières dangereuses : •... -
Page 23: Mise Hors Service
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 24: Résolution De Problèmes
L'accouplement (CPL) est • Remplacer l'accouplement défectueux. (CPL). La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). 24 / 32 0870572700_RD0200-0360A_-0003_IM_fr... - Page 25 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 17]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870572700_RD0200-0360A_-0003_IM_fr 25 / 32...
-
Page 26: Données Techniques
12 | Données techniques 12 Données techniques RD 0200 A RD 0240 A RD 0300 A RD 0360 A Débit nominal m³/h 160 / 190 200 / 240 250 / 300 300 / 360 (50Hz / 60Hz) Pression finale hPa (mbar) abs. (sans soupape de lest d'air) Pression finale hPa (mbar) abs. -
Page 27: Huile
En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). -
Page 28: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 29 Notes...
- Page 30 Notes...
- Page 31 Notes...
- Page 32 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870572700/-0003_fr / © Ateliers Busch S.A.
