- Page 1 Pompes à vide à palettes lubrifiées PB 0003 D Notice d’instructions 0870167899 | C0002_fr | Manuel original 22/03/2023...
- Page 2 Table of Contents Table of Contents Sécurité.................................. Description du produit............................Principe de fonctionnement ..........................Utilisation conforme ............................Unité de démarrage............................Caractéristiques standard..........................2.4.1 Protection thermique du moteur ....................... Transport ................................Stockage ................................Installation................................Conditions d'implantation..........................Raccordement des conduites/de la tuyauterie ....................5.2.1 Connexion d’aspiration........................
- Page 3 Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure.

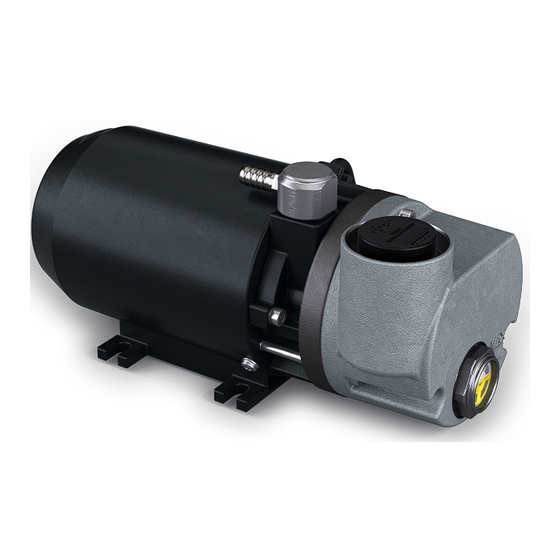

- Page 4 2 | Description du produit Description du produit Description Flèche directionnelle Plaque signalétique Aspiration Connexion d'échappement Filtre d'échappement Bouchon de remplissage d’huile Voyant de niveau d’huile Bouchon de vidange d’huile REMARQUE Terme technique. Dans cette notice d'instructions, nous considérons que le terme « machine » se réfrère à « pompe à vide». REMARQUE Illustrations Dans cette notice d'instructions, les illustrations peuvent différer de l'apparence de la machine.
- Page 5 Le pompage d’autres substances peut entraîner une augmentation de la charge thermique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement potentiellement non explosif.
- Page 6 2 | Description du produit Caractéristiques standard 2.4.1 Protection thermique du moteur Les moteurs monophasés sont équipés d’un interrupteur de protection thermique afin de protéger la machine contre toute surcharge. Les moteurs triphasés ne sont pas équipés d’un interrupteur de protection thermique.
- Page 7 Transport | 3 Transport CONSEIL Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quan- tités d’huile dans le cylindre. Démarrer une machine contenant de quantités excessives d’huile dans le cylindre brisera immédiatement les palettes et détruira la machine ! ●...
- Page 8 4 | Stockage Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Si la machine doit être entreposée pendant plus de 3 mois : ● Entourer la machine d’un film de protection anticorrosion. ●...
- Page 9 Installation | 5 Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d'implantation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'implantation sont parfaitement respectées. ~20 cm ~20 cm ~20 cm ~20 cm ● S’assurer que l’environnement de la machine n’est pas potentiellement explosif. ●...
- Page 10 5 | Installation ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. Raccordement des conduites/de la tuyauterie ● Retirer tous les capuchons de protection avant de procéder à l'installation. ● S'assurer que les conduites de raccordement n’exercent aucune pression sur les raccords de la machine.
- Page 11 Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 24] et Huile [➔ 25]. Description 1x joint torique, réf. : 0486 000 676...
- Page 12 ● S'assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil auprès de Busch. ● S'assurer que la classe EMC de la machine est conforme aux exigences du système de réseau d'alimentation ;...
- Page 13 Raccordement électrique | 6 ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un interrupteur d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
- Page 14 7 | Mise en service Mise en service ATTENTION Pendant le fonctionnement, la surface de la machine peut atteindre des températures supé- rieures à 70 °C. Risque de brûlures ! ● Éviter tout contact avec la machine pendant et immédiatement après le fonctionnement. ATTENTION Bruit de fonctionnement de la machine Risque de troubles auditifs !
- Page 15 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés.
- Page 16 ● Changer l’huile et les filtres d’échappement (EF). les 6 mois Tous les 5 ans ● Faire une révision générale la machine (contacter Busch). Inspection du niveau d’huile ● Mettre la machine à l'arrêt. ● Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile.
- Page 17 Maintenance | 8 Description Bac de vidange 1 joint de voyant, réf. pièce: 0480 000 271 Pour le type et la capacité en huile, voir Données techniques [➔ 24] et Huile [➔ 25]. Description 1x joint torique, réf. : 0486 000 676 Instruction Manual R5 PB 0003 D_FR_fr 17 | 28...
- Page 18 8 | Maintenance Changement du filtre d'échappement Description Pièces de rechange d’origine Busch 1x filtre d’échappement (EF), réf. : 0532 140 151 18 | 28 Instruction Manual R5 PB 0003 D_FR_fr...
- Page 19 ● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). Instruction Manual R5 PB 0003 D_FR_fr...
- Page 20 10 | Mise hors service Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. ●...
- Page 21 Risque de défaillance prématurée ! Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Pièce de rechange Description Réf.
- Page 22 ● Vérifier l’alimentation élec- la bonne tension. trique. Le moteur est défectueux. ● Réparer la machine (contac- ter Busch). La machine n’atteint pas la Le niveau d'huile est trop bas. ● Ajouter de l'huile. pression habituelle au niveau La cartouche du filtre d’aspira- ●...
- Page 23 ● Vidangez la machine quides ou une quantité impor- (contactez Busch). tante de vapeurs. Pour la résolution de problèmes qui ne figurent pas dans le tableau de dépannage, veuillez contac- ter votre représentant Busch. Instruction Manual R5 PB 0003 D_FR_fr 23 | 28...
- Page 24 Plage de température de l'aspiration de gaz °C 5 … 40* Pression ambiante Pression atmosphérique Capacité en huile 0,05 Poids approx. * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. 24 | 28 Instruction Manual R5 PB 0003 D_FR_fr...
- Page 25 à cycle léger En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP).
- Page 26 La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant.
- Page 27 La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société...
