Pressostat Basse Et Haute Pression; Mise À L'air Des Composants Du Circuit De Gaz - F9/B9/M9 Et Composants Du Circuit De Gaz En Option - Lochinvar power-fin 502 Manuel D'installation Et De Fonctionnement

4
Raccordements au Gaz

Pressostat basse et haute pression

LE STYLE CLASSIQUE DE RÉGULATEUR
DE PRESSION PEUT DIFFÉRER DE CELUI ILLUSTRÉ
« FOURNI SUR PLACE » (SI EXIGÉ PAR LES CODES LOCAUX)
VANNE DE RÉGLAGE
VANNE D'ARRÊT CLASSIQUE
DU GAZ
« FOURNIE SUR PLACE »
ROBINET
(SI EXIGÉ PAR LES
DE GAZ
CODES LOCAUX)
VANNE À BILLE
AVEC PRISE
DE PRESSION
*SE REPORTER
À LA REMARQUE D'INSTALLATION
D'UN RÉGULATEUR DANS LE
PRÉSENT MANUEL

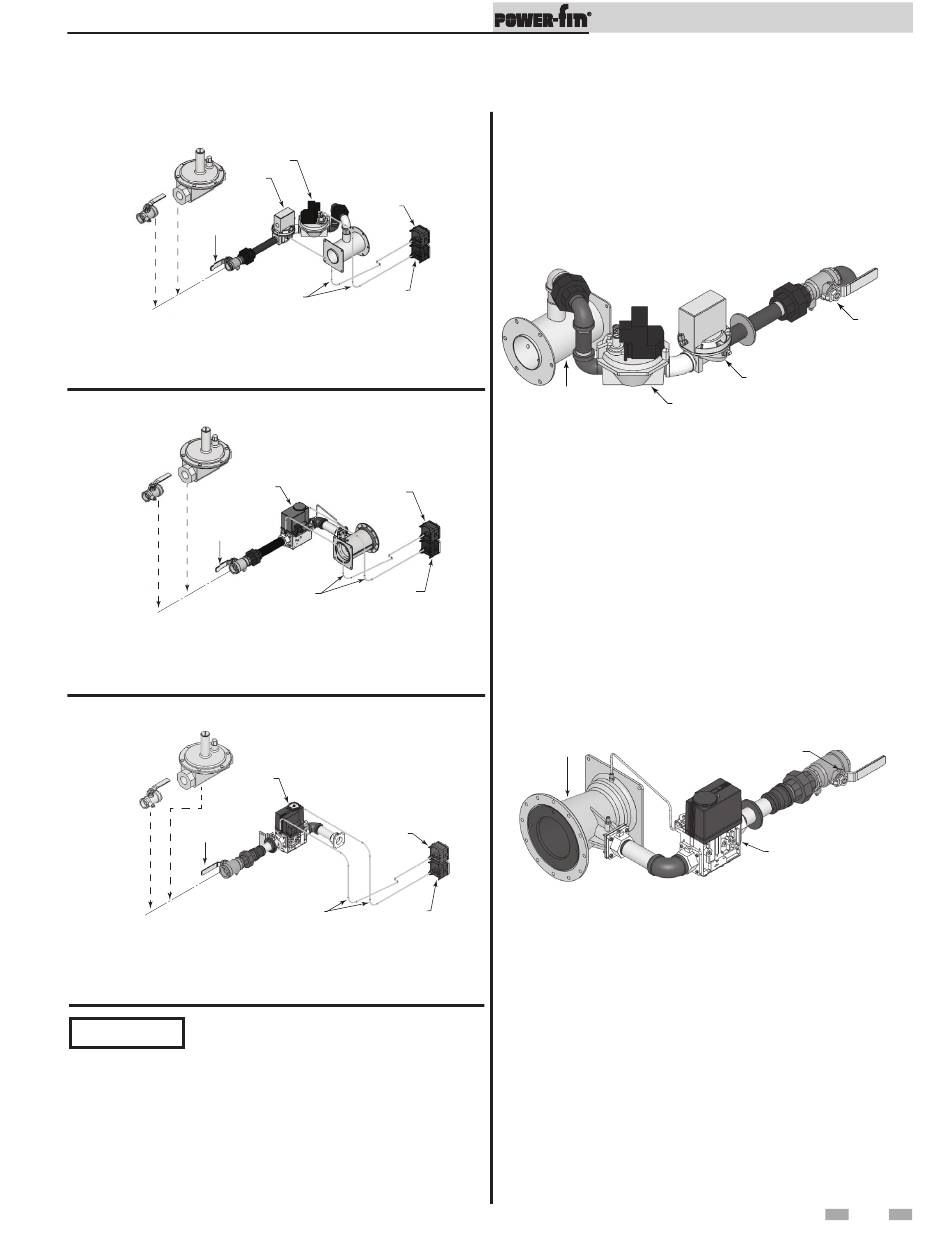

Figure 4-3A_Pressostats de gaz haute et basse pression
PB/PF 502 - 1302 F9
LE STYLE CLASSIQUE DE RÉGULATEUR
DE PRESSION PEUT DIFFÉRER DE CELUI ILLUSTRÉ
« FOURNI SUR PLACE » (SI EXIGÉ PAR LES CODES LOCAUX)
VANNE D'ARRÊT CLASSIQUE
« FOURNIE SUR PLACE »
(SI EXIGÉ PAR LES
CODES LOCAUX)
ROBINET
DE GAZ
VANNE À BILLE
AVEC PRISE
DE PRESSION
*SE REPORTER
À LA REMARQUE D'INSTALLATION
D'UN RÉGULATEUR DANS LE
PRÉSENT MANUEL
Figure 4-3B_Pressostats de gaz haute et basse pression
PB/PF 502 - 1302 M9
LE STYLE CLASSIQUE DE RÉGULATEUR
DE PRESSION PEUT DIFFÉRER DE CELUI ILLUSTRÉ
« FOURNI SUR PLACE » (SI EXIGÉ PAR LES CODES LOCAUX)
VANNE D'ARRÊT CLASSIQUE
« FOURNIE SUR PLACE »
(SI EXIGÉ PAR LES
ROBINET
CODES LOCAUX)
DE GAZ
VANNE À BILLE
AVEC PRISE
DE PRESSION
*SE REPORTER
À LA REMARQUE D'INSTALLATION
D'UN RÉGULATEUR DANS LE
PRÉSENT MANUEL
Figure 4-3C_Pressostats de gaz haute et basse pression
PB/PF 1501 - 2001 M9, B9, et F9
L'ensemble de circuit de gaz et les commandes
AVIS
de cet appareil ont été testés selon l'American
National Standard en vigueur, pour répondre aux critères de
sécurité et de performances minimum, comme un allumage
sécurisé, une bonne combustion et un arrêt de sécurité.
502 - 1302 Circuit de gaz F9
La vanne de gaz combinée de cet appareil utilise une tension
de ligne (120 VCA) pour le fonctionnement. Ces deux vannes
satisfont à l'exigence de l'arrêt de sécurité et des vannes de
PRESSOSTAT
DE GAZ BASSE
PRESSION
LE PASSAGE
PRESSOSTAT
DES TUBES
DE GAZ HAUTE
EN ALUMINIUM
PRESSION
DE 0,25 X 0,03 PEUT
VARIER
DIR #2000538251 00
PRESSOSTAT
DE GAZ BASSE
PRESSION
LE PASSAGE
DES TUBES
PRESSOSTAT
EN ALUMINIUM
DE GAZ HAUTE
DE 0,25 X 0,03 PEUT
PRESSION
VARIER
DIR #2000538249 00
PRESSOSTAT
DE GAZ BASSE
PRESSION
LE PASSAGE
DES TUBES PRESSOSTAT
DE GAZ HAUTE
EN ALUMINIUM
PRESSION
DE 0,25 X 0,03 PEUT VARIER
DIR #2000538246 00
Manuel d'installation et de fonctionnement
(suite)
(suite)
commande requises sur les chaudières et les chauffe-eau. La
vanne combinée régule également la quantité de gaz mélangée
à l'air fourni au brûleur pour une combustion appropriée.
La vanne combinée et la vanne à membrane ont des orifices
d'aération filetés - voir la section Ventilation des composants du
circuit de gaz, sur cette page.
Il n'existe pas de pièces réparables sur la vanne de gaz combinée.
VENTURI
Figure 4-4_Ensemble de circuit de gaz F9 - Modèles
502 - 1302
Circuit de gaz M9, B9, et 1501 - 2001 F9
La vanne de rapport de gaz sur cet appareil utilise une tension de
secteur (120 V c.a.) pour le fonctionnement. La vanne contient
l'arrêt de sécurité et les vannes de commande requises sur les
chaudières et les chauffe-eau. La vanne de rapport utilise le
signal de pression négative généré par le venturi pour moduler
la quantité de gaz, de sorte que le mélange approprié d'air et de
gaz soit fourni au brûleur sur toute la plage de fonctionnement
du brûleur. La vanne de rapport de gaz ne nécessite pas
l'installation d'une conduite de ventilation - voir la section Mise
à l'air des composants du circuit de gaz ci-dessous.
Il n'existe pas de pièces réparables sur la vanne de gaz combinée.
VENTURI
Figure 4-5_Ensemble de circuit de gaz M9/B9 - Modèles
1501 - 2001
Mise à l'air des composants du circuit de
gaz - F9/B9/M9 et composants du circuit de
gaz en option
Les codes locaux peuvent exiger l'acheminement des composants
vers l'atmosphère à l'extérieur du bâtiment. Les composants
(vannes, pressostats) ayant des aérations qui nécessiteraient
des conduites de ventilation extérieures sont munis de raccords
filetés. Ces points de raccordement de la conduite d'aération
peuvent s'atteindre en retirant les panneaux supérieurs de
l'enceinte. L'acheminement correct des conduites de mise à l'air
libre à partir des points de terminaison fournis par l'usine est de
la responsabilité de l'installateur.
VANNE À MEMBRANE
VANNE COMBINÉE
DIR #2000538217 00
VANNE D'ARRÊT MANUELLE
VANNE DE RAPPORT
DIR #2000538213 00
VANNE
D'ARRÊT
MANUELLE
49
