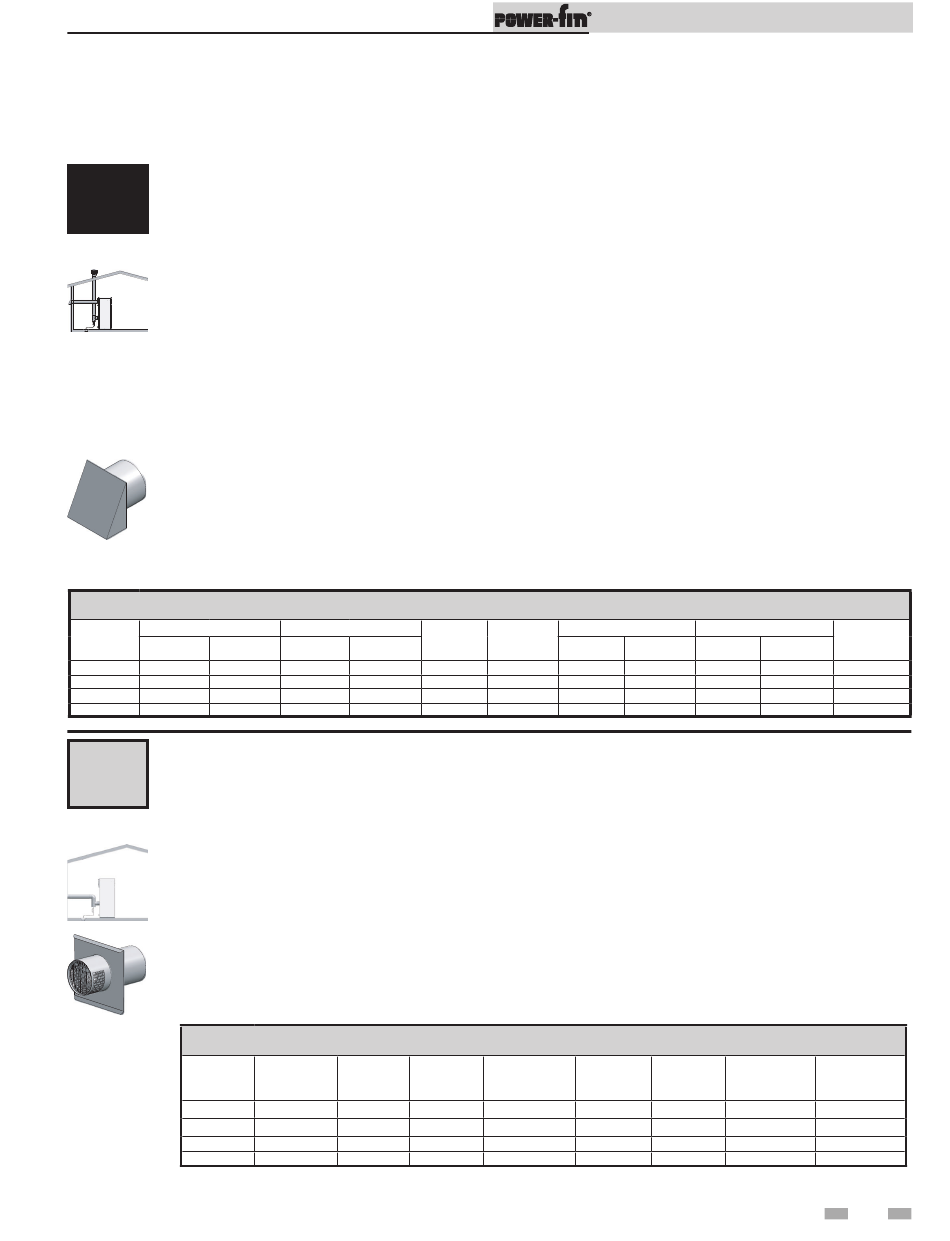

2
Ventilation générale
Options de ventilation à condensation: CAT II et IV
(Les options de ventilation CAT II A, B et C nécessitent un ensemble d'adaptateur
- voir page 18)
Installation DirectAire verticale avec entrée d'air de combustion murale - voir page 19
C
L'installation DirectAire verticale avec un système de ventilation d'air de combustion murale termine les gaz de
combustion sur le toit et l'entrée d'air sur le mur. La sortie des gaz de combustion et la prise d'air de combustion se
terminent dans des zones de différentes pressions.
CAT II/IV
Le système de ventilation DirectAire en option nécessite l'installation de matériaux de ventilation spécifiques qui
s'achètent localement.
Le point de terminaison pour les produits de combustion doit suivre les exigences d'espacement de terminaison de
ventilation verticale des pages 32 et 33. Ces appareils sont identifiables par la catégorie IV et le numéro de contrôle M9
indiqué sur la plaque signalétique de l'appareil.
Le CAT II
Suivre toutes les exigences indiquées aux sections Ventilation générale et Ventilation générale de catégorie IV pour une
nécessite un
bonne installation et pour l'évacuation des produits de combustion vers l'extérieur avec une terminaison verticale (voir
ensemble
pages 27 et 28).
adaptateur.
Le système DirectAire vertical nécessite l'installation d'un tuyau supplémentaire pour fournir l'air de combustion
Voir page 18
directement de l'extérieur vers l'appareil. Suivre toutes les exigences de la section Entrée d'air de combustion aux pages
30 et 31.
Entrée d'air de combustion murale: Le bouchon d'entrée d'air pour l'entrée d'air murale doit être acheté auprès du
fabricant de l'appareil.
Les numéros de pièces pour l'ensemble de capuchon d'entrée d'air murale requis sont indiqués par modèle. Chaque
ensemble comprend le bouchon d'entrée d'air de combustion spécial pour l'installation sur un mur extérieur. Le bouchon
Bouchon
d'entrée d'air murale fourni dans l'ensemble est dimensionné pour fournir de l'air de combustion pour un seul appareil.
d'entrée d'air
CAT II
MODÈLE
DIMENSIONS DIMENSIONS
AIR VENTILATION
PB/FN0502-M9 5" 7"
PB/FN0752-M9 5" 9"
PB/FN1002-M9 6" 10"
PB/FN1302-M9 6" 12"
Terminaison murale avec air de combustion de la salle d'équipement - voir page 19
D
Le raccordement de la sortie des gaz de combustion de l'appareil au bouchon de ventilation murale DOIT être réalisé avec des
matériaux et des accessoires de ventilation de catégorie IV répertoriés. L'installateur doit fournir le matériau approprié pour
le tuyau de ventilation. Le bouchon de ventilation murale doit être acheté auprès du fabricant de l'appareil.
CAT IV
L'ensemble de bouchon de ventilation murale comprend l'ensemble de passage du mur et l'ensemble de grille de décharge.
Tous les tuyaux et les raccords de ventilation de catégorie IV doivent être achetés localement.
Le point de terminaison pour les produits de combustion doit suivre les exigences d'espacement des terminaisons de ventilation
murale des pages 33 - 36. Ces appareils sont identifiables par la catégorie IV et le numéro de contrôle M9 indiqué sur la plaque
signalétique de l'appareil. Remarque: Les modèles PB/FN0502 - 1302 - F9 avec un raccord de ventilation de catégorie I peuvent
avoir une ventilation murale avec un matériau de ventilation de catégorie IV doté du réducteur de ventilation compris dans
l'ensemble indiqué au Tableau 2F. Cette technique de ventilation avec des réducteurs de ventilation correspondants n'est pas
disponible sur les modèles PB/FN1501 - 2001 plus gros.
Suivre toutes les exigences indiquées aux sections Ventilation générale et Ventilation générale de catégorie IV pour une bonne
installation et pour l'évacuation des produits de combustion vers l'extérieur avec une terminaison murale (voir pages 27 et 28).
Bouchon de
ventilation
MODÈLE
PB/FN0502-M9
PB/FN0752-M9
PB/FN1002-M9
PB/FN1302-M9
(suite)
TERMINAISONS CAPUCHON D'ENTRÉE D'AIR
CAT IV ENSEMBLE
DE CAT IV
DIMENSIONS DIMENSIONS
NUMÉRO
AIR VENTILATION
5" 4" 100168088
5" 5" 100168088
6" 6" 100168089
6" 8" 100168089
DIMENSIONS DES TERMINAISONS VENTILATION
CAT IV
CAT IV
MODÈLE
DIMENSIONS
TROUSSE
VENTILATION
4" 100169247 PB/FN0502-F9
5" 100169248 PB/FN0752-F9
6" 100169201 PB/FN1002-F9
8" 100169246 PB/FN1302-F9
Manuel d'installation et de fonctionnement
TABLEAU - 2E
CAT II
MODÈLE
DIMENSIONS
AIR
PB/FN1501-M9 6"
PB/FN1701-M9 7"
PB/FN2001-M9 8"
-- --
TABLEAU - 2F
CAT IV
CAT IV
DIMENSIONS
TROUSSE
VENTILATION
4" 100169234
5" 100169235
6" 100169236
8" 100169237
CAT IV
DIMENSIONS DIMENSIONS DIMENSIONS
VENTILATION AIR VENTILATION
8" 6" 6"
9" 7" 7"
10" 8" 8"
-- -- --
CAT IV
MODÈLE
DIMENSIONS
VENTILATION
PB/FN1501-M9 6"
PB/FN1701-M9 7"
PB/FN2001-M9 8"
--
--
ENSEMBLE
DE CAT IV
NUMÉRO
100168089
100168090
100168091
--
CAT IV
TROUSSE
100169201
100169202
100169246
--
