Déterminer l'emplacement de la chaudière
3. Si l'air est pris d'un autre espace intérieur combiné avec la
salle d'équipement:
(a) Deux espaces au même étage: chacune des deux ouvertures
indiquées ci-dessus doit avoir une surface nette libre d'un
pied carré pour 1000 Btu/h (22 cm
moins de 100 pouces carrés (645 cm
(b) Deux espaces à des étages différents: une ou plusieurs
ouvertures doivent avoir une surface nette libre de deux
pouces carrés pour 1000 Btu/h (44 cm

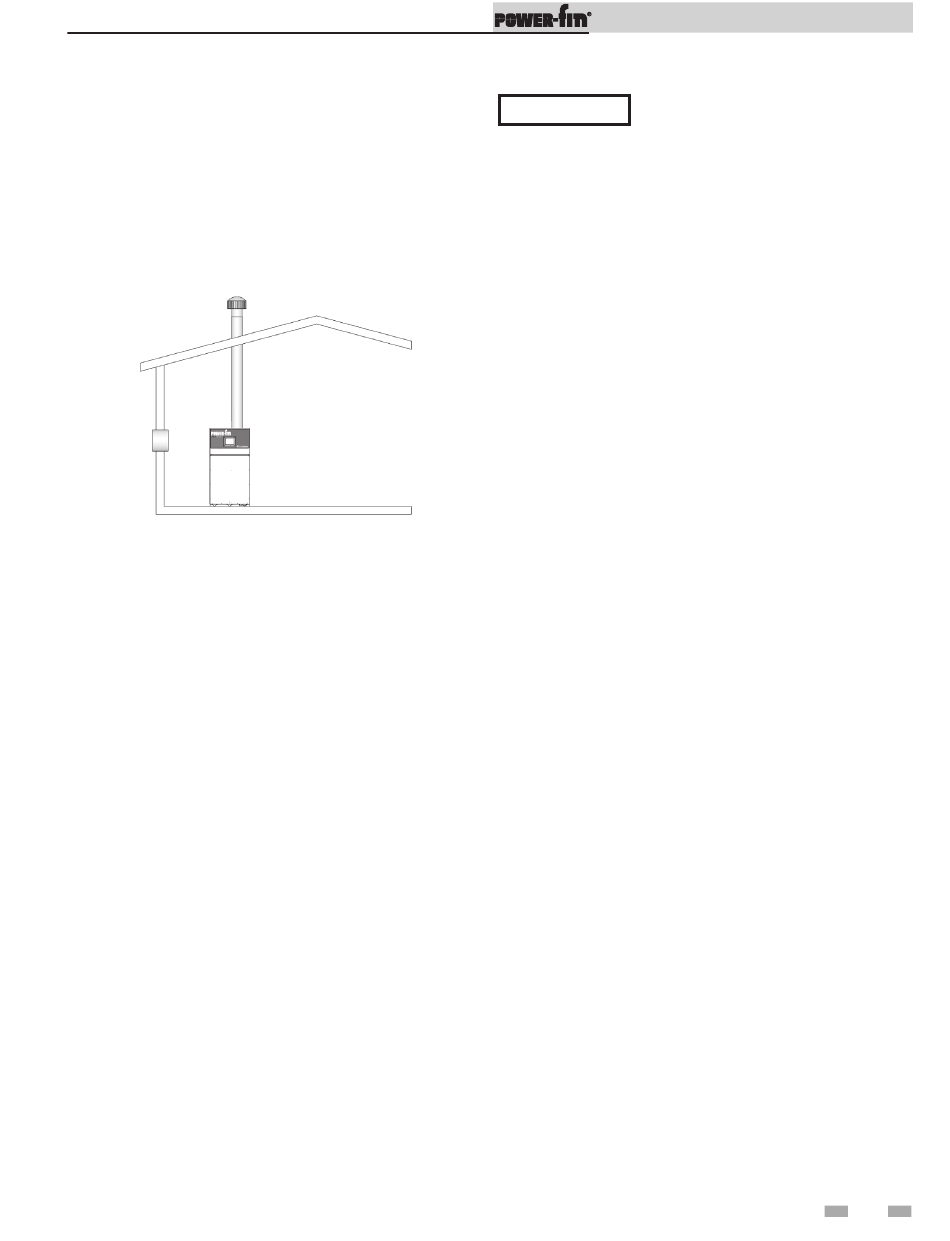

Figure 1-5_Air de combustion provenant de l'extérieur -
ouverture simple
4. Si une seule ouverture d'air de combustion est aménagée
pour amener l'air directement de l'extérieur, l'ouverture
doit être dimensionnée avec une surface libre minimale
d'un pouce carré pour 3000 Btu/h (7 cm
ouverture doit se situer à moins de 12 po (30 cm) du haut de
l'enceinte (voir figure 1-5).
Les exigences d'air de combustion sont basées sur la dernière
édition du National Fuel Gas Code, NFPA 54 / ANSI Z223.1;
au Canada, se reporter à la dernière édition du CGA Standard
CAN/CSA B149.1. Vérifier toutes les exigences de code local
pour l'air de combustion.
Toutes les dimensions doivent être basées sur des surfaces nettes
libres en pouces carrés. Des volets ou des grilles métalliques
réduisent la surface libre des ouvertures d'air de production
d'environ 25 % au minimum. Vérifier avec les fabricants la
surface nette libre des volets.
Lorsqu'il existe deux ouvertures, l'une doit être à moins de
12 po (30 cm) du plafond et l'autre à moins de 12 po (30 cm) du
sol de la salle d'équipement. Chaque ouverture doit avoir une
surface nette libre comme indiqué au tableau 1B. Les ouvertures
uniques doivent commencer à moins de 12 po (30 cm) du
plafond. La dimension minimale des ouvertures d'air ne doit pas
être inférieure à 3 po (80 mm)
particulier doit être apporté si des ventilateurs d'échappement,
des ventilateurs de grenier, des sèche-linge, compresseurs,
appareils de traitement d'air, etc., peuvent extraire l'air de
2 par kW) d'entrée, mais
l'appareil.
2 ) (voir la figure 1-4).
L'alimentation en air de combustion doit être entièrement
exempte de vapeurs inflammables qui pourraient prendre feu,
2 par kW). ou de fumées chimiques pouvant corroder l'appareil. Les fumées
chimiques corrosives courantes qui doivent être évitées sont les
fluorocarbonés et les autres composés halogénés, le plus souvent
présents sous forme de réfrigérants ou de solvants, tels que le
fréon, le trichloréthylène, le perchloréthylène, le chlore, etc. Ces
produits chimiques, lorsqu'ils sont brûlés, forment des acides
qui attaquent rapidement l' é changeur thermique, les collecteurs,
les collecteurs de combustion et le système de ventilation.
Il en résulte une combustion incorrecte et une défaillance
prématurée non garantie de l'appareil
VENTILATEURS D'ÉCHAPPEMENT: Tout ventilateur ou
équipement qui évacue l'air de la salle d'équipement peut
DIR #2000528624 00
réduire l'alimentation en air de combustion et/ou provoquer une
aspiration d'air dans le système de ventilation. Le déversement
de produits de combustion du système de ventilation dans
un espace de séjour occupé, peut provoquer une situation
très dangereuse qui doit être immédiatement corrigée. Si un
ventilateur est utilisé pour fournir l'air de combustion à la salle
2 d' é quipement, l'installateur doit s'assurer qu'il ne provoque pas
par kW). Cette
de tirage qui pourrait causer des problèmes de nuisance au
fonctionnement de l'appareil.
Manuel d'installation et de fonctionnement
En aucun cas la salle d'équipement ne doit
⚠ATTENTION
se trouver sous pression négative. Un soin
(suite)
