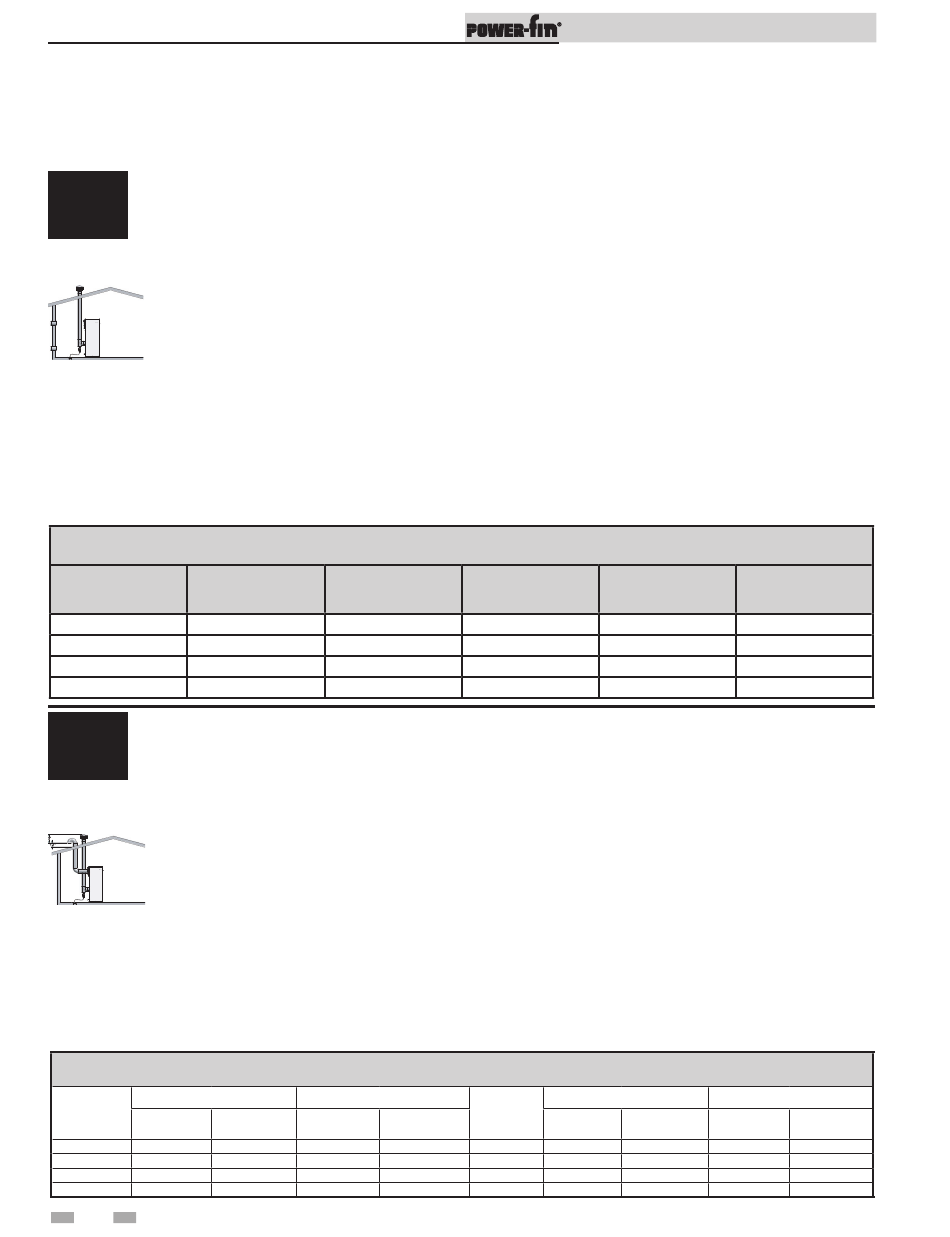

Ventilation générale
Options de ventilation à condensation: CAT II et IV
(Les options de ventilation CAT II A, B et C nécessitent un ensemble
d'adaptateur - voir page 18)
Ventilation verticale avec air de combustion de la salle d'équipement - voir page 19.
A
La sortie des gaz de combustion se termine sur le toit.
Le point de terminaison pour les produits de combustion doit suivre les exigences d'espacement de terminaison
de ventilation verticale des pages 32 et 33. Ces appareils sont identifiables par la catégorie IV et le numéro de
CAT II/IV
contrôle M9 indiqué sur la plaque signalétique de l'appareil.
Tous les joints et soudures étanches de ventilation du conduit d'évacuation de cet appareil de catégorie IV
doivent être étanches au gaz. Un système de ventilation de catégorie IV possède des exigences spécifiques de
matériaux de ventilation et d'installation.
Les produits de combustion dans le système de ventilation peuvent être refroidis en dessous de leur point de
rosée et former du condensat dans le conduit d'évacuation. Les matériaux utilisés pour une ventilation de
Le CAT II
catégorie IV doivent pouvoir résister à tout dégât de corrosion causé par le condensat des gaz de combustion.
nécessite un
Les gaz de combustion d'un système de ventilation de catégorie IV doit être doté d'une purge de condensat avec
ensemble
les dispositions nécessaires pour recueillir et éliminer correctement tout le condensat qui peut se produire dans
adaptateur.
le système de ventilation.
Voir page 18
Suivre toutes les exigences indiquées à la section Ventilation générale et Ventilation générale de catégorie IV pour
une bonne installation et pour l'évacuation des produits de combustion vers l'extérieur avec une terminaison
verticale (voir pages 27 et 28).
MODÈLE DIMENSIONS
VENTILATION
PB/FN0502-M9
PB/FN0752-M9
PB/FN1002-M9
PB/FN1302-M9
Installation d'une ventilation verticale directe avec entrée d'air de combustion par
B
le toit - voir page 19.
Le système de ventilation verticale directe est installé avec une évacuation de catégorie IV et un tuyau d'air de
combustion séparé dirigé vers l'extérieur. La sortie des gaz de combustion et la prise d'air de combustion doivent
CAT II/IV
se terminer toutes les deux sur le toit.
Le point de terminaison pour les produits de combustion doit suivre les exigences d'espacement de terminaison
de ventilation verticale des pages 32 et 33. Ces appareils sont identifiables par la catégorie IV et le numéro de
contrôle M9 indiqué sur la plaque signalétique de l'appareil.
Le système de ventilation directe en option nécessite l'installation de matériaux de ventilation spécifiques qui
s'achètent localement.
Le CAT II
Suivre toutes les exigences indiquées aux sections Ventilation générale et Ventilation générale de catégorie IV pour
nécessite un
une bonne installation et pour l'évacuation des produits de combustion vers l'extérieur avec une terminaison
ensemble
verticale (voir pages 27 et 28).
adaptateur.
Le système de ventilation directe verticale nécessite l'installation d'un tuyau supplémentaire pour fournir l'air
de combustion directement de l'extérieur vers l'appareil. Suivre toutes les exigences de la section Entrée d'air de
Voir page 18
combustion aux pages 30 et 31.
CAT II
MODÈLE
DIMENSIONS DIMENSIONS
AIR VENTILATION
PB/FN0502-M9 5"
PB/FN0752-M9 5"
PB/FN1002-M9 6"
PB/FN1302-M9 6"
20
TABLEAU - 2C
DIMENSIONS DES TERMINAISONS VENTILATION
CAT II CAT IV
DIMENSIONS
VENTILATION
7" 4"
9" 5"
10" 6"
12" 8"
TABLEAU - 2D
DIMENSIONS DES TERMINAISONS AIR ET VENTILATION
CAT IV
DIMENSIONS DIMENSIONS
AIR VENTILATION
7" 5"
9" 5"
10" 6"
12" 6"
Manuel d'installation et de fonctionnement
MODÈLE
PB/FN1501-M9
PB/FN1701-M9
PB/FN2001-M9
--
MODÈLE
DIMENSIONS
AIR
4" PB/FN1501-M9 6"
5" PB/FN1701-M9 7"
6" PB/FN2001-M9 8"
-- --
8"
CAT II CAT IV
DIMENSIONS DIMENSIONS
VENTILATION VENTILATION
8"
9"
10"
--
CAT II CAT IV
DIMENSIONS DIMENSIONS
VENTILATION AIR
8" 6"
9" 7"
10" 8"
-- --
6"
7"
8"
--
DIMENSIONS
VENTILATION
6"
7"
8"
--
