11.5. affichage d'état led
L'affichage d'état LED indique l'état du bus (LED verte et rouge).

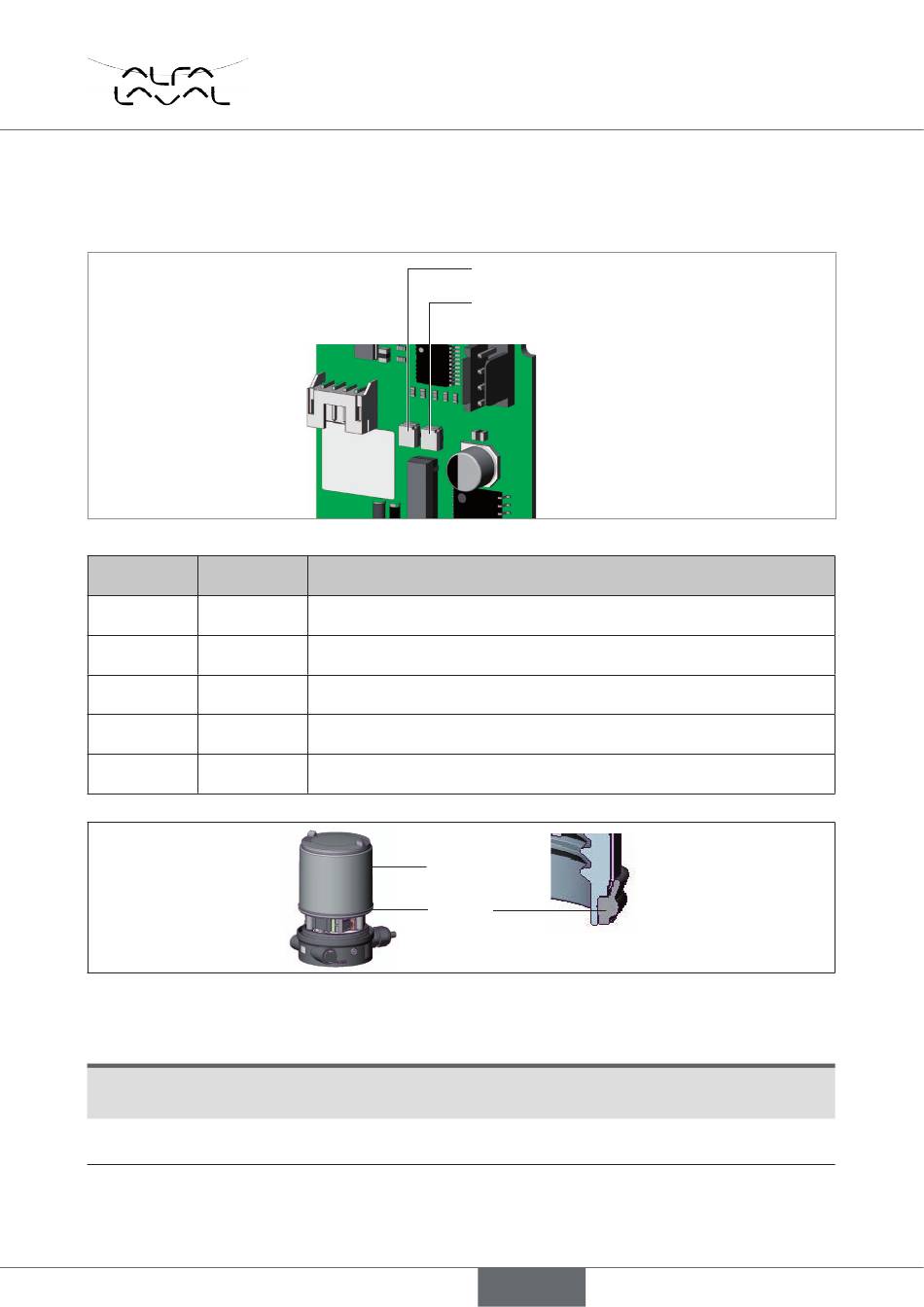

Figure 31 : Affichage d'état LED
led verte led rouge
éteinte éteinte
éteinte allumée
allumée éteinte
clignote allumée
éteinte clignote
Tableau 24 : Affichage d'état LED
Figure 32 : Position du joint (enveloppe du corps)
→
Contrôler la position correcte du joint dans l'enveloppe du corps.
reMarque !
dommage ou panne suite à la pénétration d'encrassement et d'humidité.
• Visser le capot transparent jusqu'en butée afin de respecter le type de protection IP65 / IP67.
→
Fermer le corps (outil de montage : 674077
L'outil de montage (674077) est disponible auprès de votre filiale de distribution Bürkert.
19)
178
Bus LED verte
Bus LED rouge
POWER OFF
aucune exploitation des données (chien de garde terminé avec adresse esclave
différente de 0)
OK
Adresse esclave égale à 0
Surcharge de l'alimentation des capteurs ou une mise à niveau externe
Enveloppe du
corps
Joint
enveloppe du
corps
).
