Manuel de l'Utilisateur
Toftejorg TZ-79
IM-TE91A350-FR2

Publicité

Table des Matières
loading

Manuels Connexes pour Alfa Laval Toftejorg TZ-79

Sommaire des Matières pour Alfa Laval Toftejorg TZ-79

  • Page 1 Manuel de l’Utilisateur Toftejorg TZ-79 IM-TE91A350-FR2...

  • Page 3: Table Des Matières

    Kit d’entretien ......................34   Kit d’entretien standard pour Toftejorg TZ-79 ..............34   Kit d’entretien facultatif pour Toftejorg TZ-79 avec pièces d’usure en polymère ....34   Comment contacter Alfa Laval Tank Equipment A/S ..........35   Fiche D’entretien ..................... 36  ...
  • Page 4 Page 2 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...

  • Page 5: Introduction

    Ce manuel a été conçu pour servir de guide aux personnes chargées de faire fonctionner et de faire l’entretien de votre Tête de Lavage Alfa Laval Tank Equipment. La clé d’une longue vie pour votre tête de lavage est un planning de maintenance préventive scrupuleuse ; Vous comprendrez facilement qu’une tête de lavage dont la tâche est une des plus dures et des plus sales devra faire l’objet d’une...

  • Page 6: Description Generale

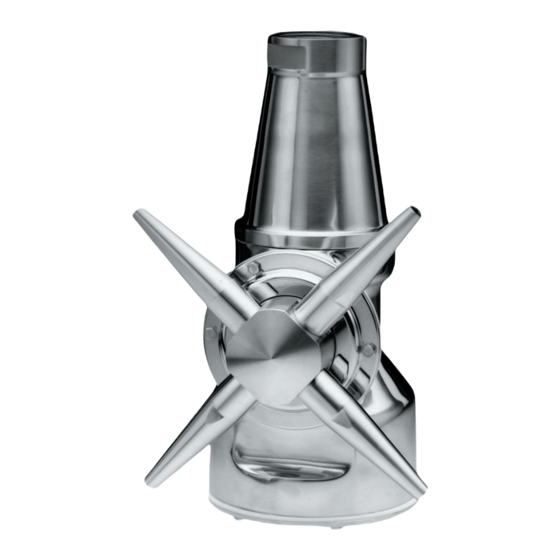

    Description Generale La Toftejorg TZ-79 est une Tête de Lavage pour réservoir, entraînée et lubrifiée par le fluide de lavage. La machine n'utilise aucun lubrifiant, comme l'huile ou la graisse, devant être remplacé à intervalles réguliers. Fonctionnement Le débit du liquide de nettoyage passe à l'intérieur de la machine à travers une turbine. La rotation de la turbine, par l'entremise d'une boîte de vitesses, engendre un double mouvement de rotation;...

  • Page 7: Configurations Standard

    La machine est équipée d'un embrayage qui permet de faire tourner les buses à la main, lorsque la machine doit être enlevée par l'ouverture d'un réservoir. Option Machines avec pièces d'usure en : TE22Dxxx-06. Polymère Manuel opérateur, Toftejorg TZ-79 Page 5 IM-TE91A350-FR2...

  • Page 8: Fiche Technique

    Pression d'utilisation 2 - 12 bar Pression d'alimentation recommandée 3 - 8 bar Température maximale de fonctionnement: 95°C Matériaux Acier inoxydable AISI 316/316L, PTFE, Tefzel, PVDF, Carbone, Teflon TFM, PEEK Dimensions principales en mm Page 6 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 9 Afin d’atteindre les performances indiquées sur les courbes, il est nécessaire de tenir compte des pertes de charge entre la pompe et la tête de lavage. Temps de lavage, Trame complète (8 cycles) Manuel opérateur, Toftejorg TZ-79 Page 7 IM-TE91A350-FR2...

  • Page 10: Installation Et Fonctionnement Normal

    Installation et Fonctionnement Normal Instructions genérales d'Installation La Tête de Lavage Alfa Laval Tank Equipment doit être installée en position verticale (Tête vers le haut ou vers le bas). Avant de connecter la machine sur le réseau, toutes les lignes d'alimentation et les vannes doivent être nettoyées pour éliminer toutes les particules étrangères.
  • Page 11 Après chaque usage la Tête de Lavage doit être rincée à l'eau claire. Ne jamais laisser sécher des solutions de nettoyage dans la Tête Alfa Laval Tank Equipment en raison des risques de cristallisation ou d'écaillage. Si le produit de nettoyage contient du chlore, nous recommandons de ne pas rincer avec de l'eau après usage, pour éviter toute possibilité...

  • Page 12: Maintenance Préventive

    Utiliser uniquement les outils appropriés. Faites usage de la trousse d'outillage Alfa Laval Tank Equipment. Ne jamais forcer, ne jamais employer de marteau, ne jamais arracher de composants ensemble ou séparément.
  • Page 13 être vérifiée. Les pièces pouvant subir de l'usure figurent sur la liste de nomenclature de pièces (voir page 32). Fiche d'entretien Pour l'enregistrement des différentes maintenances, veuillez vous reporter à cette fiche d'entretien à la fin du manuel (voir page 36). Manuel opérateur, Toftejorg TZ-79 Page 11 IM-TE91A350-FR2...

  • Page 14: Ensemble Supérieur

    Remettre le cône supérieur (Rep. 1). Vérifier qu'il est en position correcte au-dessus de la bague du guide (Rep. 2). Faire tourner le cône jusqu'à ce que les trous de fixation coïncident avec ceux du moyeu. Remonter les vis (Rep. 19) à l'aide d'un tournevis (outil n° TE962A). Page 12 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 15 Maintenance et Reparation (Suite) Ensemble supérieur Manuel opérateur, Toftejorg TZ-79 Page 13 IM-TE91A350-FR2...

  • Page 16: Ensemble Inférieur

    (Rep.8). Replacer le joint inférieur (Rep. 35) et Couvercle inférieur (Rep. 33). Remontez les vis (Rep. 34) et serrez les diamétralement opposées. Page 14 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 17 Maintenance et Reparation (Suite) Ensemble inférieur Manuel opérateur, Toftejorg TZ-79 Page 15 IM-TE91A350-FR2...

  • Page 18: Sous-Ensemble Moyeu Porte-Buses

    Si la doublure en téflon bleu logée à l'intérieur du moyeu est usée, on peut la remplacer. Il est recommandé de faire appel à un distributeur agrée Alfa Laval Tank Equipment pour procéder au remplacement si nécessaire. Si malgré tout vous tenez à effectuer cette opération vous même, contactez votre distributeur Alfa Laval Tank Equipment afin qu'il vous remette une copie des instructions.
  • Page 19 Maintenance et Reparation (Suite) Sous-Ensemble moyeu porte-buses Manuel opérateur, Toftejorg TZ-79 Page 17 IM-TE91A350-FR2...

  • Page 20: Sous-Ensemble Moyeu Principal

    Cette opération nécessite une procédure précise. Il est recommandé de faire appel à un distributeur agrée Alfa Laval Tank Equipment pour l'exécuter. Si malgré tout, vous tenez à effectuer cette operation, contacter votre distributeur Alfa Laval Tank Equipment afin qu'il vous remette une copie des instructions.
  • Page 21 Maintenance et Reparation (Suite) Sous-Ensemble moyeu principal Manuel opérateur, Toftejorg TZ-79 Page 19 IM-TE91A350-FR2...

  • Page 22: Sous-Ensemble Boîte De Vitesses

    Insérer le pignon primaire (Rep. 14) puis l'arbre horizontal (Rep. 29). Placer la rondelle plate (Rep. 18), la rondelle-frein (Rep. 16) et fixer à l'aide des vis (Rep. 17). Vérifier la libre rotation. Page 20 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 23 Tenir l'arbre de turbine (Rep. 7) contre le pignon primaire et serrer les vis (Rep. 17) sur l'arbre horizontal (Rep. 29) et l'arbre vertical (Rep. 11). Verifier la libre rotation de l'arbre de turbine. Manuel opérateur, Toftejorg TZ-79 Page 21...

  • Page 24: Remplacement Des Coussinets À Collerette

    Afin de maintenir les coussinets à collerette en position correcte, insérer les cales de prise (outil N° TE81B032, illustration page 28) et laisser la substance se durcir conformément aux instructions. Page 22 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 25 Maintenance et Reparation (Suite) Remplacement des coussinets à collerette Retrait des coussinets usés Pose des nouvaux coussinets à collerette Manuel opérateur, Toftejorg TZ-79 Page 23 IM-TE91A350-FR2...

  • Page 26: Remplacement Des Pistes De Roulement

    Nettoyer les surfaces et monter une piste de roulement neuve. Presser parallèlement jusqu'à ce qu'elle repose parfaitement dans son logement. Faire attention à ne pas endommager la surface de la piste de roulement. Page 24 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 27 Maintenance et Reparation (Suite) Remplacement des pistes de roulement Manuel opérateur, Toftejorg TZ-79 Page 25 IM-TE91A350-FR2...

  • Page 28: Remplacement Des Bagues Principales

    Le remplacement des bagues principales risque d'endommager les alésages filetés du corps et par conséquent la carcasse toute entière. Nous recommandons de confier cette tâche à un distributeur Alfa Laval Tank Equipment autorisé. Bague supérieure Placer le corps (Rep. 28) en position verticale dans un étau. Ne pas serrer sur la face avant de la machine.
  • Page 29 Maintenance et Reparation (Suite) Remplacement des bagues principales Manuel opérateur, Toftejorg TZ-79 Page 27 IM-TE91A350-FR2...

  • Page 30: Outillage

    Outillage Trousse à outils standard pour Toftejorg TZ-79, article n° TE81B075 Description Nbre/pce. N° d’outil TE134 Clé hexagonale pour vis TE134A Tournevis hexagonal pour vis TE135 Clé hexagonale pour vis TE135A Tournevis hexagonal pour vis TE462 Clé pour 421H TE962A Clé...
  • Page 31 Outillage (suite) La figure ci-dessous représente les outils utilisés pour le remplacement des bagues à collerette principales Manuel opérateur, Toftejorg TZ-79 Page 29 IM-TE91A350-FR2...

  • Page 32: Guide Des Anomalies De Fonctionnement

    14). Vérifier la libre rotation. Retirer le stem (voir page 18). Retirer les corps étrangers sur le stem et à l'intérieur des coussinets. Nettoyer les pistes de roulement, les couronnes porte-billes. Nettoyer aussi le coussinet principal. Page 30 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
  • Page 33 Maintenir le corps en position tête en bas et faire tourner le stem pour vérifier que les engrenages renvoi d'angle peuvent s'engager correctement. En cas de détérioration : remplacer le stem et/ou l'engrenage conique. Manuel opérateur, Toftejorg TZ-79 Page 31 IM-TE91A350-FR2...

  • Page 34: Nomenclature Des Pièces De La Toftejorg Tz-79

    Nomenclature des Pièces de la Toftejorg TZ-79 Rep. N° de Réf Description Matiere Observatations TE22D500 Cône supérieur 2" BSP Acier inoxydable Pièce de rechange TE22D501 Cône supérieur 2" NPT Acier inoxydable Pièce de rechange TE603 Guide 100% Acier inoxydable Pièce de rechange...

  • Page 35: Vue En Coupe

    Vue en Coupe Manuel opérateur, Toftejorg TZ-79 Page 33 IM-TE91A350-FR2...

  • Page 36: Kit D'entretien

    TE615K Coussinet à collerette 3 pièces TE651 Jonc d’arrêt 4 pièces TE929K Palier carbone 2 pièces Kit d’entretien facultatif pour Toftejorg TZ-79 avec pièces d’usure en polymère No d’article TE55M001 Description Nombre Pièce n° TE22A365 Pignon renforcé 2 pièces TE22B575 Coussinet Téflon...

  • Page 37: Comment Contacter Alfa Laval Tank Equipment A/S

    Procédure de Réclamation En cas de panne qui nécessite l’assistance de Alfa Laval Tank Equipment, il est essentiel pour notre expertise, que le problème ainsi que les conditions d’utilisation de la machine soient décrits avec le plus de détails possibles.

  • Page 38: Fiche D'entretien

    Fiche D’entretien Type de Machine Série No. Configuration Diamètre buse Turbine Guide d’heures Maintenance /Pièces changées Date Remarques Sign. fonctionnement Machine mise en opération Vers. 942 Page 36 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...

  • Page 39: Rapport De Réclamation Conditions De Travail

    Média de lavage et concentration Température Temps Recirculation? Est ce que la stérilisation est utilisée? Procédure (média/température)? Est ce que l’injection de vapeur est utilisée pour le séchage? Temps: __________ Température : V. 98.1 Manuel opérateur, Toftejorg TZ-79 Page 37 IM-TE91A350-FR2...

  • Page 40: Condition Du Liquide De Nettoyage

    Nature du produit: Volatile/explosive Collant/Tenace Contient des particules souples Peu visqueux Solidifiée Contient des sparticules solides Très visqueux Cristallisant Est ce que la tête est immergée dans le produit? Autre information/Remarques Date: Sign.: Page 38 Manuel opérateur, Toftejorg TZ-79 IM-TE91A350-FR2...
