Typ 8694
AS-Interface-Installation
11.6. elektrische installation as-interface
11.6.1. sicherheitshinweise
geFahr!
Verletzungsgefahr durch elektrische spannung!
• Vor Eingriffen in das System die Spannung abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
Warnung!
Verletzungsgefahr bei unsachgemäßer installation!
• Die Installation darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes einschalten der anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf gewährleisten.
11.6.2. anschluss mit rundsteckverbinder m12 x 1, 4-polig, male
Für die Multipolvariante ist das Öffnen des Positioners nicht erforderlich.
Busanschluss ohne externe / mit externer Versorgungsspannung
pin
Bezeichnung
1
Bus +
2
NC oder GND (optional)
3
Bus –
4
NC oder 24 V + (optional) nicht belegt oder externe Versorgungsspannung + (optional)
Tabelle 25:
Anschlussbelegung Rundsteckverbinder AS-Interface

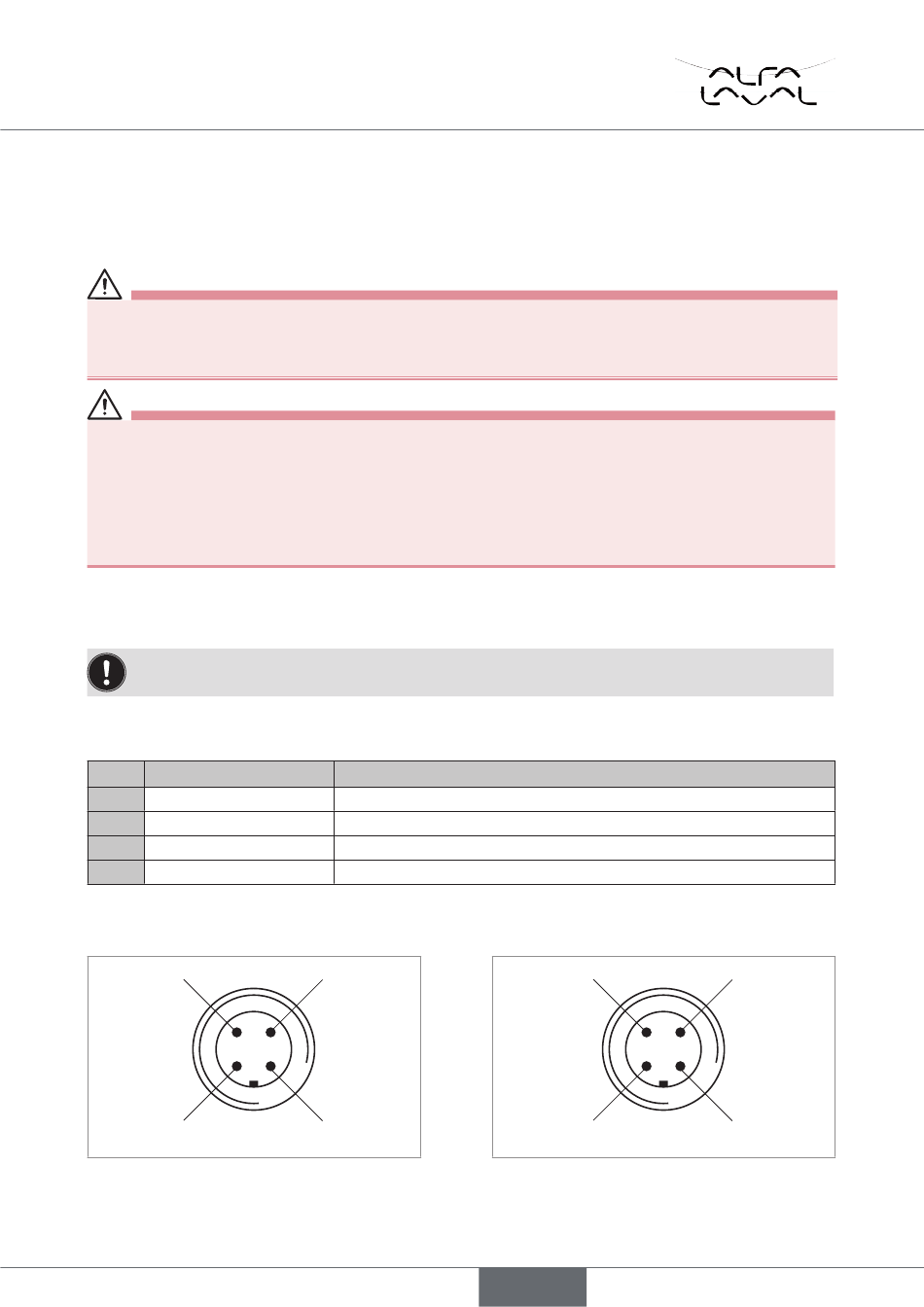

Steckeransichten: Von vorn auf die Stifte, die Lötanschlüsse liegen dahinter
Pin 4:
NC
Pin 1:
Bus +
Bild 33:
Busanschluss ohne externe
Versorgungsspannung
Belegung
Busleitung AS-Interface +
nicht belegt oder externe Versorgungsspannung – (optional)
Busleitung AS-Interface –
Pin 3:
Bus –
Pin 2:
NC
Bild 34:
deutsch
Pin 4:
24 V +
Pin 1:
Bus +
Busanschluss mit externer
Versorgungsspannung (optional)
Pin 3:
Bus –
Pin 2:
GND
