Ne pas jeter l'emballage : le conserver pendant
toute la durée de la garantie à un endroit sûr.
Éliminer ensuite l'emballage dans le respect
de l'environnement. Le mener si possible au
recyclage. Ne pas laisser les enfants jouer avec
les sacs en plastique - risque d'étouffement.
(4.2)
piÈCES FOURNiES
• Instructions de service
• Pince à pièce à usiner
• Clé hexagonale de 5 mm (pour le
remplacement de la lame de scie)
• Extension Latérale clé hexagonale
• Lame de scie multi-usages
• Extraction Port Tube Adaptateur
• Échappement Port Plug
96
www.evolutionpowertools.com
(4.3)

ACCESSOiRES (NON FOURNi)

Outre les pièces standards qui sont livrées avec
cette machine, d'autres pièces accessoires
pour l'amélioration des performances sont
disponibles. Cela inclut les articles suivants :
Référence
Description
pièce
DIAMOND210
Evolution
or
lame de diamant
DIAMOND255
Récipient collecteur EV3S174 ou
de poussière SR3S174
EV3S1 ou
Supports de pièce à usiner
SR3S1
EV3SM3 ou
Butée de tronçonnage
SR3SM3
Des accessoires supplémentaires et des
informations sur l'utilisation ainsi que le type
d'accessoires qui est approprié pour la machine
sont disponibles dans votre filiale Jumbo.
www.evolutionpowertools.com

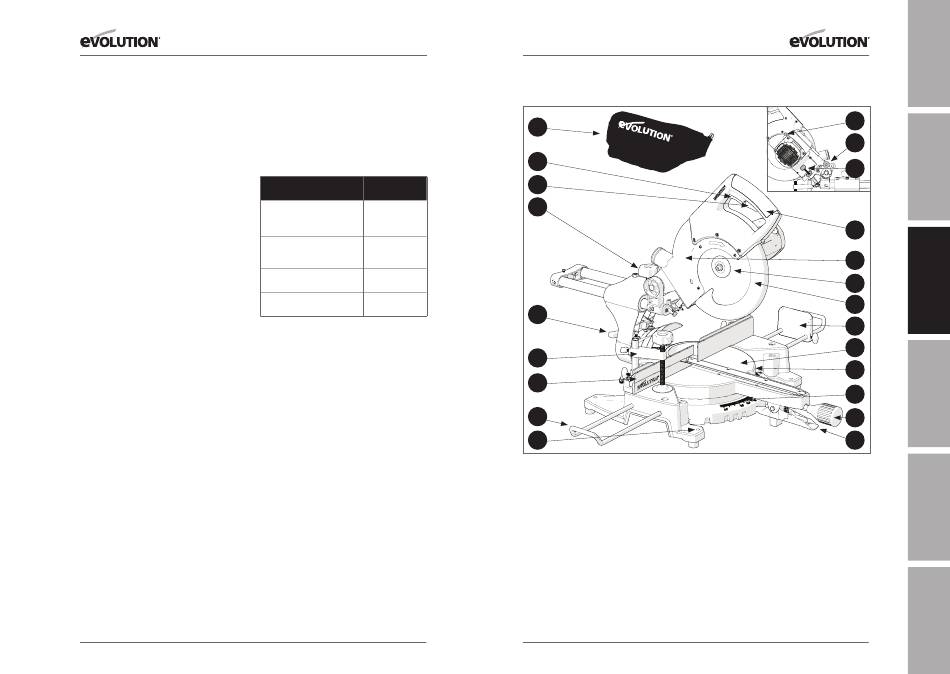

VUE D'ENSEMBLE DES piÈCES
4
1
2
10
11
18
17
15
19
1. interrupteur marche/arrêt
2. Bouton de verrouillage
3. poignée de coupe
4. sac à poussières (accessoire en option)
5. Table rotative
6. plaque de table
7. protection de lame de scie inférieure
8. protection de lame de scie supérieure
9. lame de scie
10. Vis de fixation chariot
11. arrêt pour l'angle d'inclinaison
12. poignée d'onglet
97
20
21
22
3
8
9
7
16
6
5
13
12
14
13. échelle d'angle de coupe
14. levier de fixation butée positive
15. support de pièce à usiner
(accessoire en option)
16. Butée de tronçonnage
(accessoire en option)
17. Butée
18. pince à pièce à usiner
19. alésage de montage (x4)
20. Bouton de blocage moyeu
21. Tige de fixation tête
22. Butée en profondeur
