4-4
Résultats

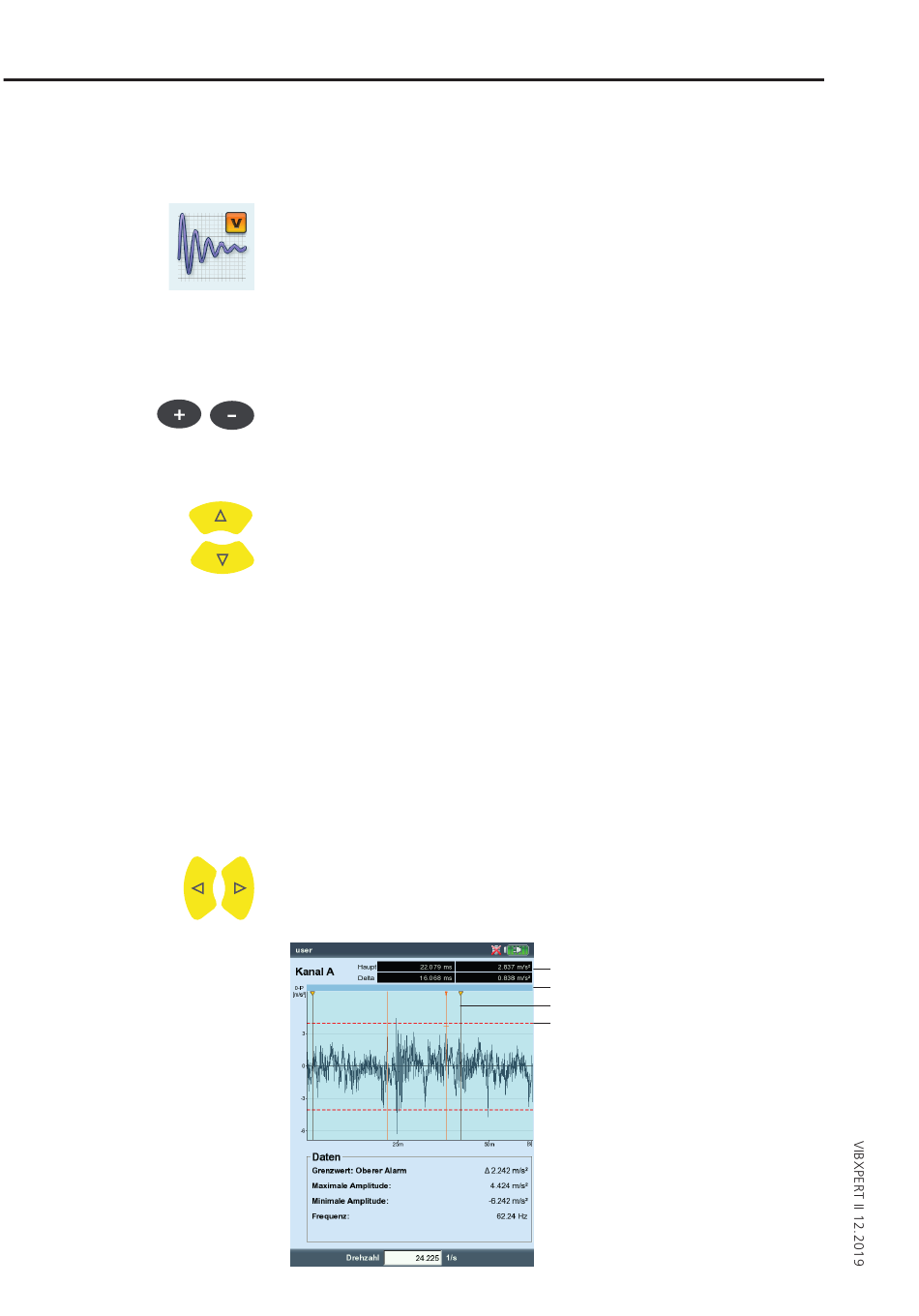

Écran de résultat d'une
mesure du signal temporel
Signal temporel
Dans le volet supérieur, le résultat de la mesure est affiché. Le champ
de données dans la moitié inférieure répertorie les deux amplitudes
avec la plus grande déviation positive et négative. En cas de dépasse-
ment de valeur limite, la valeur limite et la différence par rapport à la
valeur de mesure sont affichées (voir ci-dessous).
Les fonctions d'évaluation suivantes sont disponibles :
Zoom axe de temps
• Appuyez sur la touche « + » pour agrandir l'affichage à proximité
du curseur principal ou l'intervalle entre le curseur principal et le
curseur delta (Mode zoom, voir p. 4-18). La touche « – » vous per-
met de faire le contraire.
Mettre à l'échelle l'amplitude
• Appuyez sur les touches de navigation haut / bas pour agrandir ou
réduire l'échelle.
Marqueur de vitesse de rotation
Les flèches jaunes dans le diagramme indiquent les impulsions du
capteur de vitesse de rotation. Pour la représentation circulaire, les
flèches montrent le sens de rotation de l'arbre (voir illustration de la
page suivante).
Curseur
Les coordonnées du curseur sont affichées dans les champs noirs
au-dessus du diagramme.
• Appuyez sur la touche MENU, puis cliquez sur « Curseur ».
Vous avez le choix entre les options suivantes :
a
: tous les curseurs sont masqués (zoom et mise à l'échelle im-
ucun
possibles !)
p
: le curseur principal est affiché.
rincipaL
Pour déplacer le curseur, appuyez sur les touches de navigation
gauche / droite. La vitesse du curseur augmente si vous maintenez
les touches de navigation enfoncées.
Coordonnées du curseur
Zoom
Marqueur de vitesse de rotation
Valeur limite
