Chapitre 2 : Description et mise en service
Vue d'ensemble

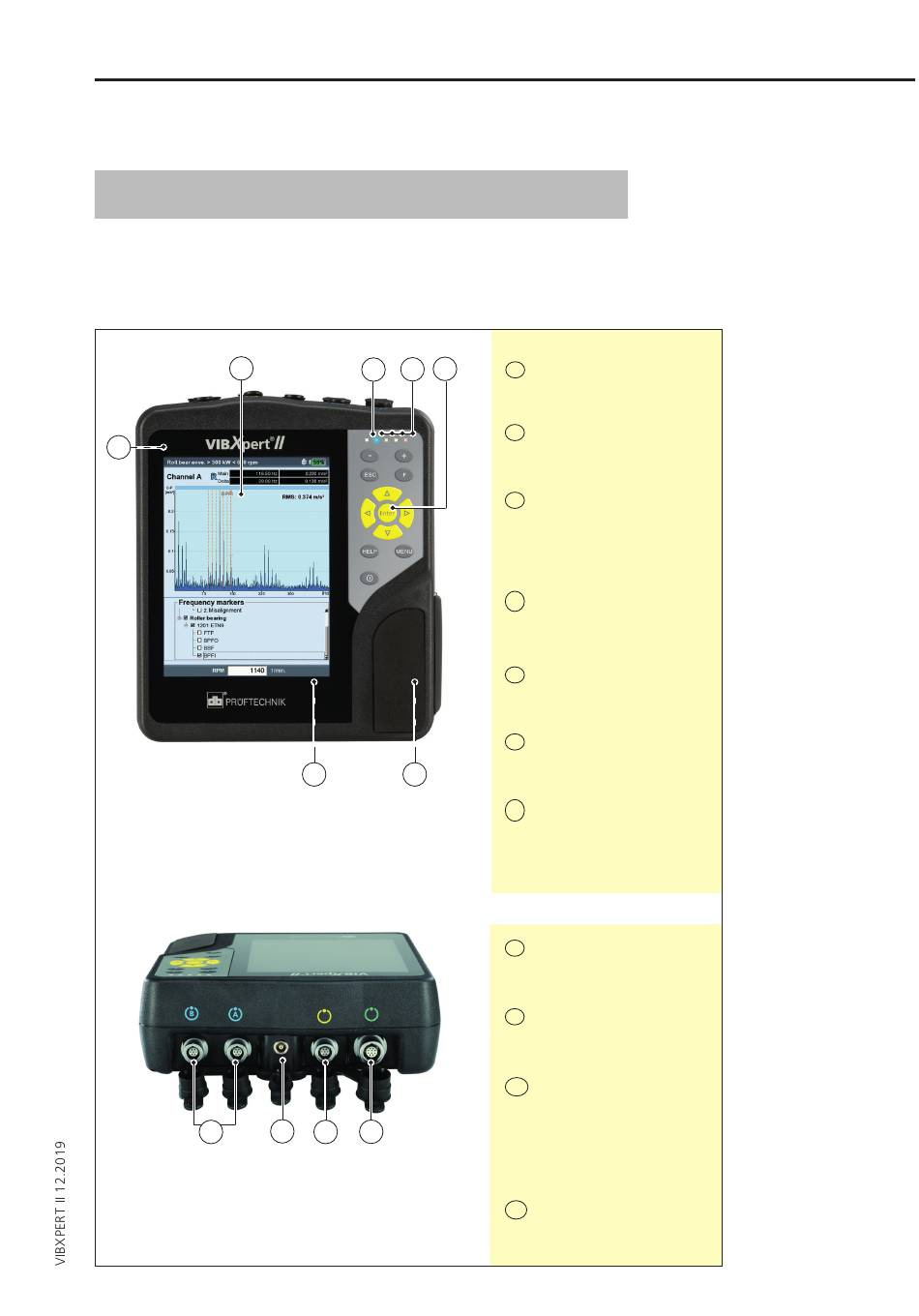

Les illustrations montrent les interfaces et les commandes de l'appa-
reil de mesure :
1
7
8
2
3
4
6
5
9
10
11
1
Écran - couleurs, grand format,
contrastes nets, rétro-éclairé.
2
Capteur de lumière - gère
l'éclairage du clavier.
3
Quatre LED indiquent :
- Valeur supérieure à la limite
- Erreur de mesure
- État de charge.
4
Clavier ergonomique pour une
utilisation confortable avec les
pouces.
5
Carte mémoire (dans l'appareil)
2 Mo, remplaçable.
6
Batterie Lithium-Ion (dans
l'appareil), remplaçable.
7
Touche supplémentaire avec
fonction de saisie (au dos de
l'appareil)
8
Canaux de mesure analogiques
A/B et prise pour le chargeur
9
Entrée pour capteur de tempé-
rature NiCrNi
10
Port numérique/analogique :
- Trigger / capteur de vitesse
- Transfert de données via RS 232
- Casque / oscilloscope
- Pilotage du stroboscope
11
Communication
via Ethernet / USB
2-1
Description
