Résultats
Spectre de tendance
avec valeurs globales de bande
dans le volet inférieur
Comparer les valeurs globales de
aux valeurs de référence / données
Valeur caractéristique de bande
(alerte dépassée)
Info / Valeurs globales de bande (uniquement dans le spectre de tendance)
Les valeurs globales de bande font partie intégrante du spectre de
tendance et permettent la surveillance sélective d'un maximum de
30 bandes de fréquence. Un spectre de tendance est configuré à l'aide
du logiciel PC OMNITREND et mesuré dans le cadre d'une ronde.
Dans la partie inférieure de l'écran, les paramètres sont affichés :
- Désignation de la bande de fréquence et valeur globale calculée
- Limites de la bande de fréquence (« Début » / « Fin »),
- caractéristique (par ex. « RMS » ou « 0-p »),
- Grandeur de mesure (par ex. « Vitesse ») et valeur limite (le cas
échéant).
Comparer les valeurs globales de bande avec les valeurs de référence / don-
nées historiques :

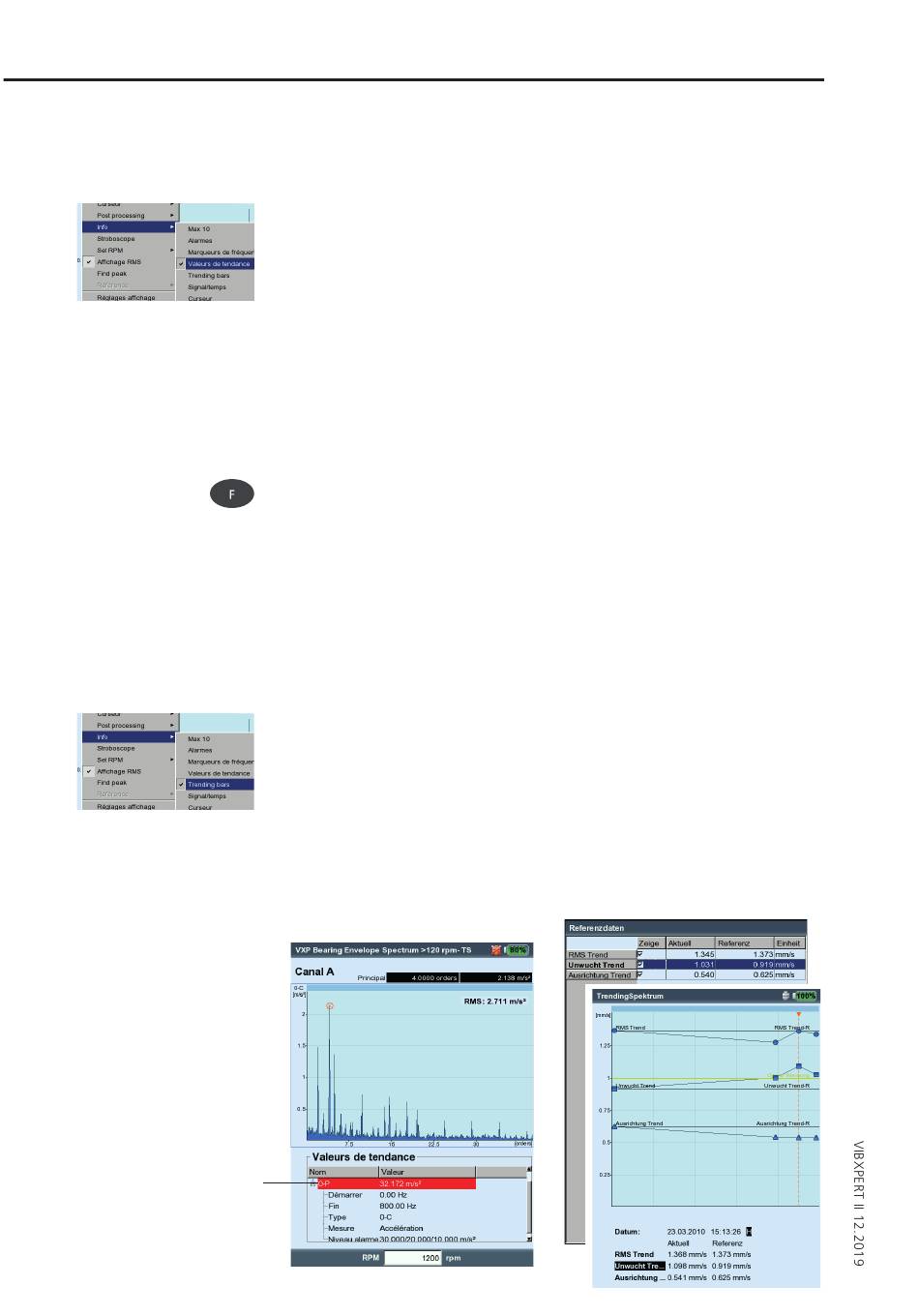

• Appuyez sur la touche F pour basculer dans le volet inférieur.
• Appuyez sur la touche MENU, puis cliquez sur « Comparer à réfé-
rence ». Un tableau est affiché ; il contient les valeurs de mesure
actuelles et les valeurs de référence.
Comparaison avec les données historiques.
• Dans le tableau, sélectionnez les valeurs globales de bande à com-
parer.
• Appuyez sur la touche MENU, puis cliquez sur « Historique ».
Un diagramme est affiché ; il indique les données historiques et la
valeur de mesure actuelle au sein d'une courbe de tendance.
Info / Affichage des barres (uniquement dans le spectre de tendance)
L'affichage des barres dans le spectre de tendance permet de voir la
situation des valeurs limites configurées par rapport à la valeur de
mesure actuelle (voir page suivante).
Info / signal temporel
Le signal temporel mesuré peut être affiché dans le volet inférieur à
des fins de vérification (voir p. 4-8). Vous disposez de la fonction de
zoom pour évaluer le signal temporel (voir p. 4-4).
